OUTER REAR VIEW MIRROR REMOVAL

CAUTION / NOTICE / HINT

Tech Tips


  • Use the same procedure for the RH side and LH side.

  • The following procedure is for the LH side.

PROCEDURE


  1. REMOVE FRONT DOOR LOWER FRAME BRACKET GARNISH

    Click here

  2. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG

    Click here

  3. REMOVE POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY WITH FRONT DOOR UPPER ARMREST BASE PANEL (for Driver Side)

    Click here

  4. REMOVE POWER WINDOW REGULATOR SWITCH ASSEMBLY WITH FRONT DOOR UPPER ARMREST BASE PANEL (for Front Passenger Side)

    Click here

  5. REMOVE COURTESY LIGHT ASSEMBLY

    Click here

  6. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY

    Click here

  7. REMOVE OUTER REAR VIEW MIRROR WITH COVER


    1. w/o Memory:

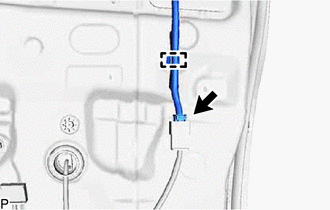

      1. A01QVZR

        Disconnect the connector.

      2. Disengage the clamp.

    2. w/ Memory:

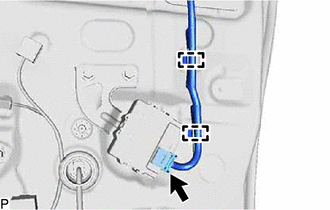

      1. A01QW6Z

        Disconnect the connector.

      2. Disengage the 2 clamps.

    3. A01QVQC

      Remove the 3 nuts.

    4. Disengage the claw and remove the outer rear view mirror with cover.
