СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ Не работает весь щиток приборов

ОПИСАНИЕ

Данная цепь обеспечивает питание щитка приборов. Она обеспечивает подачу питания от источников 2 типов: от источника питания постоянной мощности и от источника питания IG.

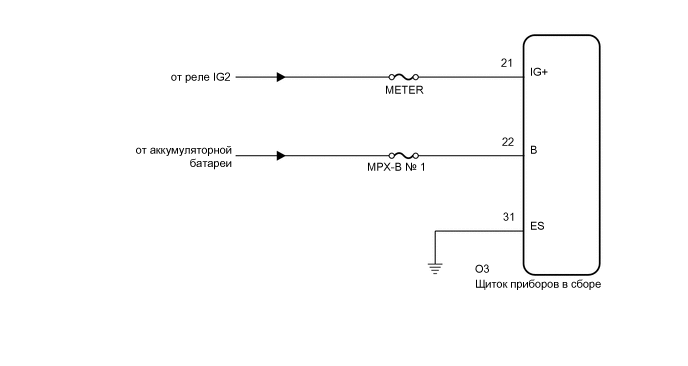

СХЕМА СОЕДИНЕНИЙ

A01F7CNE23

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ЩИТКА ПРИБОРОВ В СБОРЕ)


    1. Отсоедините разъем О3 щитка приборов в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      O3-31 (ES) - масса Всегда Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      O3-21 (IG+) - масса Зажигание выключено Менее 1 В
      Выключатель зажигания в состоянии ON (ВКЛ) (IG) 11 - 14 В
      O3-22 (B) - масса Всегда 11 - 14 В
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
