СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ Не работает весь щиток приборов

ОПИСАНИЕ

Данная цепь обеспечивает питание щитка приборов. Она обеспечивает подачу питания от источников 2 типов: от источника питания постоянной мощности и от источника питания IG.

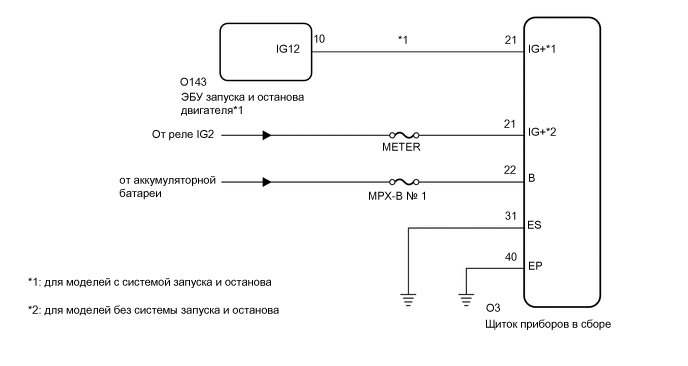

СХЕМА СОЕДИНЕНИЙ

A01R4WFE05

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ТИП АВТОМОБИЛЯ


    1. Выберите модель для проверки.

      Результат
      Результат Следующий шаг
      для моделей с системой запуска и останова А
      Для моделей без системы запуска и останова B

    B

    ПЕРЕЙДИТЕ К ШАГУ 3 Click here

    А

  2. ПРОВЕРЬТЕ СИСТЕМУ ЗАПУСКА И ОСТАНОВА


    1. Проверьте цепь вспомогательного повышающего преобразователя.

      Нажмите здесь Click here

      OK
      Восстанавливается нормальная работа щитка приборов в сборе.
      Результат
      Следующий шаг
      OK
      NG

    OK

    КОНЕЦ

    NG

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ - МАССА)


    1. Отсоедините разъем О3 щитка приборов в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      O3-31 (ES) - масса Всегда Менее 1 Ом
      O3-40 (EP) - масса Всегда Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      O3-21 (IG+) - масса* Зажигание выключено Менее 1 В
      Зажигание включено (IG) 11 - 14 В
      O3-22 (B) - масса Всегда 11 - 14 В

      • *: для моделей без системы запуска и останова

      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
