СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS КОНТАКТЫ ЭБУ


  1. ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ

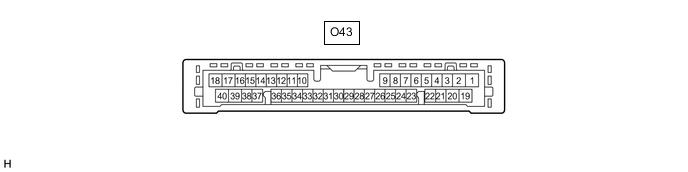

    A01VSP9N20

    1. Отсоедините разъем O43 ЭБУ предупреждения о недопустимой дистанции.

    2. Измерьте напряжение и сопротивление со стороны разъема жгута проводов в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      O43-12 (IG) - O43-27 (E) R - BR Сигнал питания выключателя питания Зажигание выключено Менее 1 В
      Выключатель зажигания в состоянии ON (ВКЛ) (IG) 11-14 В
      O43-27 (E) - масса BR - масса Масса Всегда Менее 1 Ом
      O43-38 (CLSW) - O43-27 (E) SB - BR Сигнал питания выключателя заднего ультразвукового локатора или системы ультразвуковой локации

      • Выключатель зажигания в состоянии ON (ВКЛ) (IG)

      • Выключатель заднего ультразвукового локатора или системы ультразвуковой локации выключен

      		 Менее 1 В

      • Выключатель зажигания в состоянии ON (ВКЛ) (IG)

      • Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен

      		 11-14 В

    3. Подсоедините разъем O43 ЭБУ предупреждения о недопустимой дистанции.

    4. Измерьте напряжение и проверьте импульсы в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      O43-1 (S1) - O43-2 (E1) B - W Сигнал связи датчика (правого заднего датчика)

      • Выключатель зажигания в состоянии ON (ВКЛ) (IG)

      • Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен

      • Рычаг переключения передач в положении R

      Формирование импульсов

      (см. осциллограмму 1)
      O43-2 (E1) - O43-27 (E) W - BR Масса датчика (правый задний датчик) Всегда Менее 1 В
      O43-3 (S2) - O43-4 (E2) BE - R Сигнал связи датчика (левого заднего датчика)

      • Выключатель зажигания в состоянии ON (ВКЛ) (IG)

      • Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен

      • Рычаг переключения передач в положении R

      Формирование импульсов

      (см. осциллограмму 1)
      O43-4 (E2) - O43-27 (E) R - BR Масса датчика (левый задний датчик) Всегда Менее 1 В
      O43-6 (S3) - O43-7 (E3) SB - LG Сигнал связи датчика (правого центрального заднего датчика)

      • Выключатель зажигания в состоянии ON (ВКЛ) (IG)

      • Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен

      • Рычаг переключения передач в положении R

      Формирование импульсов

      (см. осциллограмму 1)
      O43-7 (E3) - O43-27 (E) LG - BR Масса датчика (правый задний центральный датчик) Всегда Менее 1 В
      O43-8 (S4) - O43-9 (E4) G - L Сигнал связи датчика (левого центрального заднего датчика)

      • Выключатель зажигания в состоянии ON (ВКЛ) (IG)

      • Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен

      • Рычаг переключения передач в положении R

      Формирование импульсов

      (см. осциллограмму 1)
      O43-9 (E4) - O43-27 (E) L - BR Масса датчика (левый задний центральный датчик) Всегда Менее 1 В
      O43-11 (CBZ) - O43-10 (EF) BE - V Сигнал зуммера предупреждения о недопустимой дистанции Во время звучания зуммера

      Формирование импульсов

      (см. осциллограмму 2)
      O43-19 (S5) - O43-20 (E5) R - LG Сигнал связи датчика (правого переднего датчика)

      • Выключатель зажигания в состоянии ON (ВКЛ) (IG)

      • Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен

      • Рычаг переключения передач в положении R

      Формирование импульсов

      (см. осциллограмму 1)

      • Выключатель зажигания в состоянии ON (ВКЛ) (IG)

      • Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен

      • Рычаг переключения передач находится в любом положении помимо P и R.

      • Менее приблизительно 15 км/час (9 миль в час), если скорость автомобиля увеличивается

      • Менее приблизительно 10 км/час (6 миль в час), если скорость автомобиля уменьшается
      O43-20 (E5) - O43-27 (E) LG - BR Масса датчика (правый передний датчик) Всегда Менее 1 В
      O43-21 (S6) - O43-22 (E6) V - B Сигнал связи датчика (левого переднего датчика)

      • Выключатель зажигания в состоянии ON (ВКЛ) (IG)

      • Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен

      • Рычаг переключения передач в положении R

      Формирование импульсов

      (см. осциллограмму 1)

      • Выключатель зажигания в состоянии ON (ВКЛ) (IG)

      • Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен

      • Рычаг переключения передач находится в любом положении помимо P и R.

      • Менее приблизительно 15 км/час (9 миль в час), если скорость автомобиля увеличивается

      • Менее приблизительно 10 км/час (6 миль в час), если скорость автомобиля уменьшается
      O43-22 (E6) - O43-27 (E) B - BR Масса датчика (левый передний датчик) Всегда Менее 1 В
      O43-23 (S7) - O43-24 (E7) W - G Сигнал связи датчика (правого центрального переднего датчика)

      • Выключатель зажигания в состоянии ON (ВКЛ) (IG)

      • Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен

      • Рычаг переключения передач находится в любом положении помимо P и R.

      • Менее приблизительно 15 км/час (9 миль в час), если скорость автомобиля увеличивается

      • Менее приблизительно 10 км/час (6 миль в час), если скорость автомобиля уменьшается

      Формирование импульсов

      (см. осциллограмму 1)
      O43-24 (E7) - O43-27 (E) G - BR Масса датчика (правый передний центральный датчик) Всегда Менее 1 В
      O43-25 (S8) - O43-26 (E8) GR - P Сигнал связи датчика (левого центрального переднего датчика)

      • Выключатель зажигания в состоянии ON (ВКЛ) (IG)

      • Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен

      • Рычаг переключения передач находится в любом положении помимо P и R.

      • Менее приблизительно 15 км/час (9 миль в час), если скорость автомобиля увеличивается

      • Менее приблизительно 10 км/час (6 миль в час), если скорость автомобиля уменьшается

      Формирование импульсов

      (см. осциллограмму 1)
      O43-26 (E8) - O43-27 (E) P - BR Масса датчика (левый передний центральный датчик) Всегда Менее 1 В

    5. С помощью осциллографа проверьте форму сигнала 1.

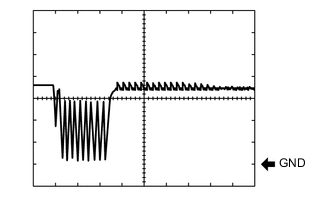

      1. A01FAXSE01

        Осциллограмма 1 (для справки)

        Параметр / Устройство Описание
        Номера контактов (обозначения)

        O43-1 (S1) - O43-2 (E1)

        O43-3 (S2) - O43-4 (E2)

        O43-6 (S3) - O43-7 (E3)

        O43-8 (S4) - O43-9 (E4)
        Настройки прибора 2 В/дел., 100 мкс/дел.
        Условие

        • Выключатель зажигания в состоянии ON (ВКЛ) (IG)

        • Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен

        • Рычаг переключения передач в положении R
        Параметр / Устройство Описание
        Номера контактов (обозначения)

        O43-19 (S5) - O43-20 (E5)

        O43-21 (S6) - O43-22 (E6)
        Настройки прибора 2 В/дел., 100 мкс/дел.
        Условие

        • Выключатель зажигания в состоянии ON (ВКЛ) (IG)

        • Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен

        • Рычаг переключения передач в положении R

        • Выключатель зажигания в состоянии ON (ВКЛ) (IG)

        • Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен

        • Рычаг переключения передач находится в любом положении помимо P и R.

        • Менее приблизительно 15 км/час (9 миль в час), если скорость автомобиля увеличивается

        • Менее приблизительно 10 км/час (6 миль в час), если скорость автомобиля уменьшается
        Параметр / Устройство Описание
        Номера контактов (обозначения)

        O43-23 (S7) - O43-24 (E7)

        O43-25 (S8) - O43-26 (E8)
        Настройки прибора 2 В/дел., 100 мкс/дел.
        Условие

        • Выключатель зажигания в состоянии ON (ВКЛ) (IG)

        • Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен

        • Рычаг переключения передач находится в любом положении помимо P и R.

        • Менее приблизительно 15 км/час (9 миль в час), если скорость автомобиля увеличивается

        • Менее приблизительно 10 км/час (6 миль в час), если скорость автомобиля уменьшается

    6. С помощью осциллографа проверьте форму сигнала 2.

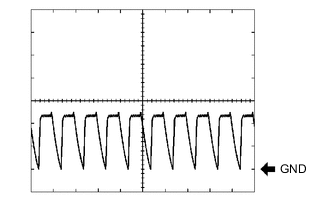

      1. A01F968N03

        Осциллограмма 2 (для справки)

        Параметр / Устройство Описание
        Номера контактов (обозначения) O43-11 (CBZ) - O43-10 (EF)
        Настройки прибора 2 В/дел., 100 мкс/дел.
        Условие Во время звучания зуммера

        Tech Tips

        Амплитуда сигнала изменяется в соответствии с установленной громкостью.
