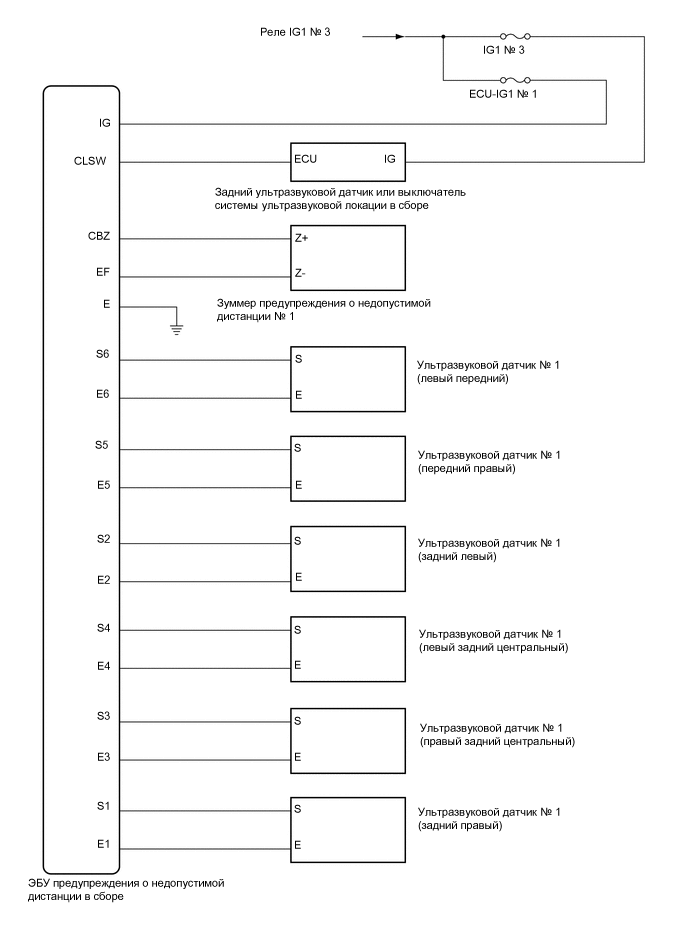

СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS СХЕМА СИСТЕМЫ

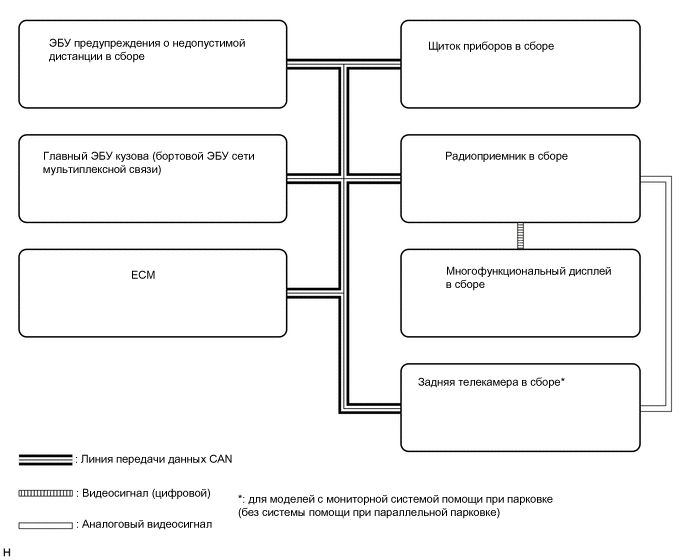

Таблица обмена данными
Передатчик	Приемник	Сигнал	Линия
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	ЭБУ предупреждения о недопустимой дистанции в сборе	Сигнал данных о рынке сбыта	Линия передачи данных CAN
ECM	ЭБУ предупреждения о недопустимой дистанции в сборе	Сигнал положения рычага переключения передач	Линия передачи данных CAN
Щиток приборов в сборе	ЭБУ предупреждения о недопустимой дистанции в сборе	Сигнал скорости автомобиля	Линия передачи данных CAN
ЭБУ предупреждения о недопустимой дистанции в сборе	Щиток приборов в сборе	Информационный сигнал ультразвукового локатора Сигнал запроса включения индикатора системы ультразвуковой локации	Линия передачи данных CAN
ЭБУ предупреждения о недопустимой дистанции в сборе	Задняя телекамера в сборе*	Сигнал данных датчика	Линия передачи данных CAN
ЭБУ предупреждения о недопустимой дистанции в сборе	Радиоприемник в сборе	Информационный сигнал ультразвукового локатора	Линия передачи данных CAN
Радиоприемник в сборе	Многофункциональный дисплей в сборе	Видеосигнал	Цифровая
Задняя телекамера в сборе*	Радиоприемник в сборе	Видеосигнал	Аналоговый

*: для моделей с мониторной системой помощи при парковке (без системы помощи при парковке в ряд)
