СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ
| *1 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК) | *2 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ПРАВЫЙ ПЕРЕДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) |
| *3 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ЛЕВЫЙ ПЕРЕДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) | *4 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК) |
| *5 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ЗАДНИЙ ПРАВЫЙ ДАТЧИК) | *6 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ЗАДНИЙ ПРАВЫЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) |
| *7 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ЗАДНИЙ ЛЕВЫЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) | *8 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ЗАДНИЙ ЛЕВЫЙ ДАТЧИК) |
| *9 | ECM | - | - |

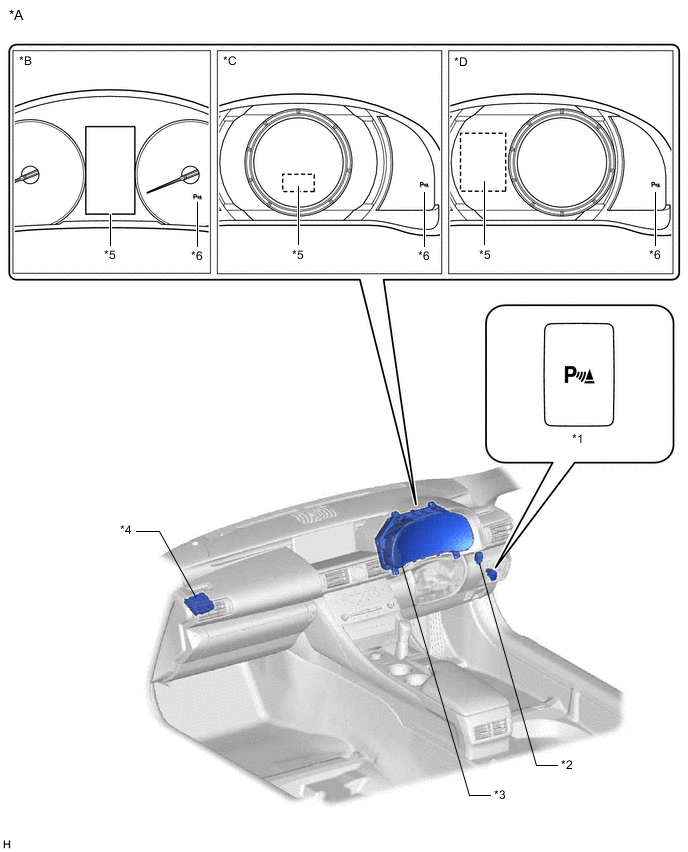

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | *B | для моделей с щитком приборов с оригинальной системой подсветки "Optitron" |
| *C | для моделей с щитком приборов с технологией TFT, подвижный ободок щитка приборов не приведен в действие | *D | для моделей с щитком приборов с технологией TFT, подвижный ободок щитка приборов приведен в действие |
| *1 | ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ В СБОРЕ | *2 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
| *3 | ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 1 | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ | *6 | ИНДИКАТОР СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ |

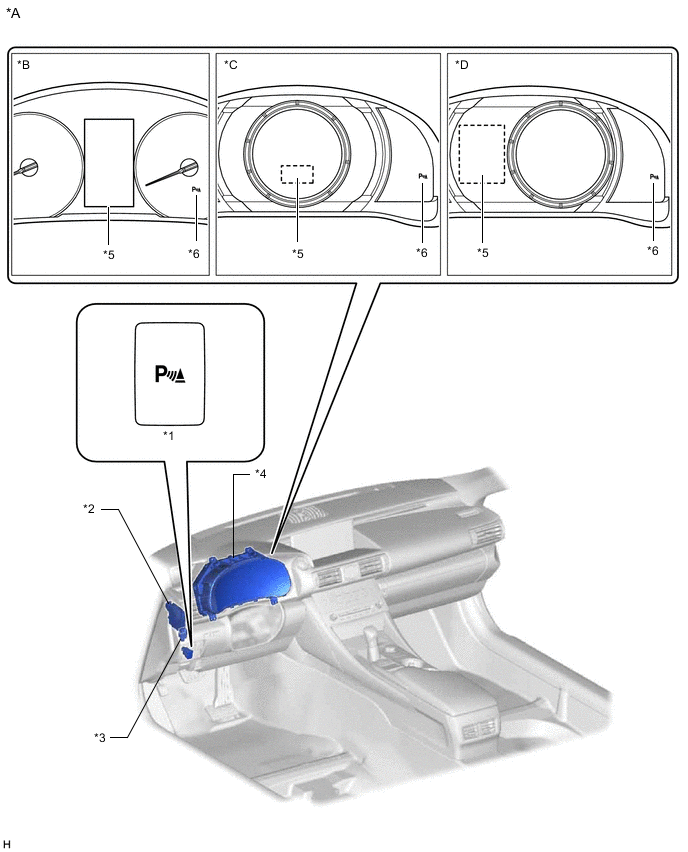

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с щитком приборов с оригинальной системой подсветки "Optitron" |
| *C | для моделей с щитком приборов с технологией TFT, подвижный ободок щитка приборов не приведен в действие | *D | для моделей с щитком приборов с технологией TFT, подвижный ободок щитка приборов приведен в действие |
| *1 | ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ В СБОРЕ | *2 | ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 1 |
| *3 | ЩИТОК ПРИБОРОВ В СБОРЕ | *4 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
| *5 | МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ | *6 | ИНДИКАТОР СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ - МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ |
*2 | DLC3 |
| *3 | РАДИОПРИЕМНИК В СБОРЕ | *4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 1 - ПРЕДОХРАНИТЕЛЬ IG1 № 3 |
- | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ - МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ |
*2 | DLC3 |
| *3 | РАДИОПРИЕМНИК В СБОРЕ | *4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 1 - ПРЕДОХРАНИТЕЛЬ IG1 № 3 |
- | - |
