АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей без сенсорного пульта дистанционного управления), Diagnostic DTC:B158F

Код DTC Наименование DTC
B158F Прерывание аудиовизуального сигнала (низкое напряжение аккумуляторной батареи)

ОПИСАНИЕ

Этот DTC сохраняется, когда возникает прерывание аудио- или видеосигнала из-за кратковременного падения напряжения аккумуляторной батареи на входе радиоприемника в сборе.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
B158F Прерывание аудиовизуального сигнала (низкое напряжение аккумуляторной батареи) Прерывание аудио- или видеосигнала из-за потери напряжения аккумуляторной батареи

  • Радиоприемник в сборе

  • Система запуска и останова*

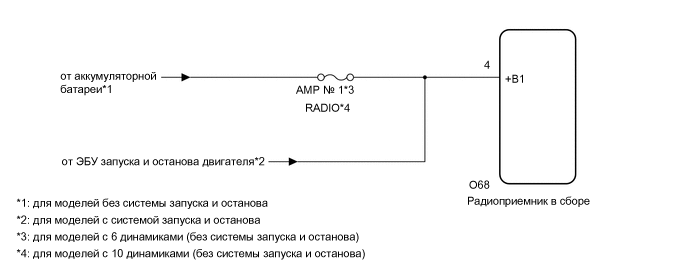

СХЕМА СОЕДИНЕНИЙ

A01VT6TE01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СИГНАЛЫ АВТОМОБИЛЯ (ПРОВЕРКА РАБОТЫ)


    1. A01VS78

      Перейдите на экран "Vehicle Signal Check Mode" (режим проверки сигналов автомобиля). См. операцию "Проверьте сигналы автомобиля" в разделе "Проверка работы".

      Нажмите здесь Click here

    2. Измерьте напряжение аккумуляторной батареи.

      Номинальное напряжение
      11-14 В (для моделей без системы запуска и останова)
      9,5-14 В (для моделей с системой запуска и останова)

      Tech Tips

      Дисплей обновляется один раз в секунду.

      Результат
      Следующий шаг
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ РАДИОПРИЕМНИКА В СБОРЕ) Click here

    OK

  2. ПРОВЕРЬТЕ DTC


    1. Удалите коды DTC.

      Нажмите здесь Click here


      Body Electrical > Navigation System > Clear DTCs

    2. Повторно проверьте коды DTC и убедитесь, что они не выводятся.


      Body Electrical > Navigation System > Trouble Codes
      OK
      Коды DTC не выводятся.
      Результат
      Следующий шаг
      OK
      NG

    OK

    КОНЕЦ

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ Нажмите здесь Click here

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ РАДИОПРИЕМНИКА В СБОРЕ)


    1. Отсоедините разъем O68 радиоприемника.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      O68-4 (+B1) - масса Всегда

      11 - 14 В*1

      9,5 - 14 В*2

      • *1: для моделей без системы запуска и останова

        *2: для моделей с системой запуска и останова

      Результат
      Результат Следующий шаг
      OK А
      NG (для моделей без системы запуска и останова) B
      NG (для моделей с системой запуска и останова) C

    А

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ Нажмите здесь Click here

    B

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    C

    Перейдите к разделу "СИСТЕМА ЗАПУСКА И ОСТАНОВА" Нажмите здесь Click here
