СТОЯНОЧНЫЙ ТОРМОЗ В СБОРЕ ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. НАНЕСИТЕ ТЕРМОСТОЙКУЮ КОНСИСТЕНТНУЮ СМАЗКУ

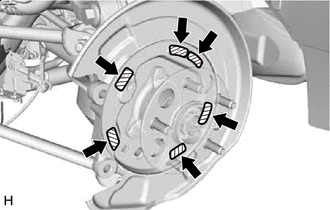

    1. A01R3FIC01
      A01R4NT Термостойкая консистентная смазка

      Нанесите термостойкую консистентную смазку на поверхности стояночного тормоза, вступающие в контакт с колодкой, как показано на рисунке.

  2. УСТАНОВИТЕ АНКЕРНЫЙ БЛОК СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ


    1. Установите анкерный блок стояночного тормоза в сборе и кронштейн опоры троса, закрепив их 2 гайками.

      Torque:
      75,5 Н*м  { 770 кгс*см, 56 фунт-сила-футов }

    2. Установите ступицу и подшипник заднего колеса в сборе.

      Нажмите здесь Click here

  3. ПОДСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ


    1. Подсоедините трос привода стояночного тормоза № 3 в сборе и закрепите его гайкой.

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

  4. УСТАНОВИТЕ РЫЧАГ ПРИВОДА КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

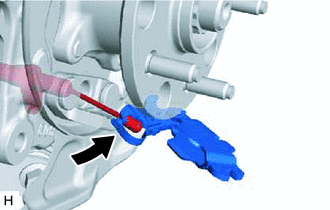

    1. A01R52C

      Подсоедините трос привода стояночного тормоза № 3 в сборе к рычагу привода колодок стояночного тормоза в сборе.

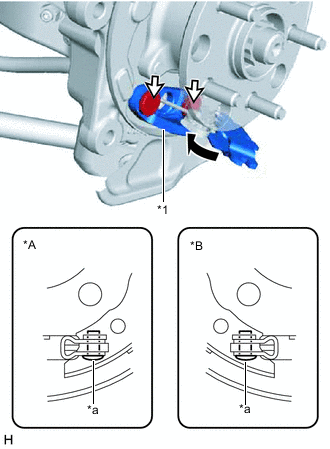

    2. A01R6ZKC01
      *A Левая сторона
      *B Правая сторона
      *1 Анкерный блок стояночного тормоза в сборе
      *a Колпачок
      A01VSHN Термостойкая консистентная смазка

      Нанесите термостойкую консистентную смазку на поверхности анкерного блока стояночного тормоза в сборе, которые вступают в контакт с рычагом привода колодок стояночного тормоза в сборе.

      Note

      Убедитесь, что рычаг привода колодок стояночного тормоза в сборе установлен таким образом, что штифт располагается, как показано на рисунке.

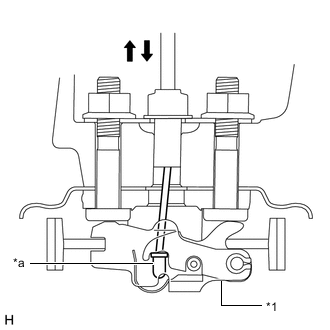

    3. A01R4JVC02
      *1 Рычаг привода колодок стояночного тормоза в сборе
      *a Внутренний трос привода стояночного тормоза

      Проверьте надежность соединения внутреннего троса привода стояночного тормоза и рычага привода колодок стояночного тормоза в сборе, попытавшись растянуть их в стороны.

  5. УСТАНОВИТЕ КОЛОДКУ СТОЯНОЧНОГО ТОРМОЗА № 1


    1. A01R4HQN01

      С помощью SST установите колодку стояночного тормоза № 1 с тарелкой пружинного фиксатора колодки стояночного тормоза, пружиной сжатия фиксатора колодки стояночного тормоза и штифтом пружинного фиксатора колодки стояночного тормоза.

      SST
      09718-00011

  6. УСТАНОВИТЕ КОЛОДКУ СТОЯНОЧНОГО ТОРМОЗА № 2


    1. A01R6KYN01

      С помощью SST установите колодку стояночного тормоза № 2 с тарелкой пружинного фиксатора колодки стояночного тормоза, пружиной сжатия фиксатора колодки стояночного тормоза и штифтом пружинного фиксатора колодки стояночного тормоза.

      SST
      09718-00011

  7. УСТАНОВИТЕ ВИНТОВОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ РЕГУЛИРОВКИ ЗАЗОРОВ КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА

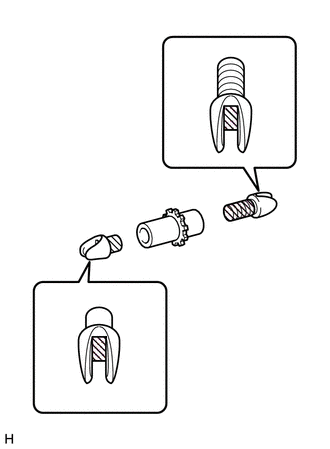

    1. A01R3MTC01
      A01R4NT Термостойкая консистентная смазка

      Нанесите термостойкую консистентную смазку на комплект винта регулировки зазоров колодок стояночного тормоза, как показано на рисунке.

    2. Подсоедините винтовой регулятор зазоров к колодкам стояночного тормоза № 1 и № 2 в сборе.

  8. УСТАНОВИТЕ СТЯЖНУЮ ВОЗВРАТНУЮ ПРУЖИНУ КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА (нижнюю)


    1. A01R68LN01

      Используя SST, установите стяжную возвратную пружину колодок стояночного тормоза.

      SST
      09703-30011

  9. УСТАНОВИТЕ СТЯЖНУЮ ВОЗВРАТНУЮ ПРУЖИНУ КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА (верхнюю)


    1. A01R7J9N01

      Используя SST, установите стяжную возвратную пружину колодок стояночного тормоза.

      SST
      09703-30011

  10. ПРОВЕРЬТЕ УСТАНОВКУ СТОЯНОЧНОГО ТОРМОЗА


    1. Проверьте правильность установки каждой детали.

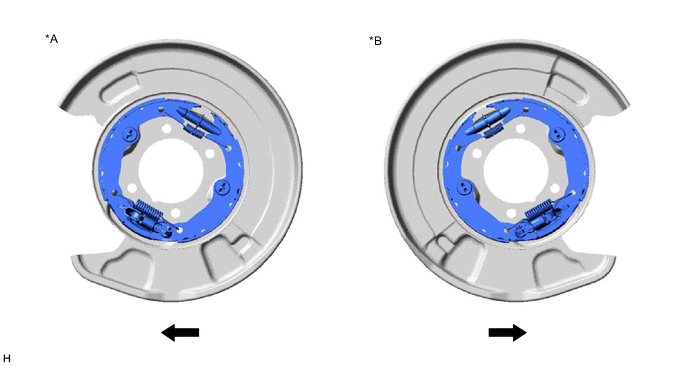

      A01R48PC01
      *A Левая сторона *B Правая сторона
      A01VSSW Передняя сторона автомобиля - -

      Note

      На трущихся поверхностях фрикционной накладки тормозной колодки и диска не должно быть масла и консистентной смазки.

  11. УСТАНОВИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК

    Нажмите здесь Click here

  12. УСТАНОВИТЕ ПРОБКУ РЕГУЛИРОВОЧНОГО ОТВЕРСТИЯ КОЛОДКИ СТОЯНОЧНОГО ТОРМОЗА

    Нажмите здесь Click here

  13. УСТАНОВИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

    Нажмите здесь Click here

  14. ПРОВЕРЬТЕ ХОД ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА

    Нажмите здесь Click here

  15. ОТРЕГУЛИРУЙТЕ ХОД ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА

    Нажмите здесь Click here

  16. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО

    Нажмите здесь Click here
