СТОЯНОЧНЫЙ ТОРМОЗ В СБОРЕ РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

    Нажмите здесь Click here

  2. СНИМИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

    Нажмите здесь Click here

  3. СНИМИТЕ ПРОБКУ РЕГУЛИРОВОЧНОГО ОТВЕРСТИЯ КОЛОДКИ СТОЯНОЧНОГО ТОРМОЗА

    Нажмите здесь Click here

  4. СНИМИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК

    Нажмите здесь Click here

  5. СНИМИТЕ СТЯЖНУЮ ВОЗВРАТНУЮ ПРУЖИНУ КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА (верхнюю)

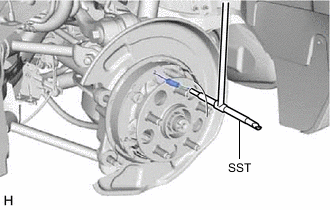

    1. A01R7J9N01

      Используя SST, снимите стяжную возвратную пружину колодок стояночного тормоза.

      SST
      09703-30011

  6. СНИМИТЕ СТЯЖНУЮ ВОЗВРАТНУЮ ПРУЖИНУ КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА (нижнюю)

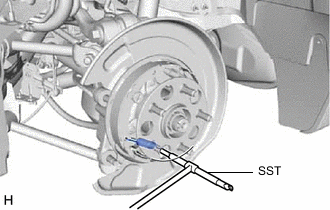

    1. A01R68LN01

      Используя SST, снимите стяжную возвратную пружину колодок стояночного тормоза.

      SST
      09703-30011

  7. СНИМИТЕ ВИНТОВОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ РЕГУЛИРОВКИ ЗАЗОРОВ КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА

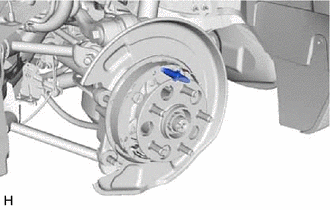

    1. A01R37P

      Сдвиньте тормозную колодку стояночного тормоза и снимите винтовое приспособление для регулировки зазоров колодок стояночного тормоза.

  8. СНИМИТЕ КОЛОДКУ СТОЯНОЧНОГО ТОРМОЗА № 2

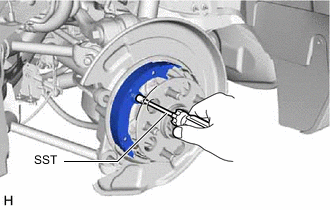

    1. A01R6KYN01

      При помощи SST снимите тарелку пружинного фиксатора колодки стояночного тормоза, пружину сжатия колодки стояночного тормоза и штифт пружинного фиксатора колодки стояночного тормоза.

      SST
      09718-00011

    2. Снимите колодку стояночного тормоза № 2.

  9. СНИМИТЕ КОЛОДКУ СТОЯНОЧНОГО ТОРМОЗА № 1

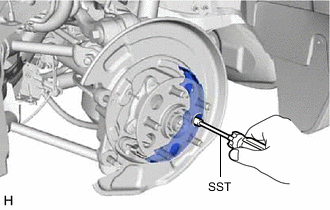

    1. A01R4HQN01

      При помощи SST снимите тарелку пружинного фиксатора колодки стояночного тормоза, пружину сжатия колодки стояночного тормоза и штифт пружинного фиксатора колодки стояночного тормоза.

      SST
      09718-00011

    2. Снимите колодку стояночного тормоза № 1.

  10. СНИМИТЕ РЫЧАГ ПРИВОДА КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

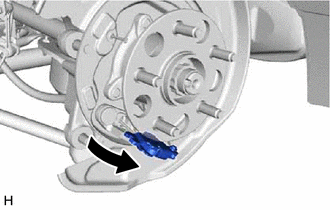

    1. A01R74J

      Сдвиньте рычаг привода колодок стояночного тормоза в сборе.

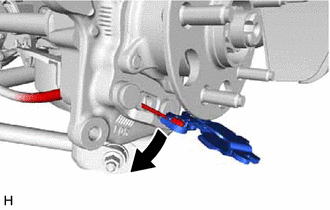

    2. A01R4VY

      Отсоедините трос привода стояночного тормоза № 3 в сборе и снимите рычаг привода колодок стояночного тормоза в сборе.

  11. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ


    1. A01R5X9

      Отверните гайку и отсоедините трос привода стояночного тормоза № 3 в сборе.

  12. СНИМИТЕ АНКЕРНЫЙ БЛОК СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ


    1. Снимите ступицу и подшипник заднего колеса в сборе.

      Нажмите здесь Click here

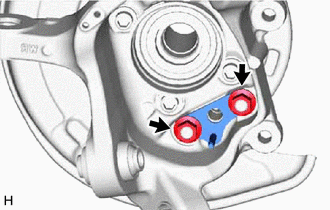

    2. A01R44T

      Отверните 2 гайки и снимите кронштейн опоры троса и анкерный блок стояночного тормоза в сборе.
