ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ (для моделей с левосторонним рулевым управлением)

    Нажмите здесь Click here

  2. СНИМИТЕ ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ (для моделей с правосторонним рулевым управлением)

    Нажмите здесь Click here

  3. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ (для моделей с левосторонним рулевым управлением)

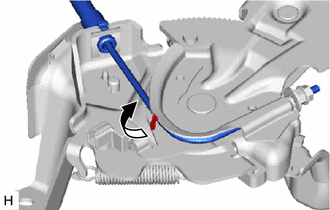

    1. A01F81J

      Вытяните вверх захват педали стояночного тормоза в сборе.

      Note

      Соблюдайте осторожность, чтобы не повредить трос привода стояночного тормоза № 1 в сборе.

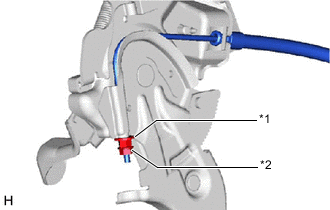

    2. A01FABJC01
      *1 Гайка регулировки троса № 1
      *2 Контргайка

      Снимите контргайку и гайку регулировки троса № 1 с троса привода стояночного тормоза № 1 в сборе.

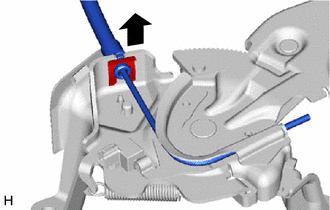

    3. A01F7NU

      Снимите фиксатор с троса привода стояночного тормоза № 1 в сборе.

    4. Снимите трос привода стояночного тормоза № 1 в сборе с педали стояночного тормоза в сборе.

  4. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ (для моделей с правосторонним рулевым управлением)

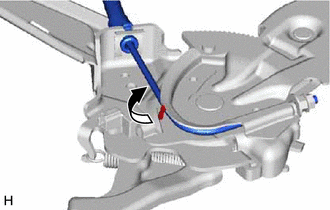

    1. A01F9EU

      Вытяните вверх захват педали стояночного тормоза в сборе.

      Note

      Соблюдайте осторожность, чтобы не повредить трос привода стояночного тормоза № 1 в сборе.

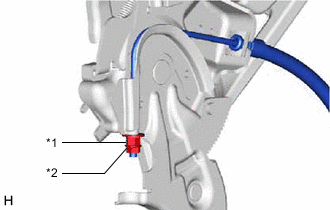

    2. A01F7M7C01
      *1 Гайка регулировки троса № 1
      *2 Контргайка

      Снимите контргайку и гайку регулировки троса № 1 с троса привода стояночного тормоза № 1 в сборе.

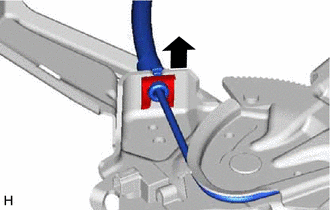

    3. A01F71T

      Снимите фиксатор с троса привода стояночного тормоза № 1 в сборе.

    4. Снимите трос привода стояночного тормоза № 1 в сборе с педали стояночного тормоза в сборе.

  5. СНИМИТЕ РЫЧАГ ПРИВОДА КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

    Нажмите здесь Click here

  6. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ

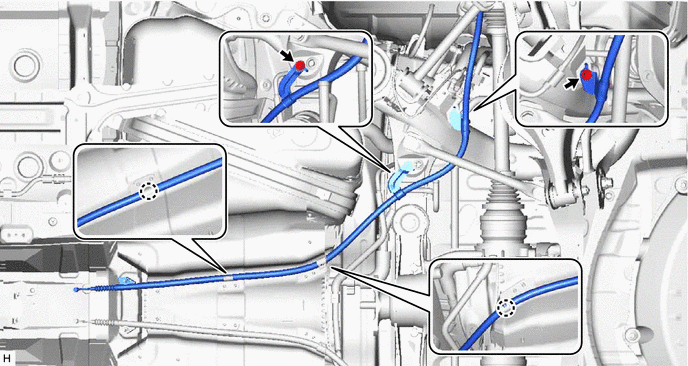

    1. Выверните 2 болта, освободите 2 захвата и снимите трос привода стояночного тормоза № 3 в сборе.

      A01F9WA

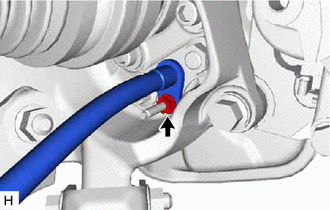

    2. A01R5X9

      Отверните гайку и снимите трос привода стояночного тормоза № 3 в сборе.

  7. СНИМИТЕ ОПОРНЫЙ КРОНШТЕЙН ТРОСА ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 2

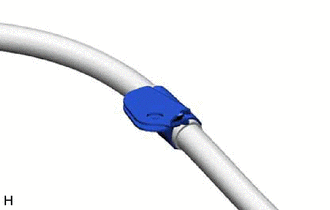

    1. A01F96M

      Снимите опорный кронштейн троса № 2 с троса привода стояночного тормоза № 3 в сборе.

  8. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 2 В СБОРЕ

    Tech Tips

    Выполните те же действия, что и для троса привода стояночного тормоза № 3 в сборе.

  9. СНИМИТЕ ОПОРНЫЙ КРОНШТЕЙН ТРОСА ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1

    Tech Tips

    Выполните те же действия, что и для кронштейна опоры троса привода стояночного тормоза № 2.
