ПЕРЕДНИЙ ТОРМОЗ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ТОРМОЗНОЙ ЦИЛИНДР И ПОРШЕНЬ




   1. Убедитесь в отсутствии ржавчины и задиров на поршне и в отверстии тормозного цилиндра переднего дискового тормоза. При необходимости замените поршень и тормозной цилиндр переднего дискового тормоза в сборе.

2. ПРОВЕРЬТЕ ВИБРОГАСЯЩУЮ ПРУЖИНУ КОЛОДОК ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА




   1. Убедитесь, что виброгасящая пружина колодок переднего дискового тормоза имеет достаточную упругость, не имеет деформации, трещин и износа, и очистите ее от ржавчины и загрязнений. При необходимости замените виброгасящую пружину колодок переднего дискового тормоза.

3. ПРОВЕРЬТЕ ТОЛЩИНУ ФРИКЦИОННОЙ НАКЛАДКИ ТОРМОЗНОЙ КОЛОДКИ (для моделей с передними тормозными дисками 17 дюймов)

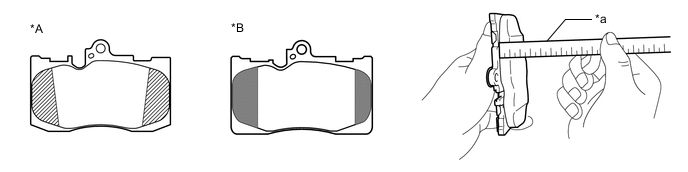

   1. С помощью линейки измерьте толщину фрикционной накладки колодки переднего дискового тормоза.



      *A	для типа A	*B	для типа B
      *a	Линейка	-	-
      	Скошенная кромка (того же размера)		Скошенная кромка (другого размера)

      Тип	Минимально допустимая толщина	Номинальная толщина
      Тип A	1,0 мм (0,0394 дюйма)	12,0 мм (0,472 дюйма)
      Тип B	1,0 мм (0,0394 дюйма)	12,5 мм (0,492 дюйма)

      Если толщина фрикционной накладки колодки переднего дискового тормоза меньше минимально допустимой, замените тормозные колодки переднего дискового тормоза.

      Tech Tips

      При замене тормозных колодок переднего дискового тормоза новыми обязательно проверьте толщину переднего тормозного диска.

4. ПРОВЕРЬТЕ ТОЛЩИНУ ФРИКЦИОННОЙ НАКЛАДКИ ТОРМОЗНОЙ КОЛОДКИ (для моделей с передними тормозными дисками 18 дюймов)

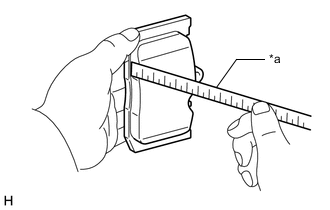

   1.

      *a

      Линейка

      С помощью линейки измерьте толщину фрикционной накладки колодки переднего дискового тормоза.

      Номинальная толщина
      12,5 мм (0,492 дюйма)

      Минимально допустимая толщина
      1,0 мм (0,0394 дюйма)

      Если толщина фрикционной накладки колодки переднего дискового тормоза меньше минимально допустимой, замените тормозные колодки переднего дискового тормоза.

      Tech Tips

      При замене тормозных колодок переднего дискового тормоза новыми обязательно проверьте толщину переднего тормозного диска.

5. ПРОВЕРЬТЕ ТОЛЩИНУ ДИСКА

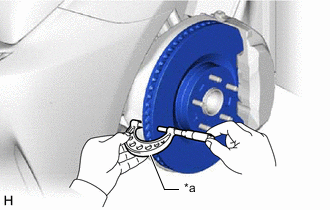

   1.

      *a

      Микрометр

      С помощью микрометра измерьте толщину переднего диска.

      Номинальная толщина
      30,0 мм (1,181 дюйма)

      Минимально допустимая толщина
      27,0 мм (1,063 дюйма)

      Если толщина переднего диска меньше минимально допустимого значения, замените передний диск.

6. ПРОВЕРЬТЕ БИЕНИЕ ДИСКА




   1. Проверьте люфт подшипника ступицы переднего колеса и биение ступицы переднего колеса.

      Нажмите здесь Click here

   2.

      Зафиксировав передний диск с помощью SST, закрепите передний диск с помощью 5 гаек ступицы.

      SST

      09330-00021

      Torque:

      103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }

   3.

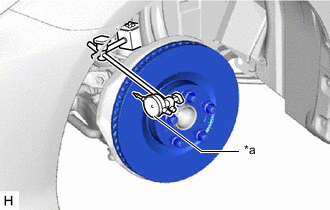

      *a	Индикатор часового типа

      С помощью индикатора часового типа измерьте биение переднего диска на расстоянии 10 мм (0,394 дюйма) от внешней кромки диска.

      Максимально допустимое биение диска
      0,05 мм (0,00196 дюйма)

      Note

      Не подносите магнит индикатора часового типа к ступице переднего колеса и к переднему датчику частоты вращения.

      Если биение превышает максимально допустимое значение, измените положение установки переднего диска для уменьшения биения. Если биение превышает максимально допустимую величину даже после изменения положения установки, отшлифуйте передний диск. Если толщина переднего диска меньше минимально допустимого значения, замените передний диск.

   4. Отверните 5 гаек ступицы и снимите передний диск.
