БЛОК ДВИГАТЕЛЯ РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ УПЛОТНЕНИЕ ТОПЛИВНОЙ ФОРСУНКИ

    Нажмите здесь Click here

  2. СНИМИТЕ КРЫШКУ МАСЛОНАЛИВНОЙ ГОРЛОВИНЫ В СБОРЕ


    1. Снимите крышку маслоналивной горловины в сборе и прокладку.

  3. СНИМИТЕ ПРОБКУ РАДИАТОРА В СБОРЕ


    1. Снимите пробку радиатора.

  4. СНИМИТЕ СВЕЧУ ЗАЖИГАНИЯ

    Нажмите здесь Click here

  5. ВЫКРУТИТЕ ПРОБКУ СЛИВНОГО ОТВЕРСТИЯ МАСЛЯНОГО ПОДДОНА


    1. Отверните пробку сливного отверстия поддона картера и снимите прокладку.

  6. СНИМИТЕ КЛАПАН ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА (САПУН В СБОРЕ)

    Нажмите здесь Click here

  7. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для ряда 1 на впуске)

    Нажмите здесь Click here

  8. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для ряда 1 на выпуске)

    Нажмите здесь Click here

  9. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для ряда 2 на впуске)

    Нажмите здесь Click here

  10. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для ряда 2 на выпуске)

    Нажмите здесь Click here

  11. СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (на выпуске ряда 1)

    Нажмите здесь Click here

  12. СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (на впуске ряда 1)

    Нажмите здесь Click here

  13. СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (на выпуске ряда 2)

    Нажмите здесь Click here

  14. СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (на впуске ряда 2)

    Нажмите здесь Click here

  15. СНИМИТЕ ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА

    Нажмите здесь Click here

  16. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

    Нажмите здесь Click here

  17. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА

    Нажмите здесь Click here

  18. СНИМИТЕ МАСЛОПРОВОД № 1


    1. A01R69UC12
      *a Штуцер маслопровода
      *b Болт обратного масляного клапана

      Выверните болт обратного масляного клапана и снимите штуцер маслопровода, 3 прокладки и маслопровод № 1.

    2. Снимите левый фильтр гидравлического клапана изменения фаз.

      Note

      Не касайтесь сетки во время снятия фильтра левого гидравлического клапана изменения фаз.

  19. СНИМИТЕ МАСЛОПРОВОД № 2


    1. A01R3EZC07
      *a Штуцер маслопровода
      *b Болт обратного масляного клапана

      Выверните болт обратного масляного клапана и снимите штуцер маслопровода, 3 прокладки и маслопровод № 2.

    2. Снимите правый фильтр гидравлического клапана изменения фаз.

      Note

      Не касайтесь сетки во время снятия фильтра правого гидравлического клапана изменения фаз.

  20. СНИМИТЕ КОНИЧЕСКУЮ РЕЗЬБОВУЮ ЗАГЛУШКУ

    Tech Tips

    Выполняйте эти действия только при установленной конической резьбовой заглушке.


    1. A01R3U0

      Снимите коническую резьбовую заглушку с блока цилиндров в сборе.

  21. СНИМИТЕ КРАН ДЛЯ СЛИВА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ИЗ БЛОКА ЦИЛИНДРОВ


    1. Снимите пробку крана для слива охлаждающей жидкости из каждого блока цилиндров.

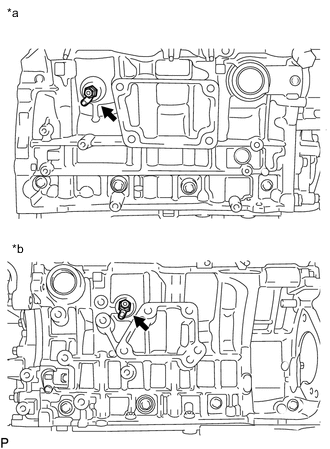

    2. A01R6UTC02
      *a для ряда 1
      *b для ряда 2

      Снимите какждый кран для слива охлаждающей жидкости с блока цилиндров в сборе.

  22. СНИМИТЕ КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА

    Нажмите здесь Click here

  23. СНИМИТЕ КРЫШКУ МАСЛЯНОГО ФИЛЬТРА В СБОРЕ

    Нажмите здесь Click here

  24. СНИМИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА

    Нажмите здесь Click here

  25. СНИМИТЕ ВПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

    Нажмите здесь Click here

  26. СНИМИТЕ ПРИЕМНИК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ С ТЕРМОСТАТОМ В СБОРЕ

    Нажмите здесь Click here

  27. СНИМИТЕ ЗАДНИЙ СОЕДИНИТЕЛЬ ПЕРЕПУСКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


    1. A01R73A

      Выверните 2 болта, отверните 4 гайки и снимите задний соединитель перепуска охлаждающей жидкости.

    2. A01R5Z8

      Снимите 2 прокладки выходного патрубка охлаждающей жидкости и кольцевое уплотнение отводящей трубки системы охлаждения.

  28. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ


    1. A01R4G1

      Выверните 14 болтов и снимите 2 уплотнительные шайбы крышки головки блока цилиндров, крышку головки блока цилиндров и прокладку крышки головки блока цилиндров.

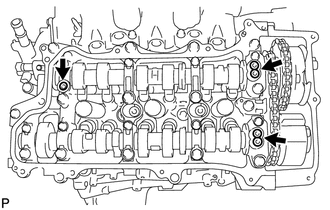

    2. A01R5QG

      Снимите 3 прокладки.

  29. СНИМИТЕ ЛЕВУЮ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ


    1. A01R767C18
      *a Остерегайтесь отражающей заслонки

      Выверните 12 болтов и снимите уплотнительную шайбу крышки головки блока цилиндров, крышку левой головки блока цилиндров и прокладку левой крышки головки блока цилиндров.

      Note

      Отражающая заслонка расположена с обратной стороны детали, показанной на рисунке.

      Соблюдайте осторожность, чтобы не повредить отражающую заслонку во время снятия крышки левой головки блока цилиндров.

    2. A01R637

      Снимите 3 прокладки.

  30. СНИМИТЕ ПРОКЛАДКУ ТРУБКИ СВЕЧНОГО КОЛОДЦА


    1. A01R55V

      Разъедините захваты отражающей вентиляционной заслонки.

      Note

      Не деформируйте захваты вентиляционной заслонки больше, чем необходимо.

    2. A01R5T9

      С помощью отвертки деформируйте все прокладки трубки свечного колодца по направлению внутрь, как показано на рисунке, и извлеките 6 прокладок трубки свечного колодца из крышки головки блока цилиндров в сборе.

      Note


      • Будьте осторожны, чтобы не повредить прокладки трубок свечных колодцев.

        Снятые прокладки трубок свечных колодцев будут использоваться при установке новых прокладок трубок свечных колодцев.

      • Не допускайте повреждения крышки головки блока цилиндров.

      • Соблюдайте осторожность, чтобы не повредить прокладку трубки свечного колодца и крышку головки блока цилиндров в сборе, вставляя отвертку в область соединения.

      Tech Tips

      Если крышка головки блока цилиндров в сборе повреждена, отшлифуйте поверхность наждачной бумагой зернистостью 400.

  31. СНИМИТЕ ПОДДОН КАРТЕРА № 2 В СБОРЕ


    1. A01R3TE

      Выверните 15 болтов и отверните 2 гайки.

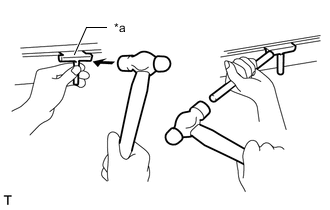

    2. A01R5Y2C05
      *a Инструмент для обрезки прокладки масляного поддона

      Вставьте лезвие инструмента для обрезки прокладки масляного поддона между масляным поддоном и масляным поддоном № 2. Срежьте нанесенный герметик и снимите масляный поддон № 2 в сборе.

      Note

      Соблюдайте осторожность, чтобы не повредить сопрягающиеся поверхности масляного поддона и масляного поддона № 2.

  32. СНИМИТЕ МАСЛЯНЫЙ ПОДДОН В СБОРЕ


    1. A01R3YQ

      Выверните 16 болтов и отверните 2 гайки.

      Tech Tips


      • Обязательно очистите болты и резьбовые шпильки и проверьте резьбы на наличие трещин и прочих повреждений.

      • Разложите снятые детали таким образом, чтобы их можно было установить в первоначальные положения.

    2. A01R590C03
      *a Левая сторона
      *b Правая сторона

      Снимите масляный поддон в сборе, вставив отвертку между ним и блоком цилиндров.

      Note

      Соблюдайте осторожность, чтобы не повредить сопрягающиеся поверхности блока цилиндров и масляного поддона в сборе.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    3. A01R3QS

      Снимите 2 кольцевых уплотнения.

  33. СНИМИТЕ МАСЛОПРИЕМНИК С СЕТЧАТЫМ ФИЛЬТРОМ В СБОРЕ


    1. A01R6Z1

      Отверните 3 гайки и снимите маслоприемник с сетчатым фильтром и его прокладку.

  34. СНИМИТЕ ОТРАЖАТЕЛЬ МАСЛЯНОГО ПОДДОНА № 1


    1. A01R5C7

      Выверните 8 болтов и снимите отражатель масляного поддона № 1.

  35. СНИМИТЕ СТОПОР ЗАДНЕГО САЛЬНИКА КОЛЕНЧАТОГО ВАЛА


    1. A01R697

      Выверните 6 болтов .

    2. A01R4SEC08
      *a Защитная клейкая лента

      С помощью отвертки извлеките держатель заднего сальника коленчатого вала.

      Note

      Соблюдайте осторожность, чтобы не повредить стопор заднего сальника коленчатого вала и блок цилиндров.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  36. СНИМИТЕ ЗАДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА

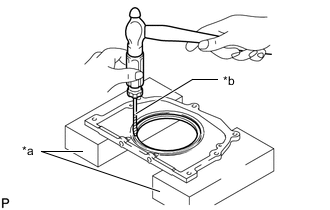

    1. A01R6IXC05
      *a Деревянный брусок
      *b Защитная клейкая лента

      Поместите держатель заднего сальника коленчатого вала на деревянные бруски.

      Note

      Будьте осторожны, чтобы не повредить держатель заднего сальника коленчатого вала.

    2. С помощью отвертки и молотка выбейте задний сальник коленчатого вала.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  37. СНИМИТЕ ПЛАСТИНУ КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

    Нажмите здесь Click here

  38. СНИМИТЕ НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  39. СНИМИТЕ КРЫШКУ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА В СБОРЕ

    Нажмите здесь Click here

  40. СНИМИТЕ САЛЬНИК КАРТЕРА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА ИЛИ КАРТЕРА ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

    Нажмите здесь Click here

  41. УСТАНОВИТЕ ПОРШЕНЬ ЦИЛИНДРА №1 В ВМТ ТАКТА СЖАТИЯ


    1. Временно вверните установочный болт шкива коленчатого вала.

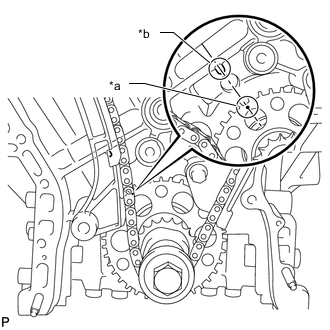

    2. A01R4TMC05
      *a Установочная метка
      *b Осевая линия блока цилиндров ряда 1

      Совместите синхронизирующую метку на зубчатом диске датчика положения коленчатого вала с осевой линией отверстий блока цилиндров ряда 1 (ВМТ/сжатие).

    3. A01R76EC03
      *a Установочная метка

      Убедитесь, что установочные метки на зубчатых колесах распредвала совмещены с установочными метками на крышках подшипников, как показано на рисунке.

      Если они не совпадают, проверните коленчатый вал на 1 оборот (360°) и совместите синхронизирующие метки.

  42. СНИМИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 1 В СБОРЕ


    1. A01R4COC19
      *a Плунжер
      *b Стопорная пластина
      *c Колпачок

      Поверните стопорную пластину по часовой стрелке, чтобы освободить фиксатор, и глубоко вдавите плунжер в натяжитель цепи № 1.

    2. Поверните стопорную пластину против часовой стрелки, чтобы ввести фиксатор в зацепление, и вставьте в отверстие стопорной пластины штифт диаметром 1,27 мм (0,0500 дюйма).

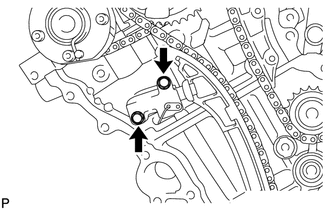

    3. A01R4A0

      Выверните 2 болта и снимите натяжитель цепи № 1 в сборе.

  43. СНИМИТЕ БАШМАК НАТЯЖИТЕЛЯ ЦЕПИ


    1. Снимите башмак натяжителя цепи.

  44. СНИМИТЕ ЦЕПЬ В СБОРЕ


    1. A01R59TC06
      *a 10°
      *b Осевая линия блока цилиндров ряда 1
      *c Установочная метка

      Проверните коленчатый вал на 10° против часовой стрелки, чтобы ослабить цепь на ведущем зубчатом колесе или звездочке коленчатого вала.

    2. Выверните установочный болт шкива коленчатого вала.

    3. A01R4FQ

      Снимите цепь с ведущего зубчатого колеса или звездочки цепи ГРМ на коленчатом валу и поместите ее на коленчатый вал.

    4. A01R46YC09
      *a для ряда 1
      *b Цепь между рядами цилиндров

      Проверните зубчатое колесо распредвала в ряду 1 по часовой стрелке (приблизительно на 60°), как показано на рисунке.

      Не забудьте ослабить цепь между рядами.

      CAUTION:

      Так как распредвалы начинают вращаться быстро, не прикасайтесь к распредвалам и зубчатым колесам распредвалов.

    5. Снимите цепь в сборе.

  45. СНИМИТЕ ПРОМЕЖУТОЧНУЮ ЦЕПНУЮ ШЕСТЕРНЮ В СБОРЕ


    1. A01R59V

      С помощью шестигранного ключа на 10 мм снимите ось промежуточной шестерни № 2, звездочку и ось промежуточной шестерни № 1.

  46. СНИМИТЕ УСПОКОИТЕЛЬ ЦЕПИ № 1

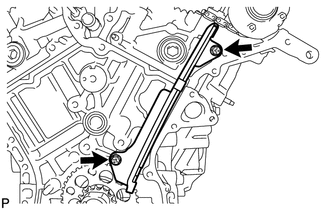

    1. A01R3D6

      Выверните 2 болта и снимите успокоитель цепи №1.

  47. СНИМИТЕ УСПОКОИТЕЛЬ ЦЕПИ № 2


    1. A01R39C

      Снимите 2 успокоителя цепи № 2.

  48. СНИМИТЕ ЗУБЧАТОЕ КОЛЕСО ИЛИ ВЕДУЩУЮ ЗВЕЗДОЧКУ С КОЛЕНЧАТОГО ВАЛА

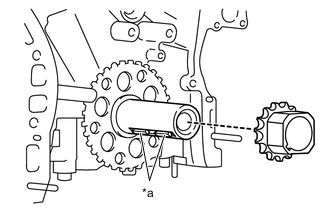

    1. A01R6YVC06
      *a Шпонка ведущего зубчатого колеса привода газораспределения

      Снимите ведущую шестерню или звездочку цепи ГРМ на коленчатом валу с коленчатого вала.

      Note

      Будьте осторожны, чтобы не шпонки ведущего зубчатого колеса коленчатого вала.

  49. СНИМИТЕ ШПОНКУ ВЕДУЩЕГО ЗУБЧАТОГО КОЛЕСА ПРИВОДА ГАЗОРАСПРЕДЕЛЕНИЯ


    1. A01R5Z1C06
      *a Защитная клейкая лента

      Снимите 2 шпонки ведущего зубчатого колеса коленчатого вала с коленчатого вала.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  50. СНИМИТЕ ЗУБЧАТЫЕ КОЛЕСА РАСПРЕДВАЛА И ЦЕПЬ № 2 (для ряда 1)

    Нажмите здесь Click here

  51. СНИМИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 2 В СБОРЕ

    Нажмите здесь Click here

  52. СНИМИТЕ КРЫШКУ ПОДШИПНИКА РАСПРЕДВАЛА (для ряда 1)

    Нажмите здесь Click here

  53. СНИМИТЕ РАСПРЕДВАЛ

    Нажмите здесь Click here

  54. СНИМИТЕ РАСПРЕДВАЛ № 2

    Нажмите здесь Click here

  55. СНИМИТЕ ПРАВЫЙ КОЖУХ РАСПРЕДВАЛА В СБОРЕ

    Нажмите здесь Click here

  56. СНИМИТЕ ЗУБЧАТЫЕ КОЛЕСА РАСПРЕДВАЛА И ЦЕПЬ № 2 (для ряда 2)

    Нажмите здесь Click here

  57. СНИМИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 3 В СБОРЕ

    Нажмите здесь Click here

  58. СНИМИТЕ КРЫШКУ ПОДШИПНИКА РАСПРЕДВАЛА (для ряда 2)

    Нажмите здесь Click here

  59. СНИМИТЕ РАСПРЕДВАЛ № 3

    Нажмите здесь Click here

  60. СНИМИТЕ РАСПРЕДВАЛ № 4

    Нажмите здесь Click here

  61. СНИМИТЕ ЛЕВЫЙ КОЖУХ РАСПРЕДВАЛА В СБОРЕ

    Нажмите здесь Click here

  62. СНИМИТЕ РЫЧАГ ПРИВОДА КЛАПАНА № 1 В СБОРЕ

    Нажмите здесь Click here

  63. СНИМИТЕ КОЛПАК ШТОКА КЛАПАНА

    Нажмите здесь Click here

  64. СНИМИТЕ МЕХАНИЗМ РЕГУЛИРОВКИ ЗАЗОРА В ПРИВОДЕ КЛАПАНА В СБОРЕ

    Нажмите здесь Click here

  65. СНИМИТЕ ПРАВУЮ ГОЛОВКУ БЛОКА ЦИЛИНДРОВ В СБОРЕ

    Нажмите здесь Click here

  66. СНИМИТЕ ПРОКЛАДКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

    Нажмите здесь Click here

  67. СНИМИТЕ ЛЕВУЮ ГОЛОВКУ БЛОКА ЦИЛИНДРОВ В СБОРЕ

    Нажмите здесь Click here

  68. СНИМИТЕ ПРОКЛАДКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2

    Нажмите здесь Click here

  69. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ № 5


    1. A01R6IW

      Освободите зажим и снимите жгут электропроводки двигателя № 5.

  70. СНИМИТЕ ДАТЧИК ДЕТОНАЦИИ

    Нажмите здесь Click here

  71. СНИМИТЕ ОТВОДЯЩУЮ ТРУБКУ СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ


    1. A01R5WB

      Выверните 2 болта и снимите отводящую трубку системы охлаждения в сборе.

  72. СНИМИТЕ СТОПОРНЫЙ ШТИФТ № 1

    Note

    Снимать стопорные штифты № 1 нужно только для их замены.

  73. СНИМИТЕ СОЕДИНИТЕЛЬНОЕ КОЛЬЦО

    Note

    Снимать соединительные кольца нужно только для их замены.

  74. СНИМИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ

    Note

    Если шпилька деформирована или повреждена ее резьба, замените шпильку.
