БЛОК ДВИГАТЕЛЯ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ

   Нажмите здесь Click here

2. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

   Нажмите здесь Click here

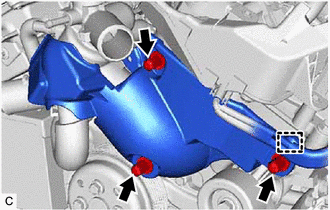

3. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 2




   1.

      Отсоедините зажим от крышки двигателя № 2.

   2. Освободите 3 фиксатора и крышку двигателя № 2.

4. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1

   Нажмите здесь Click here

5. СНИМИТЕ ОПОРНЫЙ РОЛИК № 2 В СБОРЕ

   Нажмите здесь Click here

6. СНИМИТЕ ГЕНЕРАТОР В СБОРЕ

   Нажмите здесь Click here

7. СНИМИТЕ КОМПРЕССОР И ЭЛЕКТРОМАГНИТНУЮ МУФТУ

   Нажмите здесь Click here

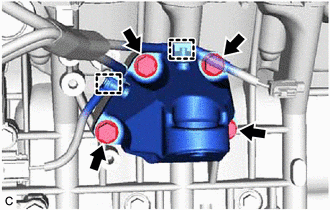

8. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ПЕРЕДНЕЙ ОПОРЫ ДВИГАТЕЛЯ № 1




   1.

      Отсоедините 2 зажима.

   2. Выверните 4 болта и снимите левый кронштейн передней опоры двигателя № 1 с блока цилиндров в сборе.

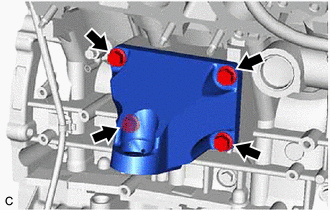

9. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ПЕРЕДНЕЙ ОПОРЫ ДВИГАТЕЛЯ № 1




   1.

      Выверните 4 болта и снимите правый кронштейн передней опоры двигателя № 1 с блока цилиндров в сборе.

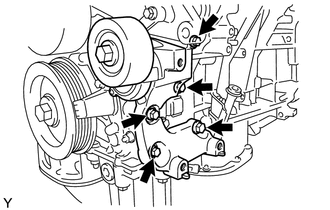

10. СНИМИТЕ НАТЯЖИТЕЛЬ ПОЛИКЛИНОВОГО РЕМНЯ В СБОРЕ




    1.

       Выверните 5 болтов и снимите натяжитель поликлинового ремня в сборе.

11. СНИМИТЕ ШКИВ НАСОСА СИСТЕМЫ ОХЛАЖДЕНИЯ

    Нажмите здесь Click here

12. СНИМИТЕ ЭЛЕКТРОННЫЙ БЛОК ПРИВОДА ФОРСУНОК

    Нажмите здесь Click here

13. СНИМИТЕ ТОПЛИВОПРОВОД № 2 В СБОРЕ

    Нажмите здесь Click here

14. СНИМИТЕ ТОПЛИВОПРОВОД № 3 В СБОРЕ

    Нажмите здесь Click here

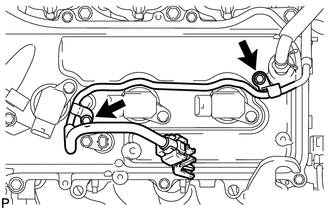

15. СНИМИТЕ ТОПЛИВОПРОВОД № 2 В СБОРЕ




    1. Отсоедините топливопровод № 2 в сборе от топливной рампы.

       Нажмите здесь Click here

    2.

       Выверните 2 болта и снимите топливопровод № 2 в сборе.

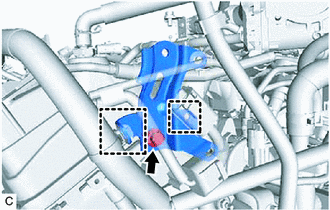

16. СНИМИТЕ СТОЙКУ РАСШИРИТЕЛЬНОГО БАЧКА № 2




    1.

       Отсоедините 2 зажима от стойки уравнительного бачка № 2.

    2. Выверните болт и снимите стойку уравнительного бачка № 2 с левого кожуха распредвала.

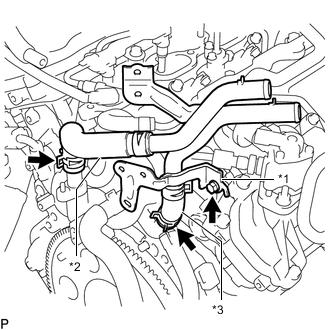

17. СНИМИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 3



    1.

       *1	Перепускной патрубок охлаждающей жидкости № 3
       *2	Перепускной шланг охлаждающей жидкости № 8
       *3	Перепускной шланг охлаждающей жидкости № 9

       Выверните болт и снимите перепускной патрубок охлаждающей жидкости № 3 с кожуха правого распредвала.

    2. Сдвиньте фиксатор и отсоедините перепускной шланг охлаждающей жидкости № 8 от отводящего патрубка охлаждающей жидкости в сборе.

    3. Сдвиньте фиксатор и отсоедините перепускной шланг охлаждающей жидкости № 9 от заднего соединителя перепуска охлаждающей жидкости.

18. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ




    1. Отсоедините жгут электропроводки двигателя от двигателя в сборе.

19. СНИМИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ




    1.

       Выверните болт и снимите кронштейн зажима жгута проводов с правого кожуха распредвала.

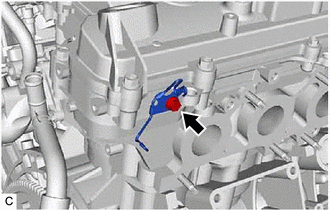

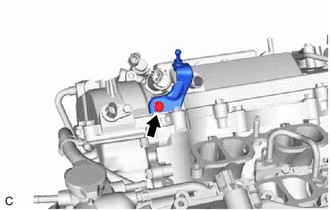

20. СНИМИТЕ КРОНШТЕЙН ДЕКОРАТИВНОЙ КРЫШКИ V-ОБРАЗНОГО ДВИГАТЕЛЯ В СБОРЕ




    1.

       Выверните болт и снимите кронштейн декоративной крышки V-образного двигателя с крышки правой головки блока цилиндров.
