СИСТЕМА SFI (для моделей с модулем насоса адсорбера) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

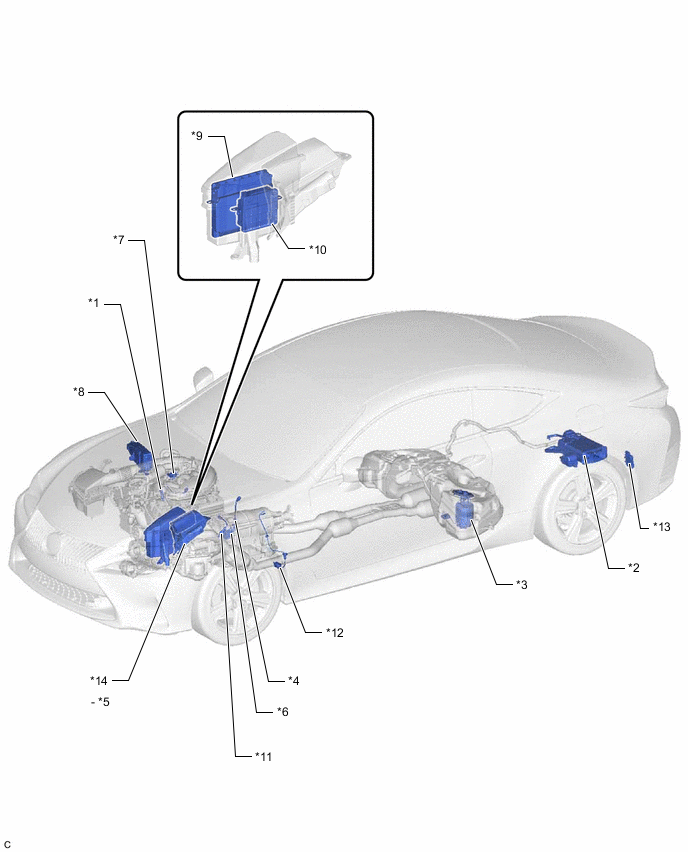

ИЛЛЮСТРАЦИЯ
| *1 | ДАТЧИК СООТНОШЕНИЯ ВОЗДУХ-ТОПЛИВО (датчик 1 ряда 1) | *2 | АДСОРБЕР |
| *3 | ТОПЛИВНЫЙ НАСОС (со стороны низкого давления) | *4 | ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (датчик 2 ряда 1) |
| *5 | СИЛОВОЙ ПОЛУПРОВОДНИКОВЫЙ ИНТЕГРИРОВАННЫЙ ЭБУ | *6 | ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ |
| *7 | ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ | *8 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ |
| *9 | ECM | *10 | TCM |
| *11 | ДАТЧИК СООТНОШЕНИЯ ВОЗДУХ-ТОПЛИВО (датчик 1 ряда 2) | *12 | ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (датчик 2 ряда 2) |
| *13 | ЭБУ ТОПЛИВНОГО НАСОСА | *14 | БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 2 В СБОРЕ |

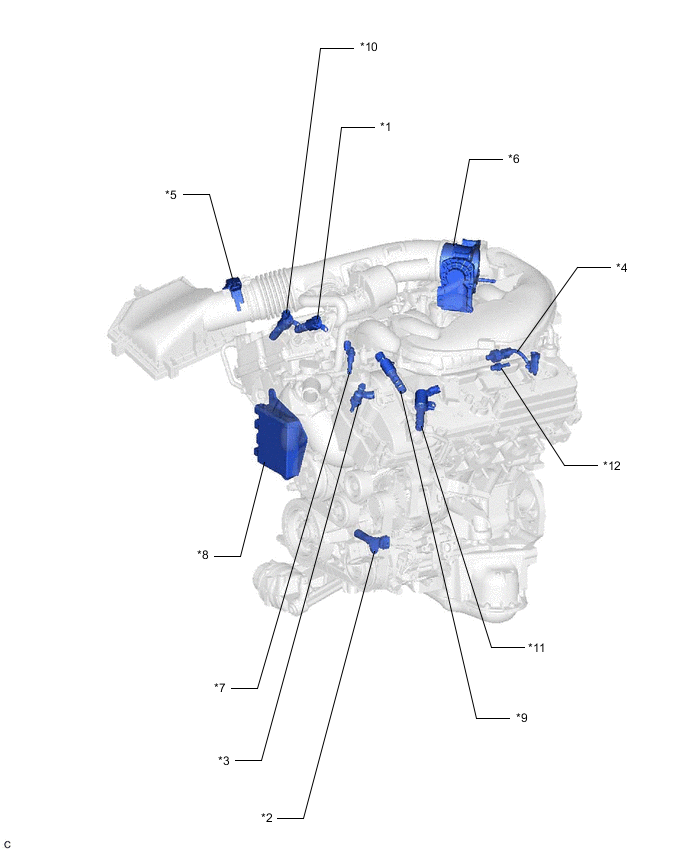

ИЛЛЮСТРАЦИЯ
| *1 | ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ В СБОРЕ (дял распредвала впускных клапанов ряда 1) | *2 | ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА |
| *3 | ТОПЛИВНАЯ ФОРСУНКА (для непосредственного впрыска) | *4 | ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ СИСТЕМЕ |
| *5 | ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ | *6 | КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
| *7 | ТОПЛИВНАЯ ФОРСУНКА (для впрыска во впускной канал) | *8 | ЭЛЕКТРОННЫЙ БЛОК ПРИВОДА ФОРСУНОК (ЭБП) |
| *9 | ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ В СБОРЕ (дял распредвала впускных клапанов ряда 2) | *10 | ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (на выпуске ряда 1) |
| *11 | ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (на выпуске ряда 2) | *12 | ТОПЛИВНЫЙ ПЕРЕПУСКНОЙ КЛАПАН В СБОРЕ |

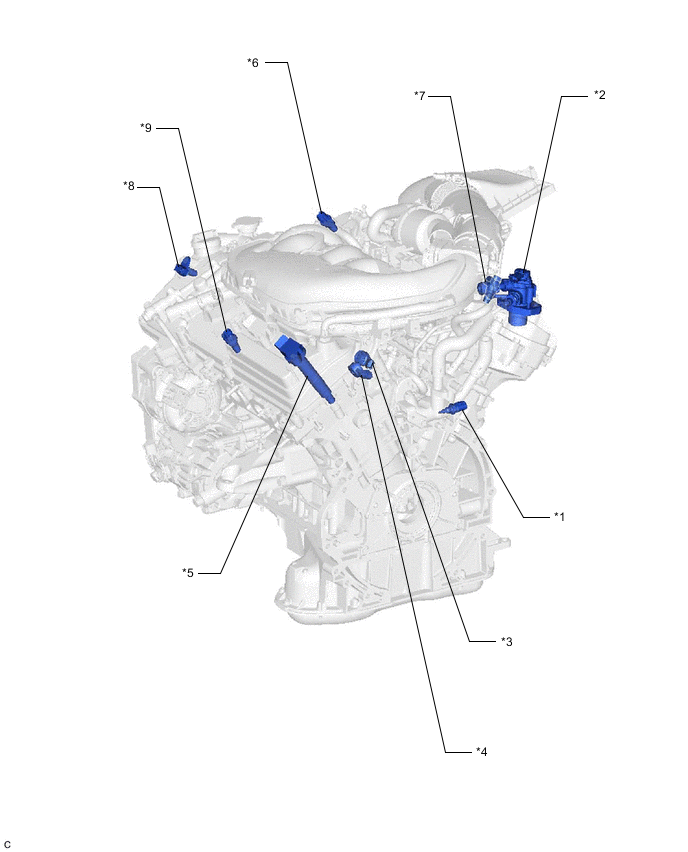

ИЛЛЮСТРАЦИЯ
| *1 | ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ | *2 | ТОПЛИВНЫЙ НАСОС (со стороны высокого давления) |
| *3 | ДАТЧИК ДЕТОНАЦИИ (для ряда 1) | *4 | ДАТЧИК ДЕТОНАЦИИ (для ряда 2) |
| *5 | КАТУШКА ЗАЖИГАНИЯ В СБОРЕ | *6 | ДАТЧИК VVT (для распредвала впускных клапанов, ряд 1) |
| *7 | ДАТЧИК VVT (для распредвала выпускных клапанов, ряд 1) | *8 | ДАТЧИК VVT (для распредвала впускных клапанов, ряд 2) |
| *9 | ДАТЧИК VVT (для распредвала выпускных клапанов, ряд 2) | - | - |

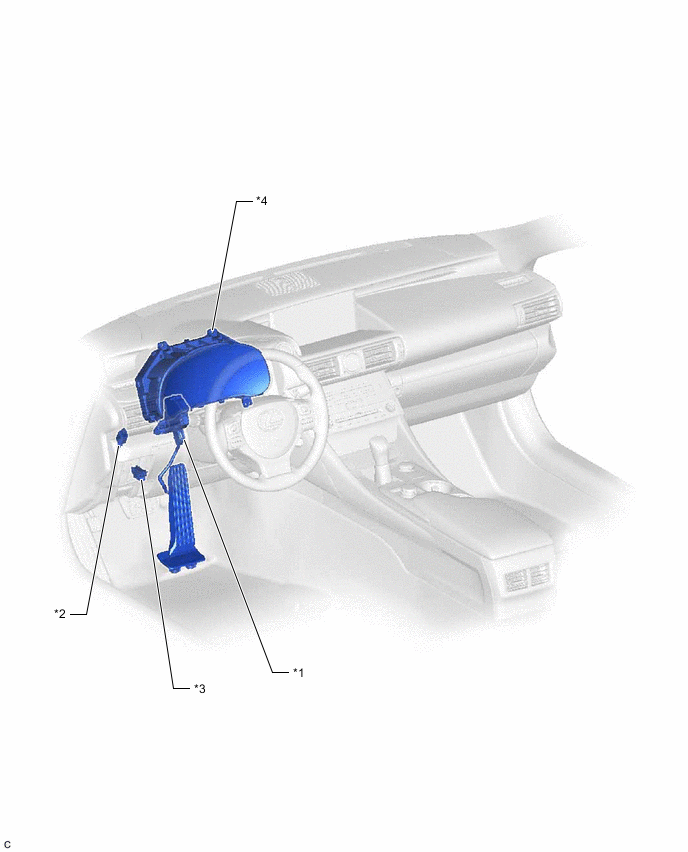

ИЛЛЮСТРАЦИЯ
| *1 | ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
| *3 | DLC3 | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
