УСТАНОВКА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    Не забудьте выполнить инициализацию после замены сервопривода заслонки радиатора системы кондиционирования сборе. Если инициализацию не выполнить, блок управления системой кондиционирования в сборе не будет работать должным образом, поскольку он не сможет распознать положение сервопривода заслонки радиатора системы кондиционирования в сборе.

  2. ВОССТАНОВИТЕ ХЛАДАГЕНТ СИСТЕМЫ ОХЛАЖДЕНИЯ (при использовании хладагента HFC-134a(R134a))

    Нажмите здесь Click here

  3. РЕГЕНЕРИРУЙТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ (для моделей с HFO-1234yf(R1234yf))

    Нажмите здесь Click here

  4. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА С ТЯГОЙ В СБОРЕ

    Нажмите здесь Click here

  5. ОТСОЕДИНИТЕ ВЫХОДНОЙ ПАТРУБОК ОТОПИТЕЛЯ A

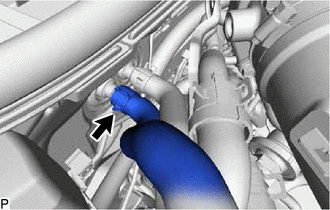

    1. A01VSV6

      С помощью плоскогубцев зажмите захваты хомута и сдвиньте хомут, чтобы отсоединить выходной шланг отопителя A.

      Note


      • Не прикладывайте чрезмерного усилия к выходному шлангу отопителя A.

      • Приготовьте поддон или кусок ткани для сбора утечек охлаждающей жидкости.

  6. ОТСОЕДИНИТЕ ВХОДНОЙ ПАТРУБОК ОТОПИТЕЛЯ A

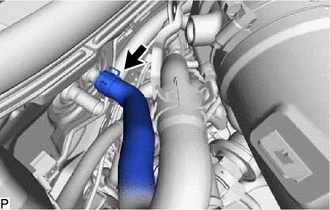

    1. A01VT0Y

      Зажмите плоскогубцами захваты хомута и сдвиньте хомут, чтобы отсоединить впускной шланг отопителя A.

      Note


      • Не прикладывайте чрезмерного усилия к входному патрубку отопителя A.

      • Приготовьте поддон или кусок ткани для сбора утечек охлаждающей жидкости.

  7. СНИМИТЕ ТРУБКУ НИЗКОГО ДАВЛЕНИЯ В СБОРЕ

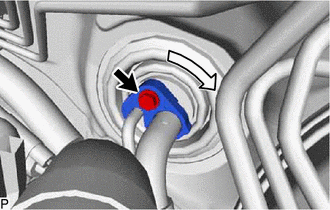

    1. A01VT8Q

      Выверните болт и поверните Г-образный соединитель, как показано на рисунке.

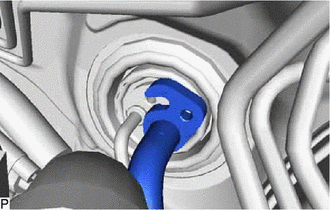

    2. A01VSFM

      Отсоедините трубку низкого давления в сборе.

    3. Снимите с трубки низкого давления в сборе кольцевое уплотнение.

      Note

      Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.

  8. ОТСОЕДИНИТЕ ТРУБКУ ВЫСОКОГО ДАВЛЕНИЯ КОНДИЦИОНЕРА A

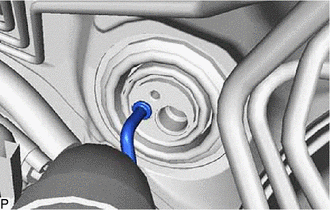

    1. A01VSI0

      Отсоедините трубку высокого давления кондиционера A.

    2. Снимите кольцевое уплотнение с трубки высокого давления кондиционера A.

      Note

      Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.

  9. СНИМИТЕ ЛЕВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ

    Нажмите здесь Click here

  10. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  11. СНИМИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    Нажмите здесь Click here

  12. СНИМИТЕ РУЛЕВУЮ КОЛОНКУ В СБОРЕ

    Нажмите здесь Click here

  13. СНИМИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ С ГЛАВНЫМ ЭБУ КУЗОВА

    Для моделей с левосторонним рулевым управлением:

    Нажмите здесь Click here

    Для моделей с правосторонним рулевым управлением:

    Нажмите здесь Click here

  14. СНИМИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ (для моделей с сенсорной системой помощи при парковке LEXUS)

    Для моделей с левосторонним рулевым управлением:

    Нажмите здесь Click here

    Для моделей с правосторонним рулевым управлением:

    Нажмите здесь Click here

  15. СНИМИТЕ ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ (для моделей с динамической радарной системой круиз-контроля)

    Для моделей с левосторонним рулевым управлением:

    Нажмите здесь Click here

    Для моделей с правосторонним рулевым управлением:

    Нажмите здесь Click here

  16. СНИМИТЕ ПРАВЫЙ ИНТЕГРИРОВАННЫЙ БЛОК ЭБУ С ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ (для моделей с системой запуска и останова)

    Для моделей с левосторонним рулевым управлением:

    Нажмите здесь Click here

  17. СНИМИТЕ ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ (для моделей с системой запуска и останова)

    Для моделей с правосторонним рулевым управлением:

    Нажмите здесь Click here

  18. СНИМИТЕ ФИЛЬТР ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ (для моделей с системой запуска и останова)

    Нажмите здесь Click here

  19. СНИМИТЕ КОМПОНЕНТНЫЙ СТЕРЕОЭКВАЛАЙЗЕР В СБОРЕ (ДЛЯ МОДЕЛЕЙ С СИСТЕМОЙ ASC)

    Для моделей с левосторонним рулевым управлением:

    Нажмите здесь Click here

  20. СНИМИТЕ ВОЗДУХОВОД № 2 В СБОРЕ

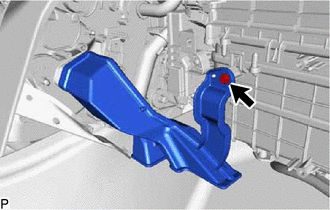

    1. A01VSOE

      Выверните винт и снимите воздуховод № 2 в сборе.

  21. СНИМИТЕ ПРИВОД ИНИЦИАТОРА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ (для моделей с функцией индикации давления в шинах)

    Для моделей с левосторонним рулевым управлением:

    Нажмите здесь Click here

    Для моделей с правосторонним рулевым управлением:

    Нажмите здесь Click here

  22. СНИМИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА (для моделей с ЭБУ сетевого шлюза)

    Нажмите здесь Click here

  23. СНИМИТЕ ЭБУ ПЕРЕДНЕГО РУЛЕВОГО УПРАВЛЕНИЯ (для моделей с VGRS)

    Для моделей с левосторонним рулевым управлением:

    Нажмите здесь Click here

    Для моделей с правосторонним рулевым управлением:

    Нажмите здесь Click here

  24. СНИМИТЕ ПРЕОБРАЗОВАТЕЛЬ ДЛЯ ЭКОЛОГИЧНОГО РЕЖИМА РАБОТЫ АВТОМОБИЛЯ В СБОРЕ (для моделей с системой запуска и останова)

    Нажмите здесь Click here

  25. СНИМИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

    Нажмите здесь Click here

  26. СНИМИТЕ ТЕРМИСТОР КОНДИЦИОНЕРА (ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ)

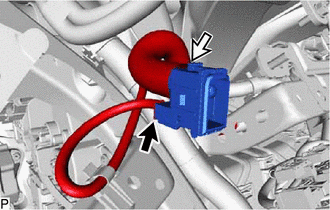

    1. A01VRB9

      Отсоедините разъем и воздушный шланг, чтобы снять термистор системы кондиционирования (датчик температуры воздуха в салоне).

  27. СНИМИТЕ НАКЛАДКУ ПЕДАЛИ АКСЕЛЕРАТОРА

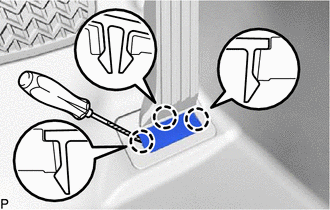

    1. A01VSOMC01
      A01VSCU Защитная клейкая лента

      С помощью отвертки с обернутым изолентой концом освободите 3 захвата и снимите накладку педали акселератора.

  28. СНИМИТЕ ПЕДАЛЬ АКСЕЛЕРАТОРА В СБОРЕ

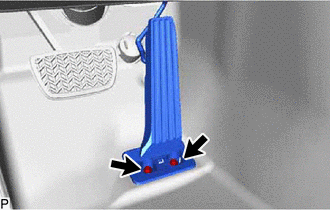

    1. A01VR5C

      Выверните 2 болта.

    2. Снимите педаль акселератора в сборе с тяги датчика положения педали акселератора в сборе.

  29. СНИМИТЕ ЗАДНИЙ ВОЗДУХОВОД № 2


    1. A01VT6P

      Освободите 2 захвата.

    2. С помощью съемника фиксаторов освободите фиксатор.

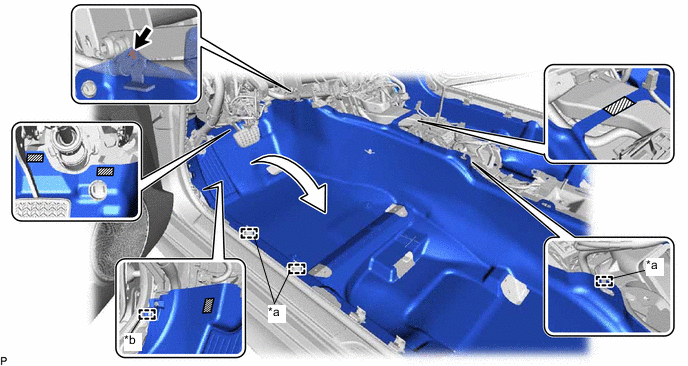

      A01VRFDC01
      *a Направляющая *b Хомут
      A01VSCU Фиксатор - -

    3. Освободите 3 направляющие и зажим.

    4. Освободите все фиксаторы и отогните передний напольный коврик в сборе, как показано на рисунке.

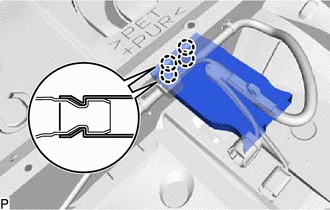

    5. A01VSVQ

      Отцепите 4 захвата, чтобы снять задний воздуховод № 2.

  30. СНИМИТЕ ЛЕВЫЙ ШУМОИЗОЛЯТОР ПЕРЕДНЕГО ПОЛА

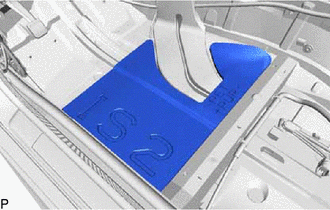

    1. A01VR69

      Снимите левый шумоизолятор переднего пола.

  31. СНИМИТЕ ЗАДНИЙ ВОЗДУХОВОД № 1

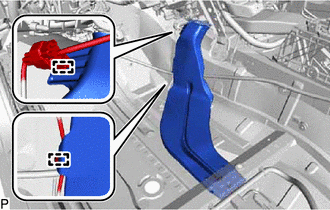

    1. A01VRP0

      Освободите 2 зажима и отсоедините жгут проводов.

    2. Снимите задний воздуховод № 1.

  32. СНИМИТЕ ЗАДНИЙ ВОЗДУХОВОД № 4

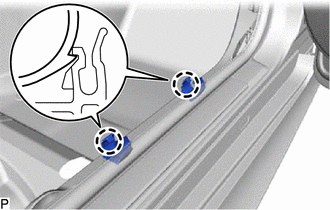

    1. A01VRYH

      Освободите 2 захвата.

    2. Освободите 3 направляющие и зажим.

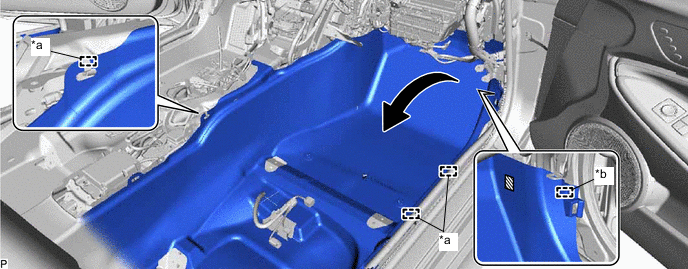

      A01VSQ8C01
      *a Направляющая *b Зажим
      A01VSCU Фиксатор - -

    3. Освободите фиксатор и отогните передний напольный коврик в сборе, как показано на рисунке.

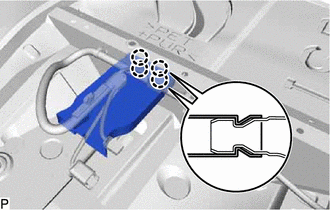

    4. A01VSDE

      Отцепите 4 захвата, чтобы снять задний воздуховод № 4.

  33. СНИМИТЕ ПРАВЫЙ ШУМОИЗОЛЯТОР ПЕРЕДНЕГО ПОЛА

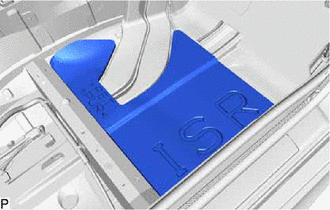

    1. A01VSJL

      Снимите правый шумоизолятор переднего пола.

  34. СНИМИТЕ ЗАДНИЙ ВОЗДУХОВОД № 3

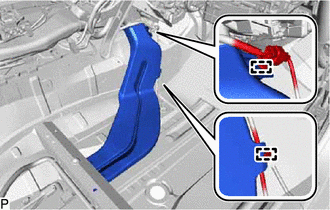

    1. A01VRNZ

      Освободите 2 зажима и отсоедините жгут проводов.

    2. Снимите задний воздуховод № 3.

  35. СНИМИТЕ ВОЗДУХОВОД ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1

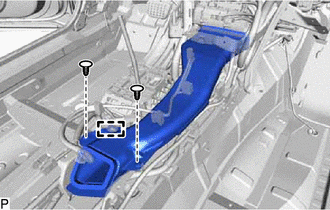

    1. A01VSQV

      Расцепите зажим.

    2. Снимите 2 фиксатора и воздуховод вещевого ящика в облицовке туннеля пола № 1.

  36. СНИМИТЕ СКОБУ КРЕПЛЕНИЯ ПАНЕЛИ ПРИБОРОВ К ПОЛУ № 2

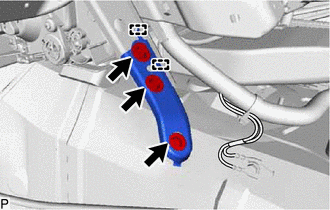

    1. A01VSRX

      Выверните 3 болта.

    2. Освободите 2 направляющие и снимите скобу крепления панели приборов к полу № 2.

  37. СНИМИТЕ КРЫШКУ ЗАЩИТНОЙ НАКЛАДКИ ПАНЕЛИ ПРИБОРОВ

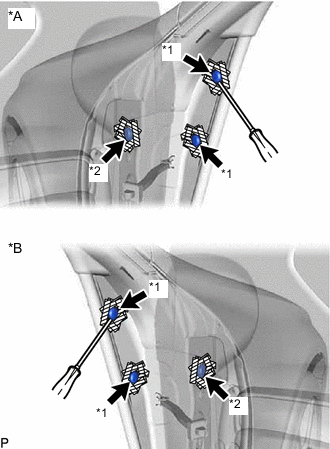

    1. A01VT0TC01
      *A Для левой стороны
      *B Для правой стороны
      *1 Крышка защитной накладки панели приборов (А)
      *2 Крышка защитной накладки панели приборов (В)
      A01VSCU Защитная клейкая лента

      Наклейте защитную клейкую ленту вокруг 6 крышек защитных накладок панели приборов.

    2. С помощью отвертки снимите 4 крышки защитной накладки панели приборов (А) и 2 крышки защитной накладки панели приборов (В).

  38. СНЯТЬ УСИЛЕНИЕ ПАНЕЛИ ПРИБОРОВ В СБОРЕ С КОНДИЦИОНЕРОМ

    Note


    • Обязательно поддерживайте кондиционер в сборе при снятии, иначе может быть поврежден кронштейн кондиционера в сборе.

    • Перед демонтажем кондиционера в сборе освободитесь от статического электричества, прикоснувшись к кузову автомобиля, чтобы не повредить детали.


    1. Выверните 3 болта и отсоедините 3 провода соединения с массой.

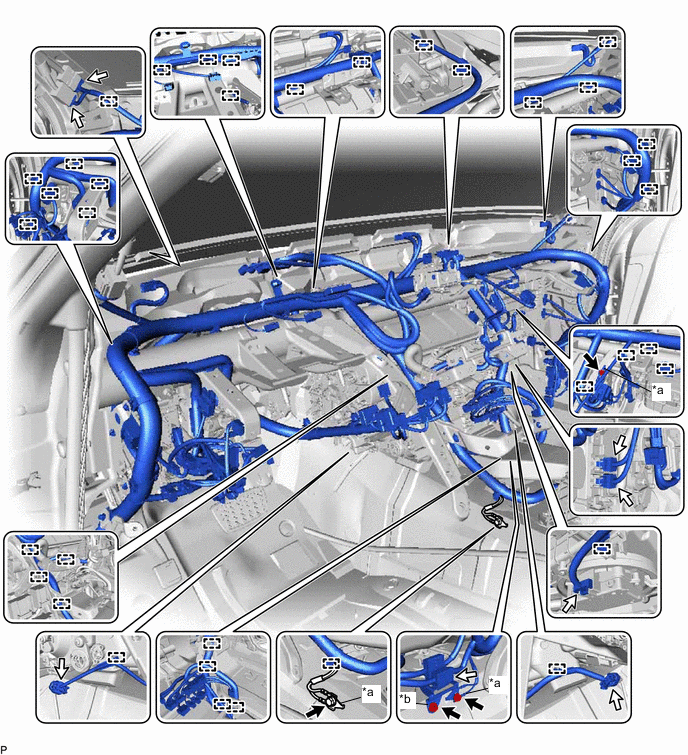

      A01VRYVC02
      *a Провод соединения с массой *b Кронштейн

    2. Выверните болт и отсоедините кронштейн.

    3. Отсоедините все разъемы.

    4. Расцепите все зажимы.

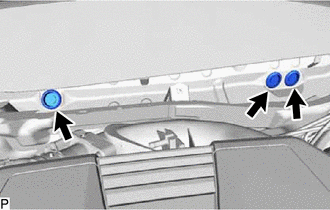

    5. A01VTBH

      Удалите пробки 3 отверстий.

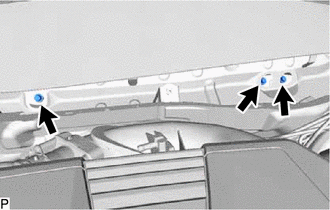

    6. A01VR8M

      Выверните 3 болта.

    7. С помощью SST отверните гайку и выверните 8 болтов, как показано на рисунке.

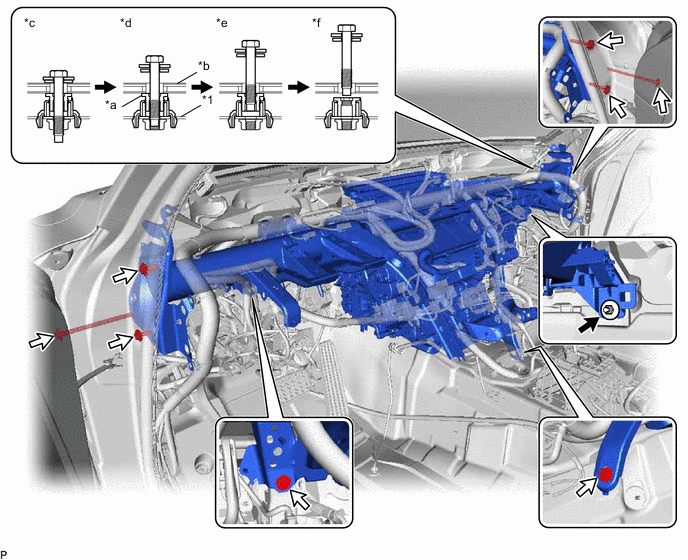

      A01VSMOC01
      *1 Усиление панели приборов в сборе - -
      *a Подвижное кольцо *b Кузов автомобиля
      *c Шаг 1 *d Шаг 2
      *e Шаг 3 *f Шаг 4
      A01VSSW Гайка A01VSHN Болт
      SST
      09812-00010

    8. Освободите 3 направляющих и снимите усиление панели приборов вместе с кондиционером, как показано на рисунке.

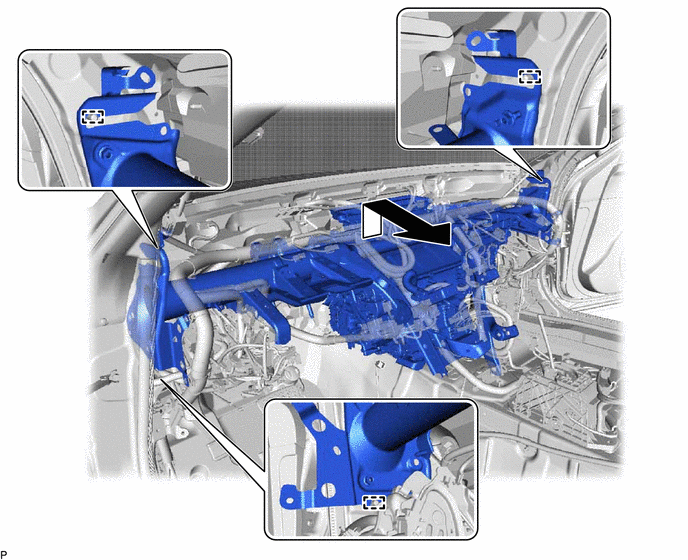

      A01VR8X

  39. СНИМИТЕ КОНДИЦИОНЕР В СБОРЕ

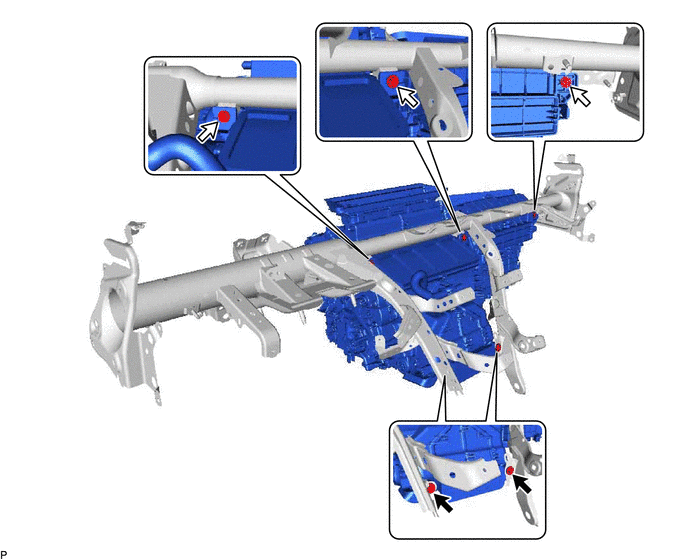

    1. Выверните 2 винта, 3 болта и снимите кондиционер в сборе с усиления панели приборов в сборе.

      A01VT4JC01
      A01VSSW Винт A01VSHN Болт
