СИСТЕМА ОСВЕЩЕНИЯ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

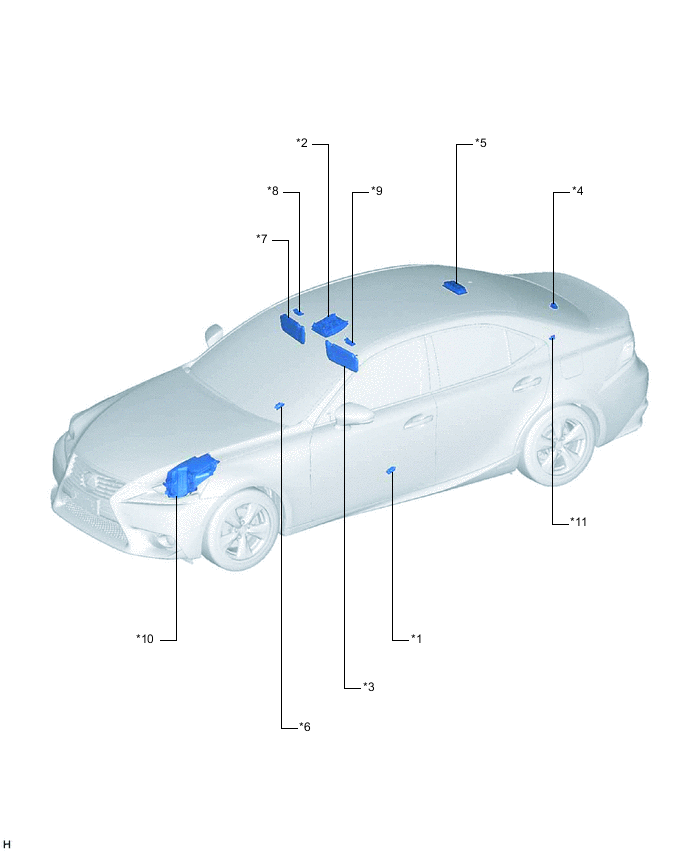

ИЛЛЮСТРАЦИЯ
| *1 | ЛАМПА ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ДВЕРИ В СБОРЕ | *2 | ЛАМПА ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 В СБОРЕ |
| *3 | ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ | *4 | ЛАМПА НАПРАВЛЕННОГО ОСВЕЩЕНИЯ В СБОРЕ |
| *5 | ЛЕВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ | *6 | ЛАМПА ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ДВЕРИ В СБОРЕ |
| *7 | ПРАВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ | *8 | ЛАМПА ПРАВОГО АКСЕССУАРНОГО ЗЕРКАЛА В СБОРЕ |
| *9 | ЛАМПА ЛЕВОГО АКСЕССУАРНОГО ЗЕРКАЛА В СБОРЕ | *10 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ DC/DC |
| *11 | КОНДЕНСАТОР НАСТРОЙКИ РАДИОПРИЕМНИКА | - | - |

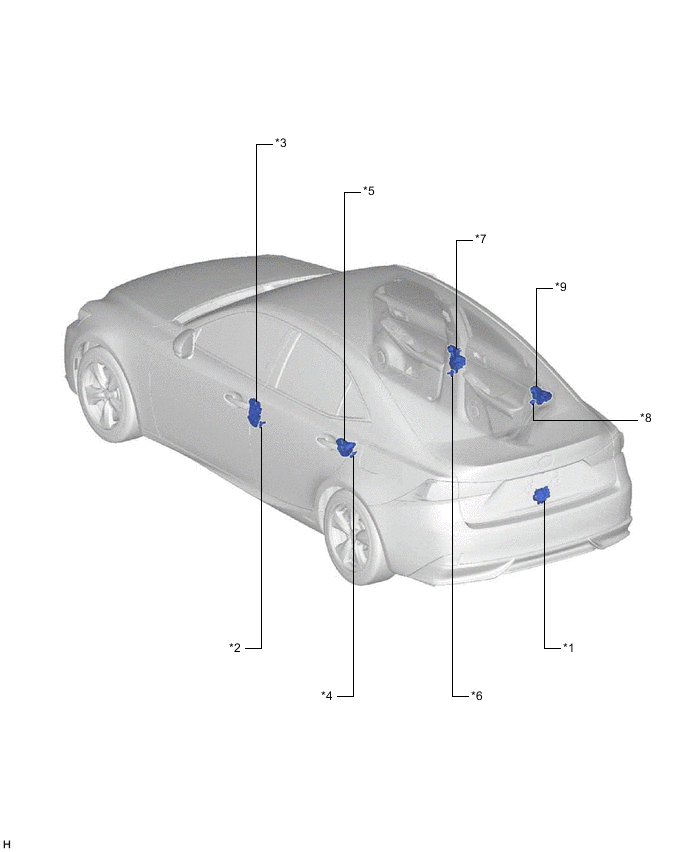

ИЛЛЮСТРАЦИЯ
| *1 | ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ | *4 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
| *5 | ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ | *6 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *7 | ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ | *8 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
| *9 | ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ | - | - |

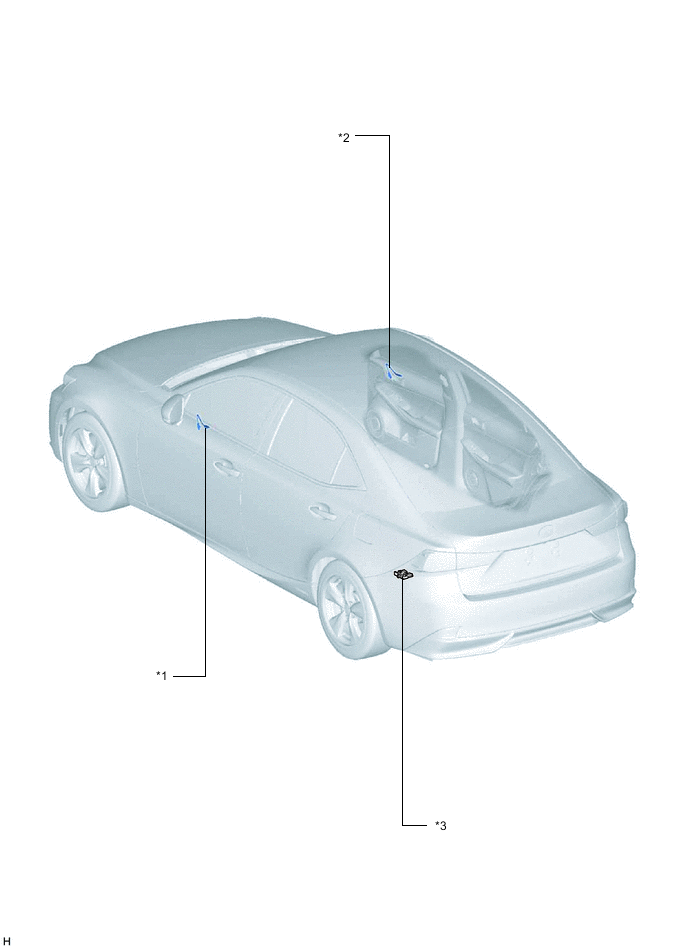

ИЛЛЮСТРАЦИЯ
| *1 | ЛАМПА ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ | *2 | ЛАМПА ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | БЛОК ПЛАВКИХ ВСТАВОК В СБОРЕ - ПРЕДОХРАНИТЕЛЬ J/B LH-B |
- | - |

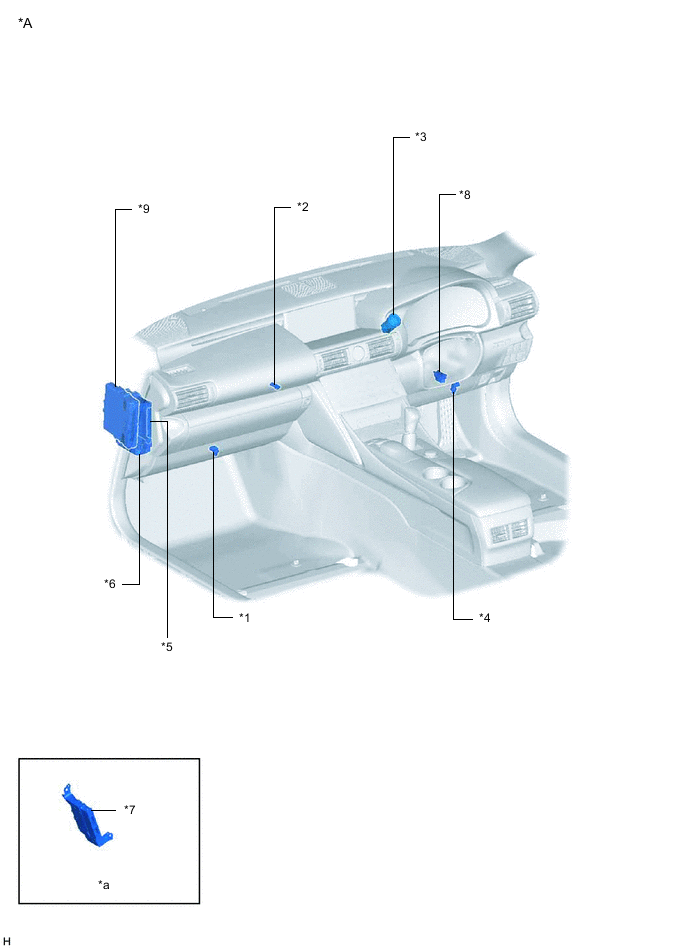

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ЛЕВАЯ ЛАМПА ОСВЕЩЕНИЯ САЛОНА 1 В СБОРЕ | *2 | ЛАМПА ОСВЕЩЕНИЯ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ |
| *3 | ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ | *4 | ПРАВАЯ ЛАМПА ОСВЕЩЕНИЯ САЛОНА 1 В СБОРЕ |
| *5 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *6 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ – ПРЕДОХРАНИТЕЛЬ ECU-ACC - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 1 - ПРЕДОХРАНИТЕЛЬ ECU-B - ПРЕДОХРАНИТЕЛЬ DOME - РЕЛЕ ACC - РЕЛЕ IG1 № 3 - РЕЛЕ DOME CUT |
| *7 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *8 | DLC3 |
| *9 | ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ | - | - |
| *a | Установочное положение этой детали приводится в сервисном бюллетене. | - | - |

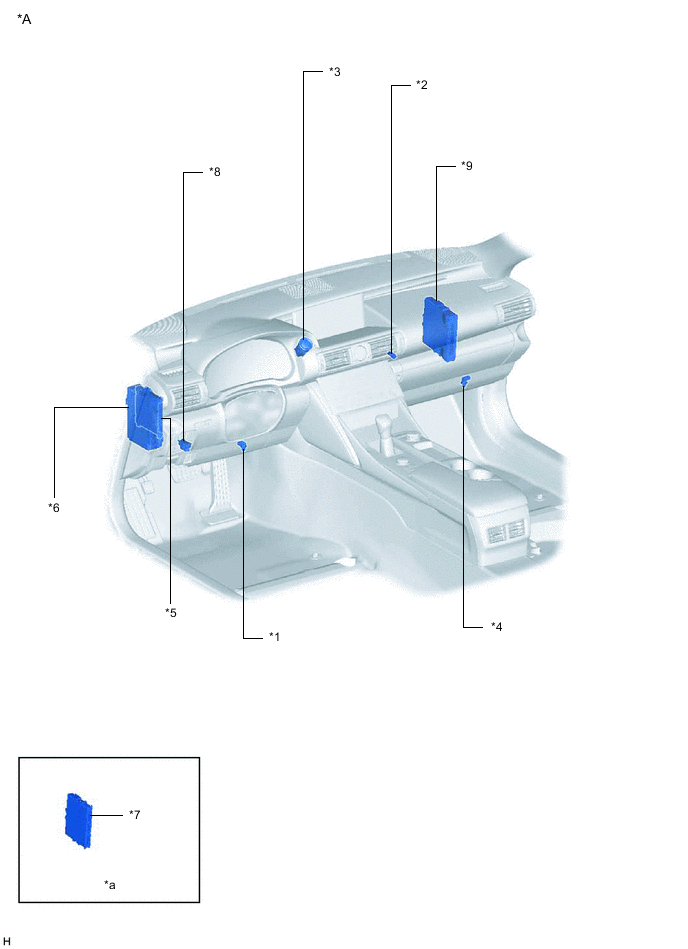

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ЛЕВАЯ ЛАМПА ОСВЕЩЕНИЯ САЛОНА 1 В СБОРЕ | *2 | ЛАМПА ОСВЕЩЕНИЯ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ |
| *3 | ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ | *4 | ПРАВАЯ ЛАМПА ОСВЕЩЕНИЯ САЛОНА 1 В СБОРЕ |
| *5 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *6 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ – ПРЕДОХРАНИТЕЛЬ ECU-ACC - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 1 - ПРЕДОХРАНИТЕЛЬ ECU-B - ПРЕДОХРАНИТЕЛЬ DOME - РЕЛЕ ACC - РЕЛЕ IG1 № 3 - РЕЛЕ DOME CUT |
| *7 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *8 | DLC3 |
| *9 | ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ | - | - |
| *a | Установочное положение этой детали приводится в сервисном бюллетене. | - | - |
