СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN Прекращение обмена данными с ЭБУ сертификации

ОПИСАНИЕ

Неисправность Неисправность Неисправный участок
Прекращение обмена данными с ЭБУ сертификации

Выполняется любое из следующих условий:


  • На экране "CAN Bus Check" (проверка шины CAN) GTS не отображается "Certification (Smart)"

    Нажмите здесь Click here

  • Выводимые коды DTC системы передачи данных (начинающиеся на U) соответствуют "Режиму прекращения обмена данными с ЭБУ сертификации" в "Таблице комбинаций кодов DTC".

    Нажмите здесь Click here


  • Вспомогательная шина или разъем ЭБУ сертификации (ЭБУ электронного ключа зажигания)

  • Цепь питания ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

  • Цепь массы ЭБУ сертификации (ЭБУ электронного ключа зажигания)

  • ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

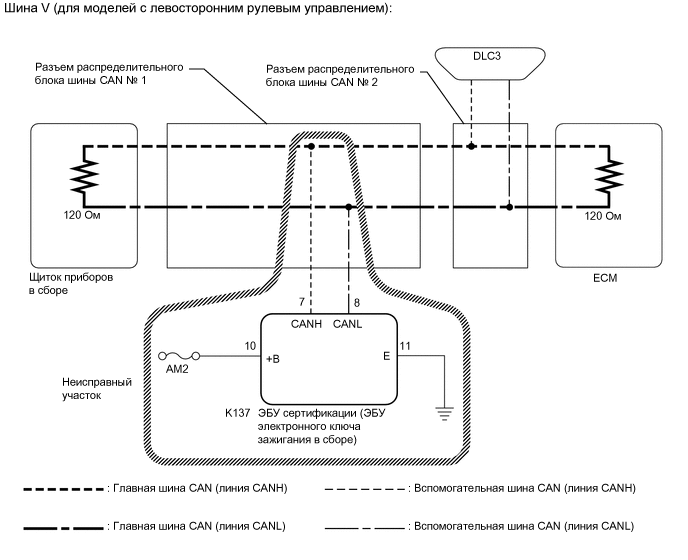

A01MRILE26

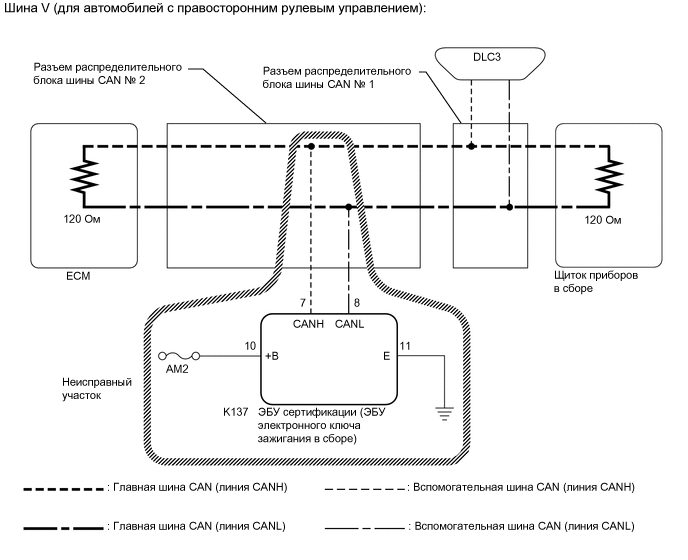

A01MRILE27

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Перед измерением сопротивления шины CAN, выключите питание и оставьте автомобиль в покое на 1 минуту или более, не приводя в действие ключ, любые другие переключатели и не открывая/закрывая двери. После этого отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    Нажмите здесь Click here

  • Так как порядок проведения диагностики важен для получения корректных результатов, начните поиск неисправностей с раздела "Порядок поиска неисправностей", если выводятся коды DTC, связанные с системой передачей данных CAN.

    Нажмите здесь Click here

  • После ремонта выполните процедуру проверки кодов DTC и убедитесь, что коды DTC не выводятся снова.

  • Процедура проверки кодов DTC: Включите питание (IG) и подождите не менее 20 с.

  • После ремонта выполните проверку шины CAN и убедитесь, что отображаются все ЭБУ и датчики, подсоединенные к системе передачи данных CAN.

    Нажмите здесь Click here

  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

Tech Tips


  • Управление выключателем питания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА ОБРЫВ (ЭБУ СЕРТИФИКАЦИИ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ))


    1. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    2. A01MTD4C63
      *a

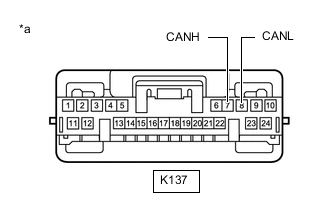

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

      Отсоедините разъем K137 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      K137-7 (CANH) - K137-8 (CANL) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 54 - 69 Ом
      Результат
      Результат
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ))

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)


    1. A01MSSIC25
      *a

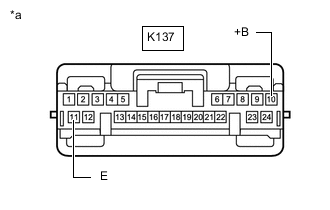

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Значение Заданные условия
      K137-11 (E) - масса Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи Менее 1 Ом

    2. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Значение Заданные условия
      K137-10 (+B) - масса Питание выключено 11 - 14 В
      Результат
      Результат
      OK
      NG

    OK

    ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
