СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN, Diagnostic DTC:U0129

Код DTC Наименование DTC
U0129 Нарушение связи с блоком управления системы тормозов

ОПИСАНИЕ

№ DTC Неисправность Условие обнаружения DTC Неисправный участок Примечание
U0129 Нарушение связи с блоком управления системы тормозов Нарушение связи с ЭБУ системы противоскольжения в сборе продолжается.

  • Вспомогательная шина или разъем ЭБУ системы противоскольжения

  • Цепь питания ЭБУ системы противоскольжения в сборе

  • Цепь массы ЭБУ системы противоскольжения

  • ЭБУ системы противоскольжения

Tech Tips

Поскольку ЭБУ контроля вспомогательной шины для вспомогательной шины 15 отсутствует, все ЭБУ обнаруживают прекращение обмена данными и регистрируют коды DTC.

Tech Tips

Данный порядок выполнения диагностики предназначен для случаев, когда ЭБУ гибридной системы в сборе выводит код DTC U0129 (на экране GTS отображается: управление гибридной системой).

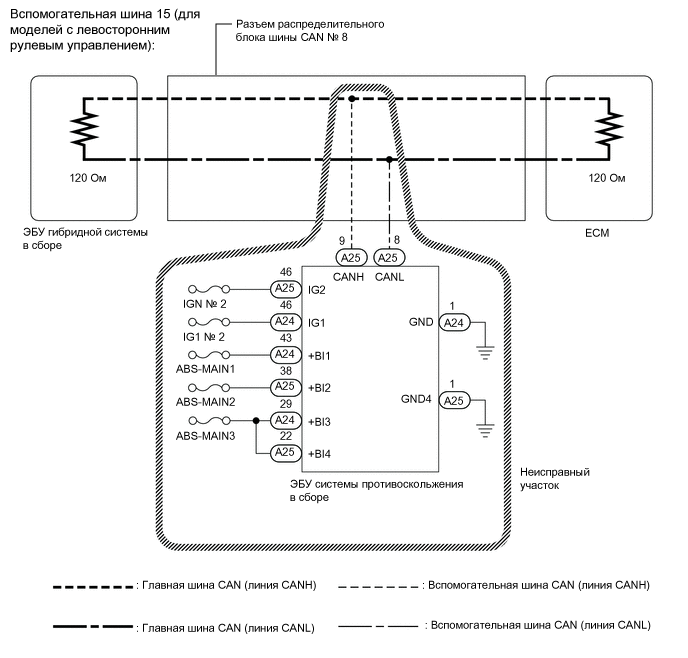

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01MST8E09
A01MST8E10

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Перед измерением сопротивления шины CAN, выключите питание и оставьте автомобиль в покое на 1 минуту или более, не приводя в действие ключ, любые другие переключатели и не открывая/закрывая двери. После этого отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    Нажмите здесь Click here

  • Так как порядок проведения диагностики важен для получения корректных результатов, начните поиск неисправностей с раздела "Порядок поиска неисправностей", если выводятся коды DTC, связанные с системой передачей данных CAN.

    Нажмите здесь Click here

  • После ремонта выполните проверку шины CAN и убедитесь, что отображаются все ЭБУ и датчики, подсоединенные к системе передачи данных CAN.

    Нажмите здесь Click here

  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

Tech Tips


  • Управление выключателем питания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНОВА ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC


    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Chassis / ABS/VSC/TRC / Trouble Codes.


      Chassis > ABS/VSC/TRC > Trouble Codes
      OK
      DTC C1242 не выводится.
      Результат
      Результат
      OK
      NG

    NG

    ПЕРЕЙДИТЕ К ПРОЦЕДУРЕ ДИАГНОСТИКИ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМ КОДОМ DTC Нажмите здесь Click here

    OK

  2. СНОВА ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC


    1. Снова проверьте диагностические коды неисправности DTC.


      Powertrain > Hybrid Control > Trouble Codes

      Tech Tips

      Если ЭБУ гибридной системы выводит коды DTC U0100 и DTC U0129, проверьте вспомогательные цепи вспомогательной шины 15.

      Результат
      Результат Перейти к

      ЭБУ гибридной системы выводит только код DTC U0129.

      (дисплей GTS: управление гибридной системой)

      		 А

      ЭБУ гибридной системы выводит коды DTC U0100 и U0129.

      (дисплей GTS: управление гибридной системой)

      		 B

    B

    ПЕРЕЙДИТЕ К ПРОЦЕДУРЕ ДИАГНОСТИКИ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМ КОДОМ DTC Нажмите здесь Click here

    А

  3. ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ЛИНИЯ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ В СБОРЕ)


    1. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    2. Отсоедините разъем А25 ЭБУ системы противоскольжения в сборе.

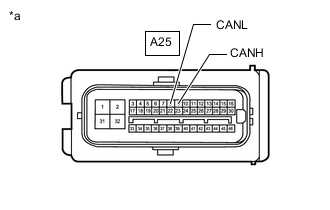

    3. A01MTXQC16
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы противоскольжения)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A25-9 (CANH) -A25-8 (CANL) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 54-69 Ом
      Результат
      Результат Следующий шаг
      OK (для моделей с левосторонним рулевым управлением) А
      OK (для моделей с правосторонним рулевым управлением) B
      NG C

    А

    ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ Нажмите здесь Click here

    B

    ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ Нажмите здесь Click here

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ЛИНИЮ CAN ИЛИ РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ В СБОРЕ)
