СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | КАМЕРА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ ОБ УХОДЕ С ПОЛОСЫ (для моделей с системой предупреждения об уходе с полосы) |
*2 | ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (со стороны водителя) (для моделей с системой запоминания положения сиденья) |
| *3 | ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ | *4 | ECM |
| *5 | ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА В СБОРЕ (для моделей с предаварийной системой безопасности). |
*6 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *7 | ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (со стороны переднего пассажира) (для моделей с системой запоминания положения сиденья) |
- | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *2 | ЭБУ СЕТЕВОГО ШЛЮЗА (для моделей с ЭБУ сетевого шлюза) |
| *3 | ЭБУ АМОРТИЗАТОРА (ДЛЯ МОДЕЛЕЙ С СИСТЕМОЙ AVS) |
*4 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
| *5 | ДАТЧИК РЫСКАНЬЯ | *6 | РАДИОПРИЕМНИК В СБОРЕ |
| *7 | ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР | *8 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *9 | ЩИТОК ПРИБОРОВ В СБОРЕ | *10 | ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *2 | ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ |
| *3 | КОМПОНЕНТНЫЙ СТЕРЕОЭКВАЛАЙЗЕР В СБОРЕ (для моделей с системой ASC) |
*4 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для моделей с системой запоминания положения сиденья) |
| *5 | МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (для моделей с электроприводами регулировки наклона и телескопического изменения высоты) |
*6 | DLC3 |
| *7 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ (для моделей с системой сенсорной помощи при парковке LEXUS) |
*8 | ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ (для моделей с предаварийной системой безопасности). |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | - | - |

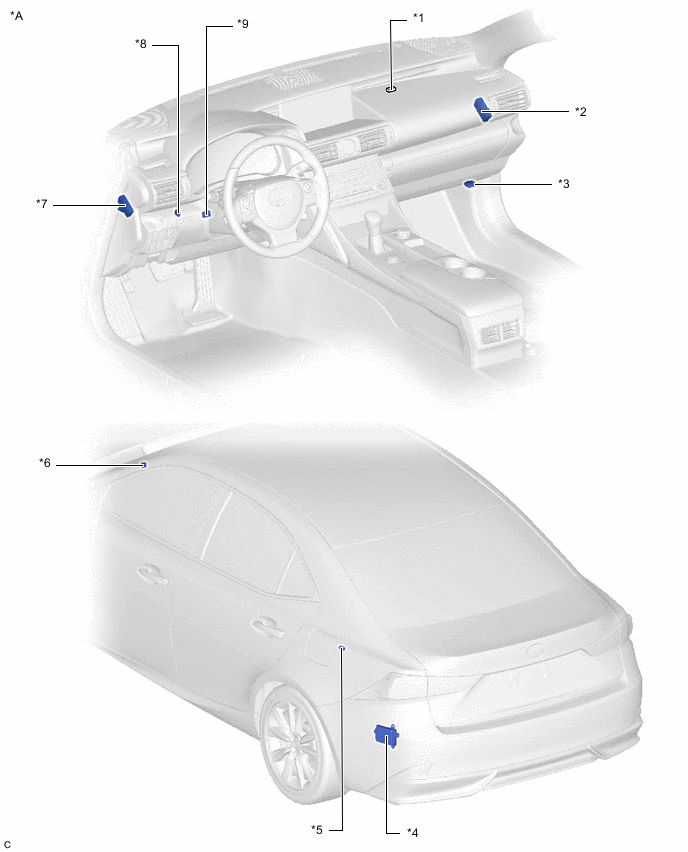

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | КОНТАКТ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА | *2 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 |
| *3 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 3 | *4 | ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН (для моделей с системой контроля слепых зон) |
| *5 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 15 | *6 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 12 |
| *7 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 | *8 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 8 |
| *9 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 5 | - | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | КАМЕРА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ ОБ УХОДЕ С ПОЛОСЫ (для моделей с системой предупреждения об уходе с полосы) |
*2 | ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (со стороны переднего пассажира) (для моделей с системой запоминания положения сиденья) |
| *3 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ | *4 | ECM |
| *5 | ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА В СБОРЕ (для моделей с предаварийной системой безопасности). |
*6 | ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
| *7 | ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (со стороны водителя) (для моделей с системой запоминания положения сиденья) |
- | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА | *2 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *3 | ЭБУ АМОРТИЗАТОРА (ДЛЯ МОДЕЛЕЙ С СИСТЕМОЙ AVS) |
*4 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
| *5 | ДАТЧИК РЫСКАНЬЯ | *6 | РАДИОПРИЕМНИК В СБОРЕ |
| *7 | ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР | *8 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *9 | ЭБУ СЕТЕВОГО ШЛЮЗА (для моделей с ЭБУ сетевого шлюза) |
*10 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | КОМПОНЕНТНЫЙ СТЕРЕОЭКВАЛАЙЗЕР В СБОРЕ (для моделей с системой ASC) |
*2 | ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ (для моделей с предаварийной системой безопасности). |
| *3 | МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (для моделей с электроприводами регулировки наклона и телескопического изменения высоты) |
*4 | DLC3 |
| *5 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для моделей с системой запоминания положения сиденья) |
*6 | ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ |
| *7 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ (для моделей с системой сенсорной помощи при парковке LEXUS) |
*8 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | - | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 | *2 | КОНТАКТ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА |
| *3 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 7 | *4 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 4 |
| *5 | ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН (для моделей с системой контроля слепых зон) |
*6 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 15 |
| *7 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 12 | *8 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 |
| *9 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6 | - | - |
