СТУПИЦА ЗАДНЕГО КОЛЕСА УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ПОДШИПНИК И СТУПИЦУ ЗАДНЕГО КОЛЕСА В СБОРЕ




   1. Закрепите кулак задней подвески в сборе в тисках между алюминиевыми пластинами.

      Note

      Не затягивайте тиски слишком сильно.

   2. Установите подшипник и ступицу заднего колеса в сборе, а также пластину стояночного тормоза в сборе на кулак задней подвески в сборе и закрепите 4 болтами.

      Torque:

      75 Н*м  { 765 кгс*см, 55 фунт-сила-фута }

2. УСТАНОВИТЕ ПРОТИВОПЫЛЕВОЙ КОЛПАК ПОДШИПНИКА ЗАДНЕГО КОЛЕСА № 1



   1.

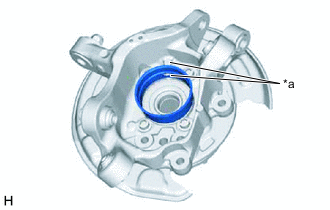

      *a

      Отверстие

      Установите новый противопылевой колпак подшипника заднего колеса № 1 на поворотный кулак в сборе, совместив отверстие для заднего датчика частоты вращения в противопылевом колпаке подшипника заднего колеса № 1 с отверстием в кулаке задней подвески в сборе.

   2.

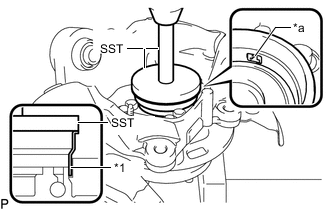

      *1	Противопылевой колпак подшипника заднего колеса № 1
      *a	Отверстие

      При помощи SST и пресса установите противопылевой колпак подшипника заднего колеса № 1.

      SST

      09950-70010   ( 09951-07150 )

      09951-01000

3. УСТАНОВИТЕ ЗАДНЮЮ ПОЛУОСЬ В СБОРЕ



   1.

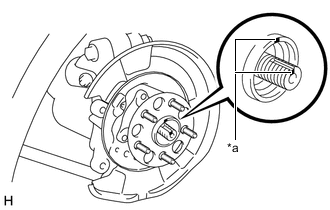

      *a

      Метка

      Установите заднюю ось в сборе на задний приводной вал в сборе.

      Note

      Совместите метки на заднем приводном валу в сборе и ступице заднего колеса с подшипником в сборе.

4. ВРЕМЕННО ЗАКРЕПИТЕ ЗАДНИЙ ВЕРХНИЙ РЫЧАГ УПРАВЛЕНИЯ В СБОРЕ

   Нажмите здесь Click here

5. ВРЕМЕННО УСТАНОВИТЕ ЗАДНИЙ ВЕРХНИЙ РЫЧАГ УПРАВЛЕНИЯ № 1 В СБОРЕ

   Нажмите здесь Click here

6. УСТАНОВИТЕ НИЖНЮЮ ИЗОЛИРУЮЩУЮ ПРОКЛАДКУ ЗАДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ

   Нажмите здесь Click here

7. УСТАНОВИТЕ ВЕРХНЮЮ ИЗОЛИРУЮЩУЮ ПРОКЛАДКУ ЗАДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ

   Нажмите здесь Click here

8. УСТАНОВИТЕ ЗАДНЮЮ ЦИЛИНДРИЧЕСКУЮ ВИНТОВУЮ ПРУЖИНУ

   Нажмите здесь Click here

9. ВРЕМЕННО ЗАКРЕПИТЕ ЗАДНИЙ АМОРТИЗАТОР В СБОРЕ

   Нажмите здесь Click here

10. УСТАНОВИТЕ СТОЙКУ ЗАДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

    Нажмите здесь Click here

11. ПРЕДВАРИТЕЛЬНО ЗАКРЕПИТЕ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ




    1. Установите рычаг задней подвески № 1 в сборе на кулак задней подвески в сборе и предварительно закрепите болтом и гайкой.

       Note

       Поскольку у гайки имеется фиксатор, не поворачивайте гайку. При затягивании болта гайка должна оставаться неподвижной.

       Tech Tips

       Резьбовой конец вставляемого болта должен быть обращен к передней части автомобиля.

12. УСТАНОВИТЕ РЫЧАГ РЕГУЛИРОВКИ СХОЖДЕНИЯ В СБОРЕ

    Нажмите здесь Click here

13. УСТАНОВИТЕ СТОЯНОЧНЫЙ ТОРМОЗ В СБОРЕ

    Нажмите здесь Click here

14. УСТАНОВИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК

    Нажмите здесь Click here

15. УСТАНОВИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

    Нажмите здесь Click here

16. СЛЕГКА ЗАТЯНИТЕ ГАЙКУ ВАЛА ЗАДНЕЙ ПОЛУОСИ




    1. Очистите резьбовые части заднего приводного вала в сборе и новой гайки вала задней полуоси не оставляющим осадка растворителем.

       Note




       • Обязательно выполните эту операцию даже для нового заднего приводного вала в сборе.

       • Не допускайте попадания на резьбовые части масла и посторонних частиц.

    2. С помощью торцевого ключа (32 мм), не затягивая, заверните гайку вала задней полуоси, включив тормоз.

       Torque:

       290 Н*м  { 2957 кгс*см, 214 фунт-сила-футов }

       Note

       Накерните гайку вала задней полуоси после выполнения рассмотренных ниже проверок люфта и биения.

       Tech Tips

       Включив стояночные тормоза, наживите новую гайку вала задней полуоси.

17. СНИМИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

    Нажмите здесь Click here

18. СНИМИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК

    Нажмите здесь Click here

19. ПРОВЕРЬТЕ ЛЮФТ ПОДШИПНИКА СТУПИЦЫ ЗАДНЕГО КОЛЕСА

    Нажмите здесь Click here

20. ПРОВЕРЬТЕ БИЕНИЕ СТУПИЦЫ ЗАДНЕГО КОЛЕСА

    Нажмите здесь Click here

21. УСТАНОВИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК

    Нажмите здесь Click here

22. УСТАНОВИТЕ ПРОБКУ РЕГУЛИРОВОЧНОГО ОТВЕРСТИЯ КОЛОДКИ СТОЯНОЧНОГО ТОРМОЗА

    Нажмите здесь Click here

23. УСТАНОВИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

    Нажмите здесь Click here

24. УСТАНОВИТЕ ГАЙКУ ВАЛА ЗАДНЕЙ ПОЛУОСИ




    1.

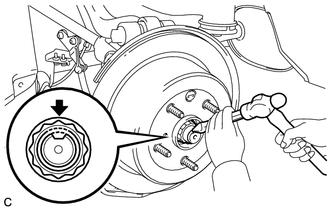

       С помощью молотка и зубила накерните гайку задней полуоси.

25. УСТАНОВИТЕ ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ




    1. Установите задний датчик частоты вращения на кулак задней подвески и закрепите его 2 болтами.

       Torque:

       8,5 Н*м  { 87 кгс*см, 75 фунт-сила-дюймов }

26. ДОБЕЙТЕСЬ УСТОЙЧИВОСТИ ПОДВЕСКИ

    Нажмите здесь Click here

27. ОКОНЧАТЕЛЬНО ЗАКРЕПИТЕ ЗАДНИЙ ВЕРХНИЙ РЫЧАГ УПРАВЛЕНИЯ В СБОРЕ




    1. Окончательно затяните гайку заднего верхнего рычага управления в сборе.

       Torque:

       190 Н*м  { 1937 кгс*см, 140 фунт-сила-футов }

       Note

       Так как болт снабжен фиксатором, не поворачивайте его. При затягивании гайки болт должен оставаться неподвижным.

    2. Закрепите задний датчик частоты вращения на заднем верхнем рычаге управления с помощью болта.

       Torque:

       8,5 Н*м  { 87 кгс*см, 75 фунт-сила-дюймов }

28. ОКОНЧАТЕЛЬНО ЗАКРЕПИТЕ ЗАДНИЙ ВЕРХНИЙ РЫЧАГ УПРАВЛЕНИЯ № 1 В СБОРЕ




    1. Окончательно затяните гайку заднего верхнего рычага управления № 1 в сборе.

       Torque:

       150 Н*м  { 1530 кгс*см, 111 фунт-сила-футов }

       Note

       Так как болт снабжен фиксатором, не поворачивайте его. При затягивании гайки болт должен оставаться неподвижным.

29. ОКОНЧАТЕЛЬНО ЗАКРЕПИТЕ ЗАДНИЙ АМОРТИЗАТОР В СБОРЕ

    Нажмите здесь Click here

30. ОКОНЧАТЕЛЬНО ЗАКРЕПИТЕ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 2 В СБОРЕ

    Нажмите здесь Click here

31. ОКОНЧАТЕЛЬНО ЗАКРЕПИТЕ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

    Нажмите здесь Click here

32. УСТАНОВИТЕ ДАТЧИК ВЫСОТЫ ЗАДНЕЙ ПОДВЕСКИ В СБОРЕ

    Нажмите здесь Click here

33. ОТРЕГУЛИРУЙТЕ СТОЯНОЧНЫЙ ТОРМОЗ

    Нажмите здесь Click here

34. УСТАНОВИТЕ РЕЛЕ ЭЛЕКТРОДВИГАТЕЛЯ ABS




    1. Выключив питание, установите 2 реле электродвигателя ABS (реле электродвигателя ABS № 1 и реле электродвигателя ABS № 2).

    2. Сбросьте коды DTC.

       Нажмите здесь Click here

35. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО

    Torque:

    103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }

36. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ УГЛЫ УСТАНОВКИ ЗАДНИХ КОЛЕС

    Нажмите здесь Click here

37. ПРОВЕРЬТЕ СИГНАЛ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

    Нажмите здесь Click here

38. ИНИЦИАЛИЗИРОВАТЬ СИГНАЛ ДАТЧИКА ВЫСОТЫ ПОДВЕСКИ

    Нажмите здесь Click here

39. ОТРЕГУЛИРУЙТЕ НАПРАВЛЕНИЕ СВЕТА ФАР (для моделей с газоразрядными фарами)

    Нажмите здесь Click here

40. ОТРЕГУЛИРУЙТЕ НАПРАВЛЕНИЕ СВЕТА ФАР (для моделей со светодиодными фарами)

    Нажмите здесь Click here
