СИСТЕМА SFI (для моделей без системы РОГ) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

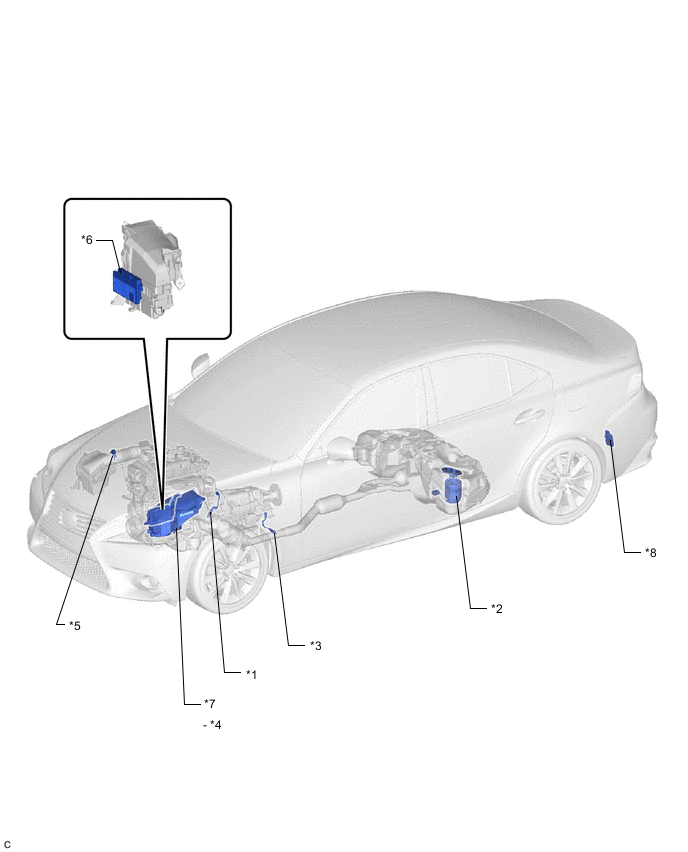

ИЛЛЮСТРАЦИЯ
| *1 | ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ | *2 | ТОПЛИВНЫЙ НАСОС (низкого давления) |
| *3 | ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК | *4 | СИЛОВОЙ ПОЛУПРОВОДНИКОВЫЙ ИНТЕГРИРОВАННЫЙ ЭБУ |
| *5 | ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ | *6 | ECM |
| *7 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ | *8 | ЭБУ ТОПЛИВНОГО НАСОСА |

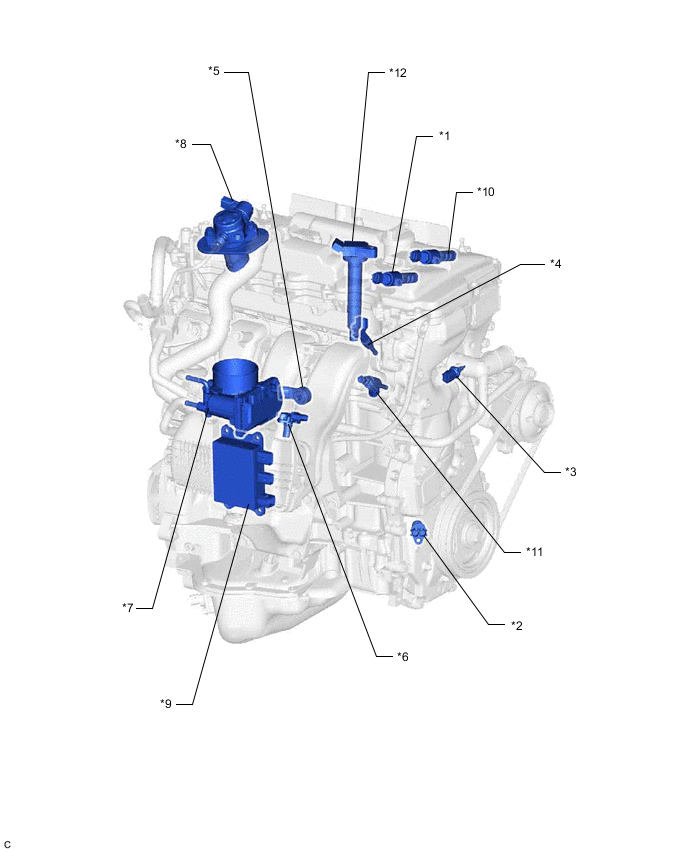

ИЛЛЮСТРАЦИЯ
| *1 | ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (для распредвала впускных клапанов) | *2 | ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА |
| *3 | ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ | *4 | ТОПЛИВНАЯ ФОРСУНКА (для впрыска во впускной канал) |
| *5 | ДАТЧИК ДЕТОНАЦИИ | *6 | ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ |
| *7 | КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ | *8 | ТОПЛИВНЫЙ НАСОС (высокого давления) |
| *9 | ЭЛЕКТРОННЫЙ БЛОК ПРИВОДА ФОРСУНОК (ЭБП) | *10 | ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (для распредвала выпускных клапанов) |
| *11 | ТОПЛИВНАЯ ФОРСУНКА (для непосредственного впрыска) | *12 | КАТУШКА ЗАЖИГАНИЯ В СБОРЕ |

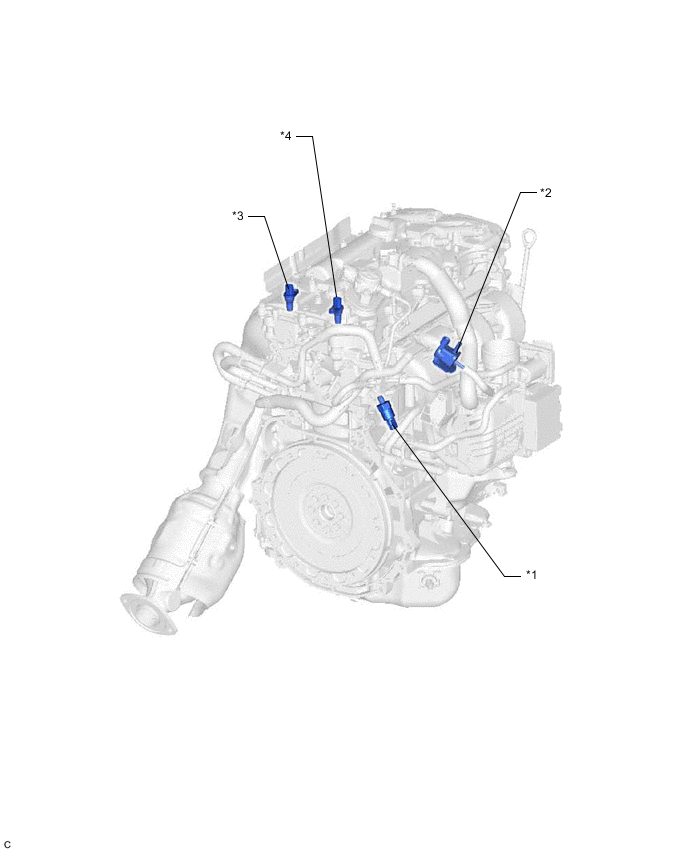

ИЛЛЮСТРАЦИЯ
| *1 | ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ СИСТЕМЕ | *2 | ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ |
| *3 | ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для выпускных клапанов) | *4 | ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для впускных клапанов) |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ |
| *3 | DLC3 | - | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ |
| *3 | DLC3 | - | - |
