УСТАНОВКА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

    Для моделей с 2AD-FHV: Нажмите здесь Click here

    Для моделей с 2AD-FTV: Нажмите здесь Click here

    для моделей с 2AR-FE: Нажмите здесь Click here

    для моделей с 3ZR-FAE: Нажмите здесь Click here

    Для моделей с 3ZR-FE: Нажмите здесь Click here

    для моделей с 2WW: Нажмите здесь Click here

  2. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 (для моделей с 2WW)

    Нажмите здесь Click here

  3. СНИМИТЕ ИЗОЛЯТОР ВЕРХНЕЙ ПАНЕЛИ КОЖУХА № 3 (для моделей с 2WW)

    Нажмите здесь Click here

  4. СОБЕРИТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ

    Нажмите здесь Click here

  5. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note


    • После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи.

      Нажмите здесь Click here

    • Для моделей с автоматической системой кондиционирования:

      Перед тем, как отсоединять провод от отрицательного (-) вывода аккумуляторной батареи, обязательно выберите режим FACE.

  6. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    CAUTION:

    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Note

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесь Click here

  7. ОТСОЕДИНИТЕ ТРУБКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ


    1. A01QPA5

      Выверните болт и поверните Г-образный соединитель.

    2. Отсоедините трубопровод низкого давления.

    3. Снимите с трубки низкого давления в сборе кольцевое уплотнение.

      Note

      Для предотвращения проникновения влаги и инородных частиц загерметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.

    4. Отсоедините трубку высокого давления в сборе.

    5. Снимите с трубки высокого давления кольцевое уплотнение.

      Note

      Для предотвращения проникновения влаги и инородных частиц загерметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.

  8. ОТСОЕДИНИТЕ ПАТРУБОК ОТОПИТЕЛЯ


    1. A01QR5JC01
      *1 Выходной патрубок отопителя А
      *2 Входной патрубок отопителя А

      С помощью плоскогубцев зажмите захваты хомута и сдвиньте хомут, чтобы отсоединить выходной патрубок отопителя A.

    2. Зажмите плоскогубцами захваты хомута и сдвиньте хомут, чтобы отсоединить впускной патрубок отопителя A.

      Note


      • Никогда не прикладывайте чрезмерного усилия к выходному патрубку отопителя A и входному патрубку отопителя A.

      • Приготовьте поддон или кусок ткани для сбора утечек охлаждающей жидкости.

  9. СНИМИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

    Нажмите здесь Click here

  10. СНИМИТЕ РУЛЕВУЮ КОЛОНКУ В СБОРЕ

    Нажмите здесь Click here

  11. СНИМИТЕ ЗАДНИЙ ВОЗДУХОВОД № 1

    A01QQYM

    1. Освободите 8 захватов и снимите задний воздуховод № 1.

  12. СНИМИТЕ ВОЗДУХОВОД В СБОРЕ


    1. A01QPBE

      Отверните 2 гайки и снимите воздуховод в сборе.

  13. СНИМИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ


    1. Отсоедините разъем датчика автоматического управления освещением (датчика солнечной радиации) и открепите 2 зажима жгута проводов.

    2. A01QQ5P

      Освободите 3 крепления и снимите сопло оттаивателя.

  14. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (для моделей с левосторонним рулевым управлением)


    1. A01QRNX

      Для моделей с подогревателем PTC:

      Отсоедините разъемы.

    2. Отверните 2 болта и отсоедините распределительный блок панели приборов в сборе.

      A01QSS7C02
      *1 Распределительный блок панели приборов в сборе *2 Правый интегрированный блок ЭБУ

    3. Отверните болт и 2 гайки, и отсоедините правый интегрированный блок ЭБУ.

    4. Отсоедините все разъемы.

    5. Выверните 3 болта и отсоедините каждый провод соединения с массой.

    6. Открепите все зажимы и выверните 2 болта, чтобы отсоединить жгут проводов панели приборов.

  15. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)


    1. A01QPZG

      Для моделей с подогревателем PTC:

      Отсоедините разъемы.

    2. Выверните болт, отверните гайку и отсоедините ЭБУ запуска и останова двигателя.

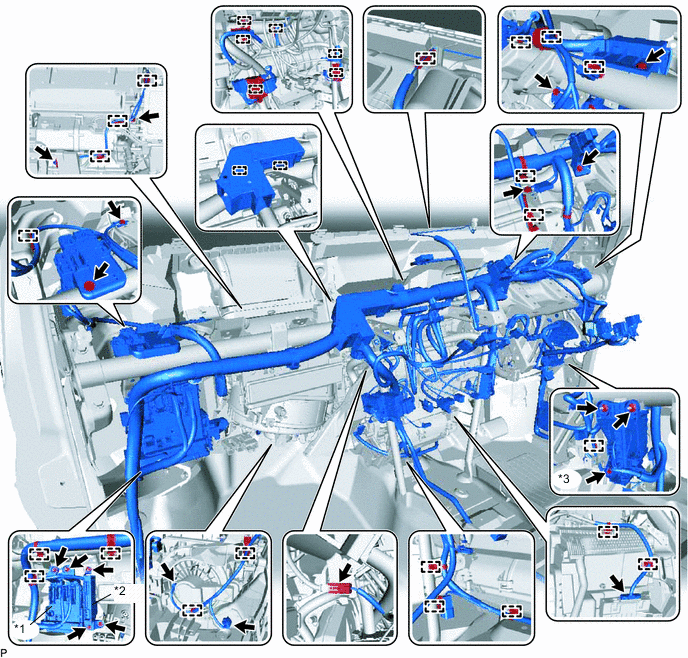

      A01QOSVC02
      *1 ЭБУ запуска и останова двигателя *2 Распределительный блок панели приборов в сборе
      *3 Правый интегрированный блок ЭБУ - -

    3. Отверните 2 гайки и болт, и отсоедините распределительный блок панели приборов в сборе.

    4. Отверните болт и 2 гайки, и отсоедините правый интегрированный блок ЭБУ.

    5. Отсоедините все разъемы.

    6. Выверните 3 болта и отсоедините каждый провод соединения с массой.

    7. Открепите все зажимы и выверните 3 болта, чтобы отсоединить жгут проводов панели приборов.

  16. СНИМИТЕ СКОБУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ


    1. С помощью съемника фиксаторов снимите фиксатор, а затем отогните передний напольный коврик в сборе.

    2. A01QPHL

      Выверните болт, винт, отверните гайку и снимите скобу панели приборов № 1 в сборе.

  17. СНИМИТЕ СКОБУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ


    1. С помощью съемника фиксаторов снимите фиксатор, а затем отогните передний напольный коврик в сборе.

    2. A01QU99

      Выверните болт, винт, отверните гайку и снимите скобу панели приборов № 2 в сборе.

  18. СНИМИТЕ УСИЛЕНИЕ ПАНЕЛИ ПРИБОРОВ В СБОРЕ


    1. Выверните 9 болтов и снимите усиление панели приборов.

      A01QP23

  19. СНИМИТЕ ВОЗДУХОВОД № 2 В СБОРЕ


    1. A01QT38

      Освободите 2 захвата и снимите воздуховод № 2 в сборе.

      Note

      Если какие-либо из захватов воздуховода № 2 в сборе треснули или деформировались во время снятия, обязательно замените воздуховод новым. Невыполнение этого указания может привести к выпадению воздуховода № 2 в сборе или появлению шума.

  20. СНИМИТЕ ВОЗДУХОВОД № 3 В СБОРЕ


    1. A01QRR4

      Освободите 2 захвата и снимите воздуховод № 3 в сборе.

      Note

      Если какие-либо из захватов воздуховода № 3 в сборе треснули или деформировались во время снятия, обязательно замените воздуховод новым. Невыполнение этого указания может привести к выпадению воздуховода № 3 в сборе или появлению шума.

  21. СНИМИТЕ КОНДИЦИОНЕР В СБОРЕ


    1. Отсоедините сливной шланг охладителя.

      A01QRK4

    2. Выверните болт, отверните гайку и снимите кондиционер.

  22. СНИМИТЕ ВЕНТИЛЯТОР В СБОРЕ

    Нажмите здесь Click here

  23. СНИМИТЕ ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ В СБОРЕ (для моделей с правосторонним рулевым управлением)

    Нажмите здесь Click here

  24. СНИМИТЕ ВОЗДУХОВОД СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с автоматическим кондиционером)


    1. A01QSPZ

      Отцепите 2 захвата и снимите воздуховод системы кондиционирования в сборе.

  25. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ОПОРЫ КОНСОЛИ


    1. A01QR66

      Выкрутите винт и снимите левый кронштейн опоры консоли.

  26. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ОПОРЫ КОНСОЛИ


    1. A01QSHC

      Отцепите 2 захвата и снимите правый кронштейн опоры консоли.

  27. СНИМИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

    Нажмите здесь Click here

  28. СНИМИТЕ СЛИВНОЙ ШЛАНГ КОНДИЦИОНЕРА


    1. A01QRP6

      Снимите сливной шланг системы кондиционирования.

  29. СНИМИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с автоматическим кондиционером)


    1. Освободите все зажимы.

      A01QSX7

    2. Отсоедините все разъемы.

    3. Снимите жгут проводов системы кондиционирования, как показано на рисунке.
