ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (с правой стороны) УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ КРОНШТЕЙН НОЖКИ СИДЕНЬЯ




   1.

      Закрепите направляющую.

   2. Присоедините зажим и установите кронштейн ножки сиденья, закрепив его 4 болтами.

      Torque:

      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

2. УСТАНОВИТЕ ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ




   1. Наклоните спинку сиденья вперед до упора.

   2. Установите правое заднее сиденье в сборе в салон.

      Note

      Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

   3. Временно закрепите правое заднее сиденье в сборе 5 болтами.

   4.

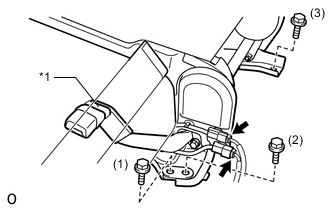

      *1	Резиновая лента

      Затяните 3 болта на задней стороне сиденья.

      Torque:

      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

      Tech Tips

      Затягивайте болты в порядке, указанном на рисунке.

   5. для моделей с системой предупреждения о непристегнутых ремнях безопасности сидений:

      Подсоедините 2 разъема.

   6. Пропустите центральный поясной ремень безопасности правого заднего сиденья в сборе под резиновыми лентами обивки подушки раздельного заднего сиденья.

   7.

      Для моделей с системой подогрева сидений:




      1. Закрепите зажим жгута проводов.

      2. Подсоедините разъем.

   8.

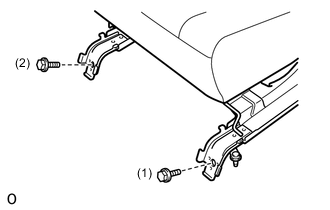

      Затяните 2 болта на передней стороне сиденья.

      Torque:

      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

      Tech Tips

      Затягивайте болты в порядке, указанном на рисунке.

3. УСТАНОВИТЕ БОКОВУЮ НАКЛАДКУ НОЖЕК ЗАДНЕГО СИДЕНЬЯ № 2




   1.

      Введите в зацепление 4 захвата и установите боковую накладку ножек заднего сиденья № 2.

4. УСТАНОВИТЕ ПЕРЕДНЮЮ КРЫШКУ КРОНШТЕЙНА ПРАВОГО ЗАДНЕГО СИДЕНЬЯ




   1.

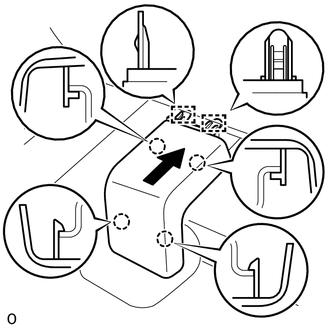

      Присоедините 2 направляющие и 4 захвата, чтобы установить крышку переднего кронштейна правого заднего сиденья в направлении, показанном на рисунке стрелкой.

5. ПРОВЕРЬТЕ СИСТЕМУ ПОДОГРЕВАТЕЛЯ СИДЕНЬЯ
