ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (с правой стороны) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ КРОНШТЕЙН НОЖКИ СИДЕНЬЯ


    1. Закрепите направляющую.

    2. Присоедините зажим и установите кронштейн ножки сиденья, закрепив его 4 болтами.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

  2. УСТАНОВИТЕ ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ


    1. Наклоните спинку сиденья вперед до упора.

    2. Установите правое заднее сиденье в сборе в салон.

      Note

      Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

    3. Временно закрепите правое заднее сиденье в сборе 5 болтами.

    4. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

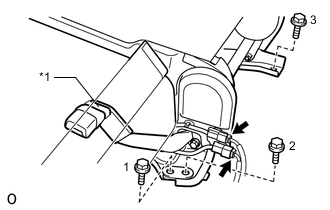

    5. A00YVRNC02
      *1 Резиновая лента

      Затяните 3 болта на задней стороне сиденья.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

      Tech Tips

      Затягивайте болты в порядке, указанном на рисунке.

    6. для моделей с системой предупреждения о непристегнутых ремнях безопасности сидений:

      Подсоедините 2 разъема.

    7. Установите резиновую ленту.

    8. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.

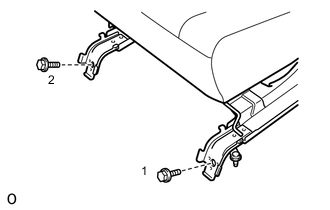

    9. A00YXEGE01

      Затяните 2 болта на передней стороне сиденья.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

      Tech Tips

      Затягивайте болты в порядке, указанном на рисунке.

  3. УСТАНОВИТЕ БОКОВУЮ НАКЛАДКУ НОЖЕК ЗАДНЕГО СИДЕНЬЯ № 2


    1. Введите в зацепление 4 захвата и установите боковую накладку ножек заднего сиденья № 2.

  4. УСТАНОВИТЕ ПЕРЕДНЮЮ КРЫШКУ КРОНШТЕЙНА ПРАВОГО ЗАДНЕГО СИДЕНЬЯ

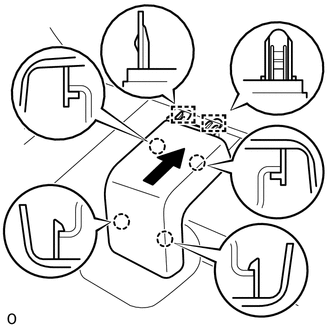

    1. A00YUES

      Присоедините 2 направляющие и 4 захвата, чтобы установить крышку переднего кронштейна правого заднего сиденья в направлении, показанном на рисунке стрелкой.
