ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (с правой стороны) ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

Работайте в защитных перчатках. Будьте осторожны, не порежьтесь об острые кромки рамы спинки сиденья, рамы подушки сиденья и регулятора угла наклона.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ПОДОГРЕВАТЕЛЬ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с системой подогрева сидений)

    Нажмите здесь Click here

  2. УСТАНОВИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ

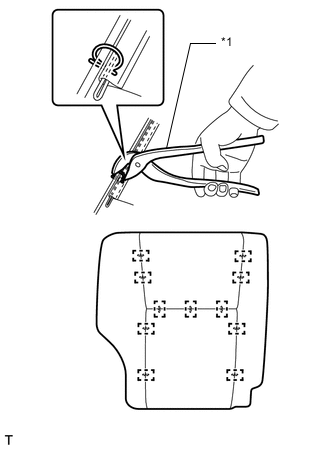

    1. B0029T9C01
      *1 Щипцы для витковых пружин

      Установите на место обивку спинки заднего раздельного сиденья.

    2. Установите обивку спинки раздельного заднего сиденья на подушку правого заднего сиденья и закрепите ее 11 новыми витковыми пружинами, используя щипцы для витковых пружин.

      Note


      • Будьте осторожны, не повредите подушку спинки раздельного заднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке спинки раздельного заднего сиденья.

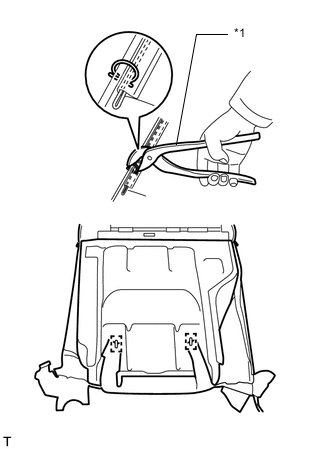

    3. B0029MDC01
      *1 Щипцы для витковых пружин

      С помощью щипцов для витковых пружин установите 2 новые витковые пружины.

      Note


      • Будьте осторожны, не повредите подушку спинки раздельного заднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке спинки раздельного заднего сиденья.

  3. УСТАНОВИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ С ПОДУШКОЙ


    1. Временно установите обивку спинки раздельного заднего сиденья с подушкой на раму спинки правого заднего сиденья в сборе.

    2. B002ANS

      Установите 2 опоры подголовника заднего сиденья и закрепите 4 захватами.

    3. B0029MX

      Введите в зацепление 6 креплений.

  4. УСТАНОВИТЕ ПАНЕЛЬ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ

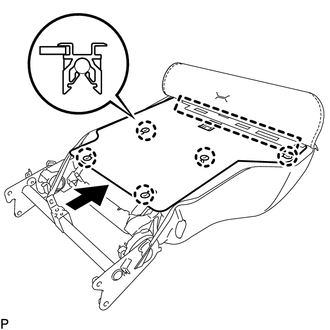

    1. B002A0I

      Переместите панель спинки правого заднего сиденья в направлении, указанном на рисунке стрелкой, чтобы ввести в зацепление направляющую.

    2. Введите в зацепление 5 захватов, чтобы установить панель спинки правого заднего сиденья в сборе.

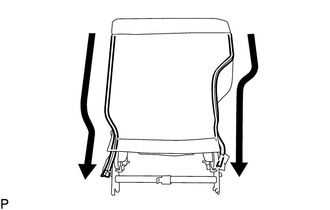

    3. B002999

      Застегните 2 застежки.

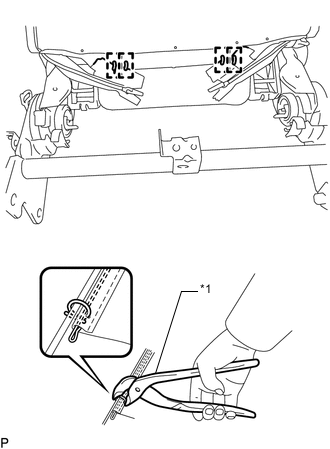

    4. B002A5QC01
      *1 Щипцы для витковых пружин

      С помощью щипцов для витковых пружин установите 4 новых витковых пружин и подсоедините 2 отрезка крепежной ленты.

      Note


      • Будьте осторожны, не повредите подушку спинки раздельного заднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке спинки раздельного заднего сиденья.

  5. УСТАНОВИТЕ СПИНКУ ПРАВОГО СИДЕНЬЯ № 1 В СБОРЕ


    1. B002AF2

      Установите спинку правого сиденья № 1 в сборе на регулятор наклона правого заднего сиденья и закрепите ее 2 болтами.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

  6. УСТАНОВИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Нажмите здесь Click here

  7. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ ПОЯСНОЙ РЕМЕНЬ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Нажмите здесь Click here

  8. УСТАНОВИТЕ ТРОС УПРАВЛЕНИЯ РЕГУЛЯТОРОМ СИДЕНЬЯ № 2

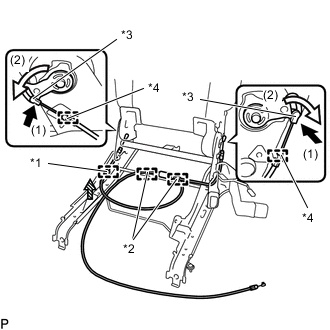

    1. B0029GJC01
      *1 Зажим троса А
      *2 Хомут
      *3 Наконечник троса
      *4 Зажим троса В

      Пропустите трос управления регулятором сиденья № 2 в сборе через отверстие регулятор наклона правого заднего сиденья в сборе.

    2. Введите в зацепление зажим троса (А).

    3. Установите 2 зажима.

    4. Подсоедините 2 конца троса в порядке, указанном на рисунке.

    5. Подсоедините 2 зажима троса (В).

  9. УСТАНОВИТЕ ЗАДНИЙ МОЛДИНГ ПОДУШКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ


    1. B0029JRC01
      *1 Зажим
      *2 Направляющая

      Введите в зацепление направляющую и захват, чтобы установить задний молдинг подушки правого заднего сиденья.

    2. для моделей с системой предупреждения о непристегнутых ремнях безопасности сидений:

      Введите в зацепление 2 зажима, чтобы подсоединить жгут проводов.

  10. УСТАНОВИТЕ МОЛДИНГ ПОДУШКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ


    1. B0029R9

      Установите молдинг правого заднего сиденья и закрепите его захватом и 2 направляющими.

  11. УСТАНОВИТЕ ПЕТЛЮ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с направляющей системы фиксации детских кресел)


    1. B00297P

      Введите в зацепление 2 захвата, чтобы установить петлю спинки правого заднего сиденья в сборе.

  12. УСТАНОВИТЕ ПЕТЛЮ СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с направляющей системы фиксации детских кресел)


    1. B0029O0

      Введите в зацепление 2 захвата, чтобы установить петлю спинки левого заднего сиденья в сборе.

  13. УСТАНОВИТЕ ОБИВКУ ЗАДНЕГО СИДЕНЬЯ


    1. B002A06

      для моделей без направляющей системы фиксации детских кресел:


      1. Введите в зацепление захват, чтобы закрепить обивку заднего сиденья.

      2. Установите фиксатор и вверните винт.

    2. B002AOM

      Для моделей с направляющей системы фиксации детских кресел:


      1. Введите в зацепление 4 захвата, чтобы установить обивку заднего сиденья.

      2. Вверните винт.

  14. УСТАНОВИТЕ ОБИВКУ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ


    1. B002A4H

      для моделей без направляющей системы фиксации детских кресел:


      1. Введите в зацепление захват, чтобы закрепить обивку спинки правого заднего сиденья.

      2. Установите фиксатор и вверните винт.

    2. B002AKA

      Для моделей с направляющей системы фиксации детских кресел:


      1. Установите обивку спинки правого заднего сиденья и введите в зацепление 4 захвата.

      2. Заверните винт.

  15. УСТАНОВИТЕ КАРКАС ПОДУШКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    1. B002AAK

      Закрепите раму подушки правого заднего сиденья в сборе с помощью 4 втулок и 4 болтов.

      Torque:
      21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }

    2. Подсоедините трос управления регулятором сиденья № 2 в сборе к раме подушки правого заднего сиденья в сборе и закрепите 2 зажимами.

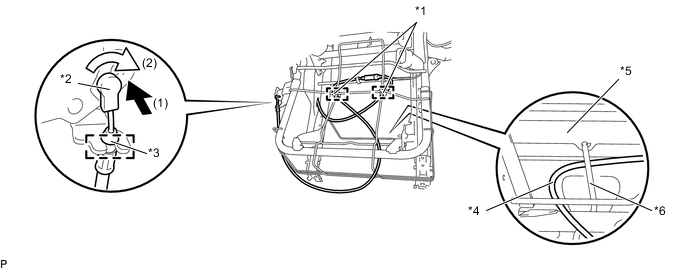

      B002A2YC03
      *1 Зажим *2 Наконечник троса
      *3 Зажим троса *4 Трос управления регулятором сиденья № 2
      *5 Подушка раздельного заднего сиденья *6 Провод

      Note

      Пропустите трос управления регулятором сиденья № 2 в сборе между подушкой правого раздельного заднего сиденья и проводом рамы подушки правого заднего сиденья.

    3. Подсоедините конец троса в порядке, указанном на рисунке.

    4. Присоедините зажим троса.

  16. УСТАНОВИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ

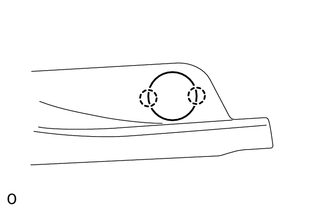

    1. B002A76

      Введите в зацепление 2 захвата, чтобы установить обивку спинки заднего сиденья.

  17. УСТАНОВИТЕ ПОДОГРЕВАТЕЛЬ ПОДУШКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с системой подогрева сидений)

    Нажмите здесь Click here

  18. УСТАНОВИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ


    1. Установите на место обивку подушки заднего раздельного сиденья.

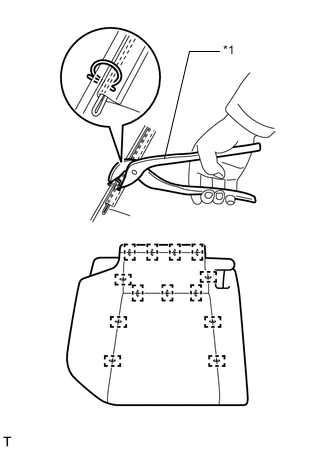

    2. B0029HLC01
      *1 Щипцы для витковых пружин

      Установите обивку правой подушки раздельного заднего сиденья на подушку заднего сиденья и закрепите ее 13 новыми витковыми пружинами, используя щипцы для витковых пружин.

      Note


      • Будьте осторожны, не повредите обивку подушки раздельного заднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке подушки раздельного заднего сиденья.

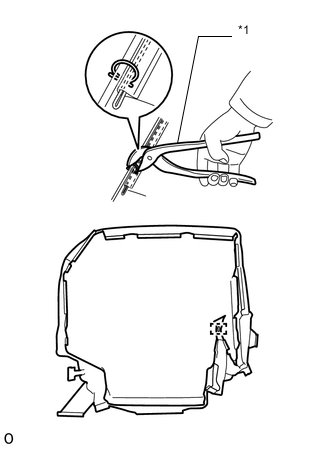

    3. B002AJGC01
      *1 Щипцы для витковых пружин

      С помощью щипцов для витковых пружин установите новую витковую пружину.

      Note


      • Будьте осторожны, не повредите обивку подушки раздельного заднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке подушки раздельного заднего сиденья.

  19. УСТАНОВИТЕ ОБИВКУ ПОДУШКИ ЗАДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ

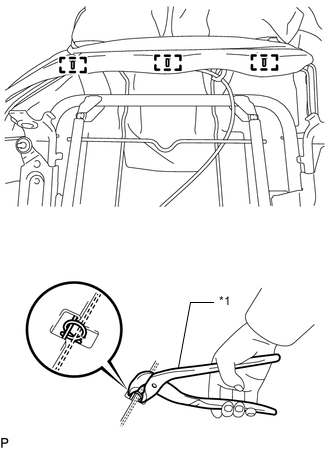

    1. B002A70C01
      *1 Щипцы для витковых пружин

      С помощью щипцов для витковых пружин установите 3 новые витковые пружины.

    2. B002A8U

      Установите обивку подушки раздельного сиденья с подушкой на раму подушки правого заднего сиденья в сборе и закрепите ее 18 креплениями.

    3. B0029DN

      Для моделей с системой подогрева сидений:


      1. Подсоедините разъем.

      2. Введите в зацепление 4 зажима, чтобы подсоединить жгут проводов.

  20. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 2

    B0029Q6

    1. Присоедините направляющую и 4 захвата, чтобы установить накладку петли подушки заднего сиденья № 2.

  21. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 1


    1. B002AEZ

      Присоедините направляющую и 4 захвата, чтобы установить накладку петли подушки заднего сиденья № 1.

  22. УСТАНОВИТЕ РУЧКУ ОТПУСКАНИЯ ПРАВОГО РЕГУЛЯТОРА НАКЛОНА


    1. B002994

      Установите ручку отпускания правого регулятора наклона и закрепите ее 3 винтами.

  23. УСТАНОВИТЕ КРЫШКУ ОБИВКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ

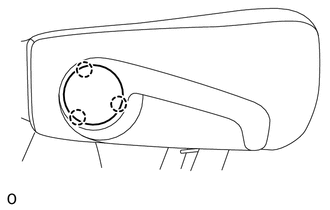

    1. B002AIH

      Введите в зацепление 3 захвата, чтобы закрепить крышку обивки правого заднего сиденья.

  24. УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    1. Установите подголовник заднего сиденья в сборе.
