ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (с правой стороны) ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ



   1.

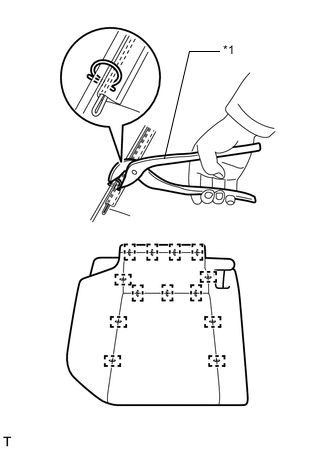

      *1	Щипцы для витковых пружин

      Установите на место обивку спинки заднего раздельного сиденья.

   2. Установите обивку спинки раздельного заднего сиденья на подушку правого заднего сиденья и закрепите ее 11 новыми витковыми пружинами, используя щипцы для витковых пружин.

      Note




      • Будьте осторожны, не повредите подушку спинки раздельного заднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке спинки раздельного заднего сиденья.

   3.

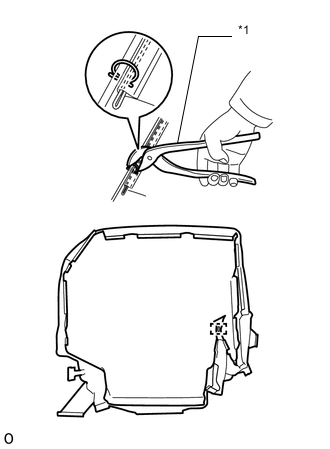

      *1	Щипцы для витковых пружин

      С помощью щипцов для витковых пружин установите 2 новые витковые пружины.

      Note




      • Будьте осторожны, не повредите подушку спинки раздельного заднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке спинки раздельного заднего сиденья.

   4. Установите обивку спинки раздельного заднего сиденья с подушкой на раму подушки правого заднего сиденья в сборе.

   5. Установите 2 зажима.

2. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ПОДГОЛОВНИКА ЗАДНЕГО СИДЕНЬЯ




   1. Установите 2 держателя подголовника заднего сиденья и закрепите их 4 захватами.

3. УСТАНОВИТЕ ПАНЕЛЬ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ




   1. Введите в зацепление зажим и 5 захватов и установите панель спинки правого заднего сиденья.

   2.

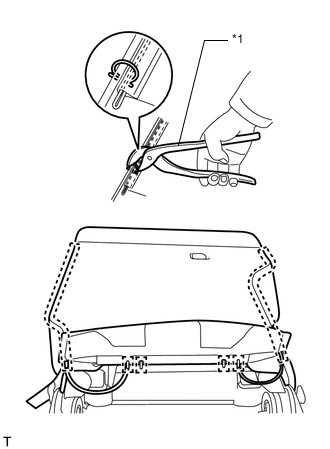

      *1	Щипцы для витковых пружин

      С помощью щипцов для витковых пружин установите 4 новых витковых пружин и подсоедините 2 отрезка крепежной ленты.

      Note




      • Будьте осторожны, не повредите подушку спинки раздельного заднего сиденья.

      • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке спинки раздельного заднего сиденья.

4. УСТАНОВИТЕ СПИНКУ ПРАВОГО СИДЕНЬЯ № 1 В СБОРЕ




   1. Установите спинку правого сиденья № 1 в сборе на регулятор наклона правого заднего сиденья и закрепите ее 2 болтами.

      Torque:

      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

5. УСТАНОВИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

   Нажмите здесь Click here

6. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ ПОЯСНОЙ РЕМЕНЬ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

   Нажмите здесь Click here

7. УСТАНОВИТЕ ТРОС УПРАВЛЕНИЯ РЕГУЛЯТОРОМ СИДЕНЬЯ № 2




   1.

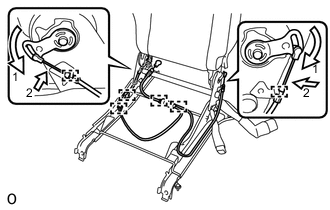

      Подсоедините 2 троса в порядке, показанном на рисунке.

   2. Прикрепите 2 зажима к концам троса.

   3. Введите в зацепление 4 зажима и установите трос управления регулятором сиденья № 2.

8. УСТАНОВИТЕ ЗАДНИЙ МОЛДИНГ ПОДУШКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ




   1. Присоедините зажим и захват, чтобы установить задний молдинг подушки правого заднего сиденья.

   2. для моделей с системой предупреждения о непристегнутых ремнях безопасности сидений:

      Установите 2 зажима.

9. УСТАНОВИТЕ МОЛДИНГ ПОДУШКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ




   1. Установите молдинг правого заднего сиденья и закрепите его захватом и 2 зажимами.

10. УСТАНОВИТЕ ОБИВКУ ЗАДНЕГО СИДЕНЬЯ




    1. Введите в зацепление захват, чтобы закрепить обивку заднего сиденья.

    2. Установите фиксатор и вверните винт.

11. УСТАНОВИТЕ ОБИВКУ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ




    1. Введите в зацепление захват, чтобы закрепить обивку спинки правого заднего сиденья.

    2. Установите фиксатор и вверните винт.

12. УСТАНОВИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ




    1. Установите на место обивку подушки заднего раздельного сиденья.

    2.

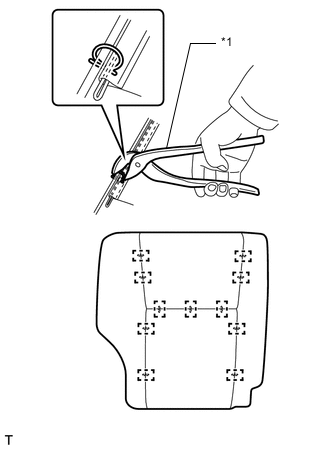

       *1	Щипцы для витковых пружин

       Установите обивку правой подушки раздельного заднего сиденья на подушку заднего сиденья и закрепите ее 13 новыми витковыми пружинами, используя щипцы для витковых пружин.

       Note




       • Будьте осторожны, не повредите обивку подушки раздельного заднего сиденья.

       • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке подушки раздельного заднего сиденья.

    3.

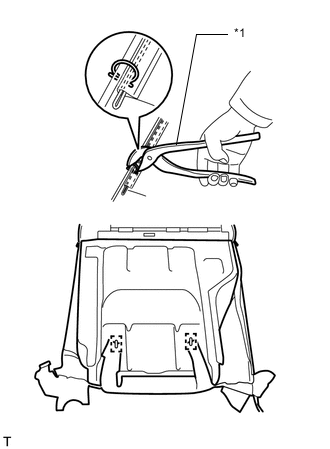

       *1	Щипцы для витковых пружин

       С помощью щипцов для витковых пружин установите новую витковую пружину.

       Note




       • Будьте осторожны, не повредите обивку подушки раздельного заднего сиденья.

       • Обеспечьте надежную установку витковых пружин, как показано на рисунке, не допуская образования складок на обивке подушки раздельного заднего сиденья.

    4. Установите обивку подушки раздельного заднего сиденья с подушкой на раму подушки заднего сиденья в сборе.

    5. Введите в зацепление 18 крепления.

13. УСТАНОВИТЕ ПОДУШКУ ПРАВОГО СИДЕНЬЯ № 1 В СБОРЕ




    1. Установите подушку правого сиденья № 1 и закрепите ее 2 втулками и 2 болтами.

       Torque:

       21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }

    2. Чтобы установить обивку спинки заднего сиденья, введите в зацепление 2 захвата.

    3. Установите 3 зажима.

    4.

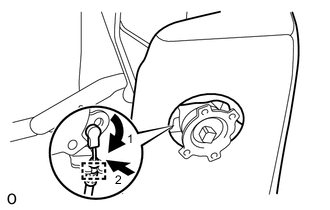

       Подсоедините кабель в порядке, указанном на рисунке.

    5. Установите зажим на конец троса.

    6. Вверните 2 втулки и 2 болта.

       Torque:

       21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }

14. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 2




    1. Присоедините зажим и 4 захвата, чтобы установить накладку петли подушки заднего сиденья № 2.

    2. Закрепите зажим.

15. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 1




    1. Присоедините зажим и 4 захвата, чтобы установить накладку петли подушки заднего сиденья № 1.

16. УСТАНОВИТЕ РУЧКУ ОТПУСКАНИЯ ПРАВОГО РЕГУЛЯТОРА НАКЛОНА




    1. Установите ручку отпускания правого регулятора наклона и закрепите ее 3 винтами.

17. УСТАНОВИТЕ КРЫШКУ ОБИВКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ




    1. Введите в зацепление 3 захвата, чтобы закрепить крышку обивки правого заднего сиденья.

18. УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ
