СИСТЕМА ПОСАДКИ И ЗАПУСКА (для функции запуска) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

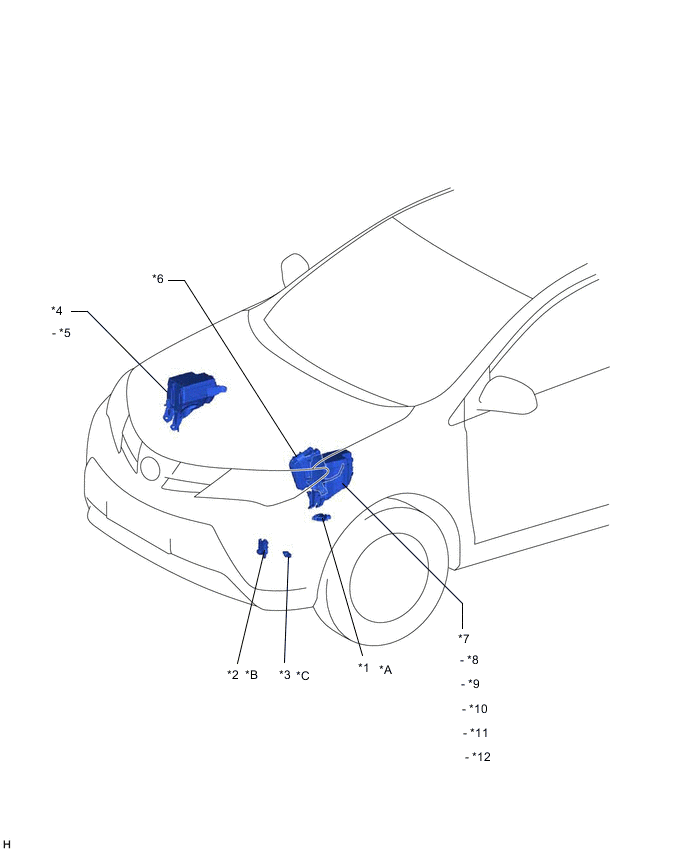

ИЛЛЮСТРАЦИЯ
| *A | для моделей с автоматической трансмиссией | *B | для моделей с бесступенчатой трансмиссией |
| *C | Для моделей с системой запуска и останова | - | - |
| *1 | ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА / НЕЙТРАЛИ | *2 | ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА / НЕЙТРАЛИ |
| *3 | ДАТЧИК НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ | *4 | БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА |
| *5 | РЕЛЕ ST | *6 | ECM |
| *7 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ | *8 | РЕЛЕ IG2 |
| *9 | ПРЕДОХРАНИТЕЛЬ IG2 | *10 | ПРЕДОХРАНИТЕЛЬ AM2 |
| *11 | ПРЕДОХРАНИТЕЛЬ ST | *12 | ПРЕДОХРАНИТЕЛЬ ECU-B № 1 |

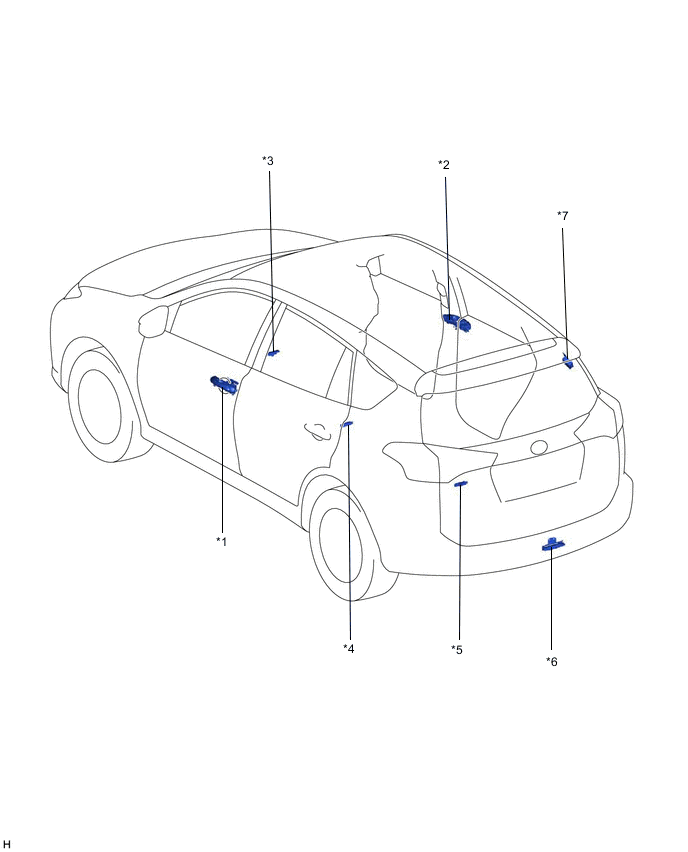

ИЛЛЮСТРАЦИЯ
| *1 | НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ | *2 | НАРУЖНАЯ РУЧКА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА № 1 В СБОРЕ (ПЕРЕДНЯЯ СЕКЦИЯ ПОЛА) | *4 | ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА № 2 В СБОРЕ (ЗАДНЯЯ СЕКЦИЯ ПОЛА) |
| *5 | ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА № 3 В СБОРЕ (ЗАДНЯЯ СЕКЦИЯ ПОЛА) | *6 | ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА (СНАРУЖИ БАГАЖНОГО ОТДЕЛЕНИЯ) |
| *7 | ПРИЕМНИК СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ | - | - |

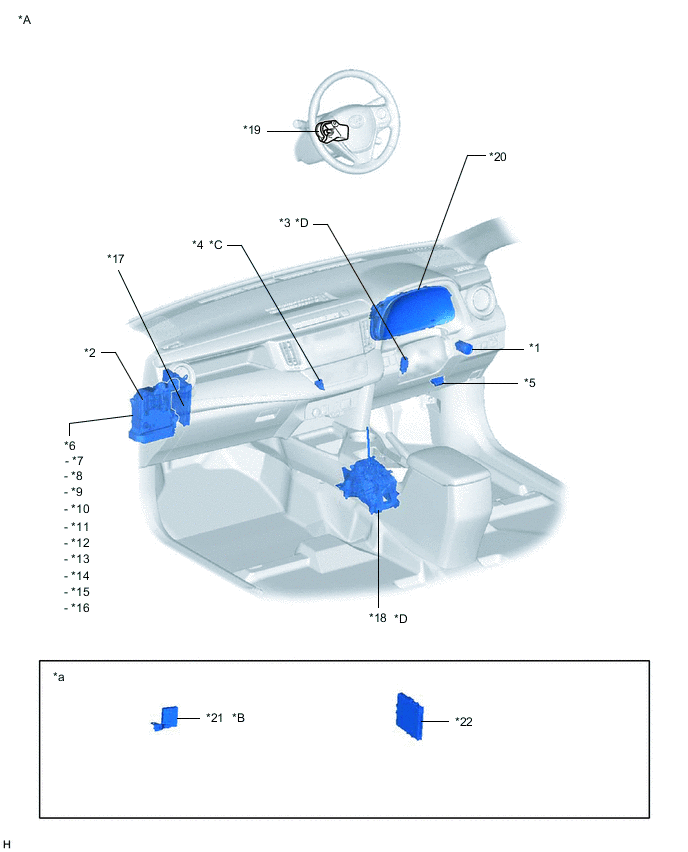

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | *B | для моделей с блоком идентификационного кода (ЭБУ кода иммобилайзера) |
| *C | Для моделей с механической трансмиссией | *D | кроме моделей с механической трансмиссией |
| *1 | ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ | *2 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *3 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ | *4 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ |
| *5 | DLC3 | *6 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
| *7 | РЕЛЕ ACC | *8 | РЕЛЕ IG1 № 1 |
| *9 | РЕЛЕ IG1 № 2 | *10 | РЕЛЕ IG1 № 3 |
| *11 | ПРЕДОХРАНИТЕЛЬ ACC | *12 | ПРЕДОХРАНИТЕЛЬ ECU-IG № 1 |
| *13 | ПРЕДОХРАНИТЕЛЬ WIP FR | *14 | ПРЕДОХРАНИТЕЛЬ S-HTR RH |
| *15 | ПРЕДОХРАНИТЕЛЬ IGN | *16 | ПРЕДОХРАНИТЕЛЬ STOP |
| *17 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ | *18 | ЭБУ БЛОКИРОВКИ СЕЛЕКТОРА (НИЖНЯЯ ЧАСТЬ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ) |
| *19 | ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ) | *20 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *21 | БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) | *22 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *a | Установочное положение деталей указано в бюллетене технического обслуживания. | - | - |

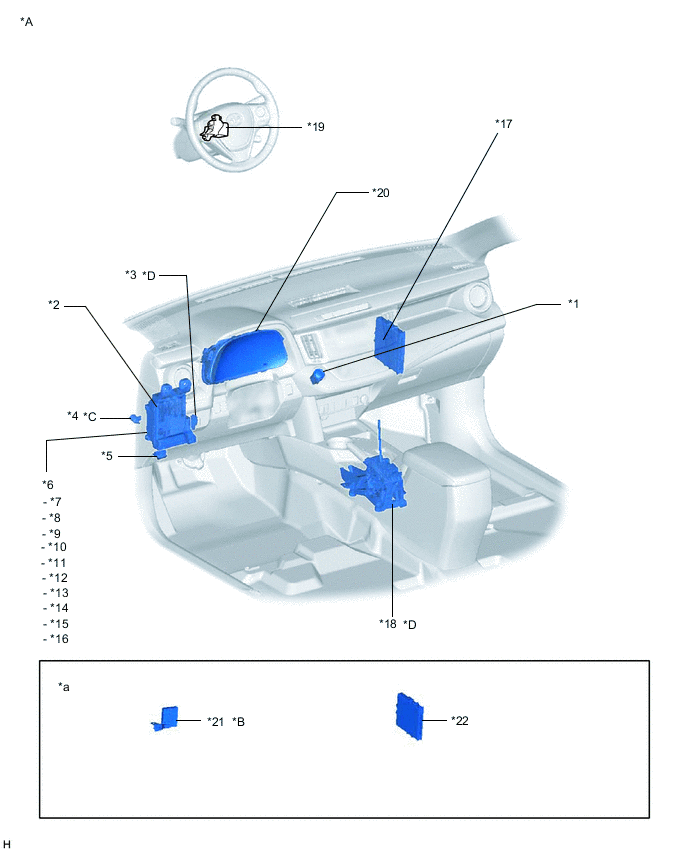

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с блоком идентификационного кода (ЭБУ кода иммобилайзера) |
| *C | Для моделей с механической трансмиссией | *D | кроме моделей с механической трансмиссией |
| *1 | ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ | *2 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *3 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ | *4 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ |
| *5 | DLC3 | *6 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
| *7 | РЕЛЕ ACC | *8 | РЕЛЕ IG1 № 1 |
| *9 | РЕЛЕ IG1 № 2 | *10 | РЕЛЕ IG1 № 3 |
| *11 | ПРЕДОХРАНИТЕЛЬ ACC | *12 | ПРЕДОХРАНИТЕЛЬ ECU-IG № 1 |
| *13 | ПРЕДОХРАНИТЕЛЬ WIP FR | *14 | ПРЕДОХРАНИТЕЛЬ S-HTR RH |
| *15 | ПРЕДОХРАНИТЕЛЬ IGN | *16 | ПРЕДОХРАНИТЕЛЬ STOP |
| *17 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ | *18 | ЭБУ БЛОКИРОВКИ СЕЛЕКТОРА (НИЖНЯЯ ЧАСТЬ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ) |
| *19 | ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ) | *20 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *21 | БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) | *22 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *a | Установочное положение деталей указано в бюллетене технического обслуживания. | - | - |
