ЗАМОК ПЕРЕДНЕЙ ДВЕРИ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ (для моделей без системы двойной блокировки)

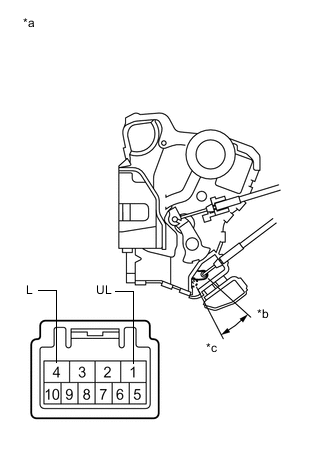

   1.

      *a	Устройство с неподсоединенным жгутом проводов (Замок левой передней двери с электродвигателем в сборе)
      *b	Разблокировано
      *c	Заблокировано

      Проверьте работу электродвигателя замка передней двери.




      1. Подайте напряжение аккумуляторной батареи и проверьте работу электродвигателя замка передней двери.

         OK
         Условия измерений Заданные условия Положительный (+) вывод аккумуляторной батареи → 4 (L) Отрицательный (-) вывод аккумуляторной батареи → 1 (UL) Блокирует Положительный (+) вывод аккумуляторной батареи → 1 (UL) Отрицательный (-) вывод аккумуляторной батареи → 4 (L) Разблокирует

         Если результат проверки не отвечает требованиям, замените электродвигатель замка левой передней двери в сборе.

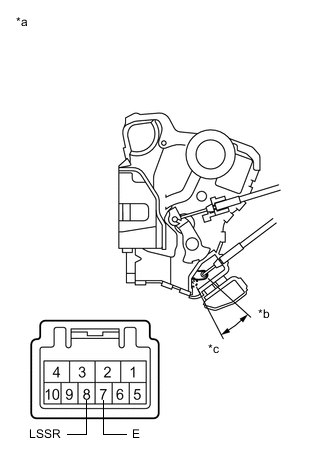

   2.

      *a	Устройство с неподсоединенным жгутом проводов (Замок левой передней двери с электродвигателем в сборе)
      *b	Разблокировано
      *c	Заблокировано

      Проверьте работу датчика разблокировки двери (для моделей с системой посадки и запуска или с противоугонной системой).




      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление
         Подключение диагностического прибора Условие Заданные условия 7 (E) - 8 (LSSR) Заблокировано 10 кОм или более Разблокировано Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените электродвигатель замка левой передней двери в сборе.

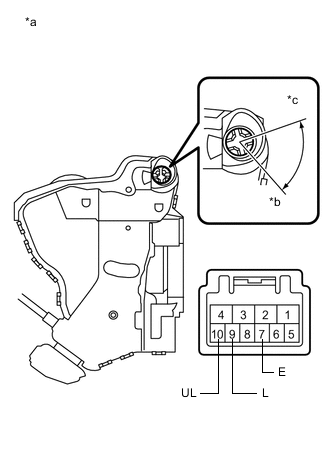

   3.

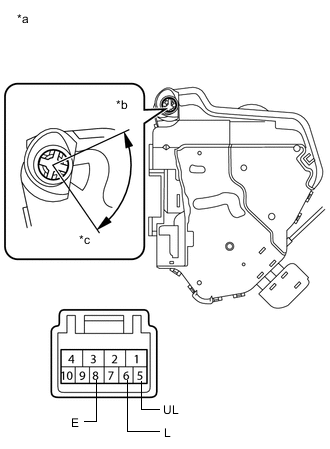

      *a	Устройство с неподсоединенным жгутом проводов (Замок левой передней двери с электродвигателем в сборе)
      *b	Разблокировано
      *c	Заблокировано

      Проверьте работу переключателя под ключ открывания/закрывания двери (для моделей с левосторонним рулевым управлением).




      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление
         Подключение диагностического прибора Условие Заданные условия 9 (L) - 7 (E) Удерживается со стороны блокировки Менее 1 Ом 9 (L) - 7 (E) В нейтральном положении или удерживается со стороны разблокировки 10 кОм или более 10 (UL) - 7 (E) Удерживается со стороны разблокировки Менее 1 Ом 10 (UL) - 7 (E) В нейтральном положении или удерживается со стороны блокировки 10 кОм или более

         Если результат проверки не отвечает требованиям, замените электродвигатель замка левой передней двери в сборе.

2. ПРОВЕРЬТЕ ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ (для моделей с системой двойной блокировки)

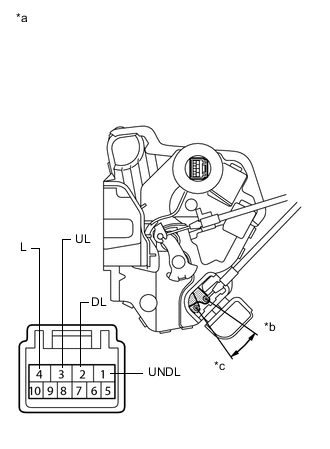

   1.

      *a	Устройство с неподсоединенным жгутом проводов (Замок левой передней двери с электродвигателем в сборе)
      *b	Разблокировано
      *c	Блокируют двери

      Проверьте работу электродвигателя замка передней двери.




      1. Подайте напряжение аккумуляторной батареи и проверьте работу электродвигателя замка передней двери и электродвигателя двойной блокировки.

         OK

         Условия измерений Заданные условия Положительный (+) вывод аккумуляторной батареи → 4 (L) Отрицательный (-) вывод аккумуляторной батареи → 3 (UL) Блокирует Положительный (+) вывод аккумуляторной батареи → 3 (UL) Отрицательный (-) вывод аккумуляторной батареи → 4 (L) Разблокирует Положительный (+) вывод аккумуляторной батареи → 2 (DL) Отрицательный (-) вывод аккумуляторной батареи → 1 (UNDL) Устанавливает Положительный (+) вывод аккумуляторной батареи → 1 (UNDL) Отрицательный (-) вывод аккумуляторной батареи → 2 (DL) Снимает

         Tech Tips




         • Переведите электродвигатель замка двери в положение блокировки и приведите в действие систему двойной блокировки. Убедитесь в том, что двери невозможно разблокировать с помощью троса управления.

         • Переведите электродвигатель замка двери в положение блокировки и верните систему двойной блокировки в исходное состояние. Убедитесь в том, что двери можно разблокировать с помощью троса управления.

         Если результат проверки не отвечает требованиям, замените электродвигатель замка левой передней двери в сборе.

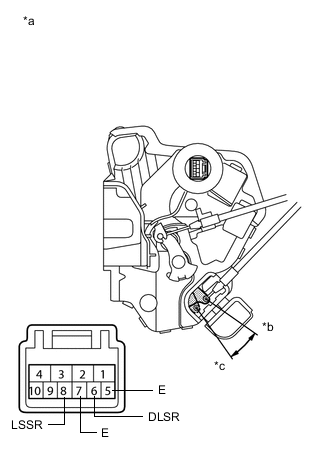

   2.

      *a	Устройство с неподсоединенным жгутом проводов (Замок левой передней двери с электродвигателем в сборе)
      *b	Разблокировано
      *c	Блокируют двери

      Проверьте работу выключателя обнаружения разблокировки двери и датчика положения системы двойной блокировки.




      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление
         Подключение диагностического прибора Условие Заданные условия 8 (LSSR) - 7 (E) Заблокировано 10 кОм или более 8 (LSSR) - 7 (E) Разблокировка Менее 1 Ом 6 (DLSR) - 5 (E) Блокировка снята 10 кОм или более 6 (DLSR) - 5 (E) Блокировка установлена Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените электродвигатель замка левой передней двери в сборе.

3. ПРОВЕРЬТЕ ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ (для моделей без системы двойной блокировки)

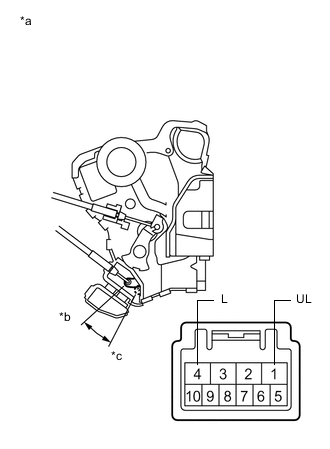

   1.

      *a	Устройство с неподсоединенным жгутом проводов (Замок правой передней двери с электродвигателем в сборе)
      *b	Разблокировано
      *c	Заблокировано

      Проверьте работу электродвигателя замка передней двери.




      1. Подайте напряжение аккумуляторной батареи и проверьте работу электродвигателя замка передней двери.

         OK
         Условия измерений Заданные условия Положительный (+) вывод аккумуляторной батареи → 4 (L) Отрицательный (-) вывод аккумуляторной батареи → 1 (UL) Блокирует Положительный (+) вывод аккумуляторной батареи → 1 (UL) Отрицательный (-) вывод аккумуляторной батареи → 4 (L) Разблокирует

         Если результат проверки не отвечает требованиям, замените электродвигатель замка правой передней двери в сборе.

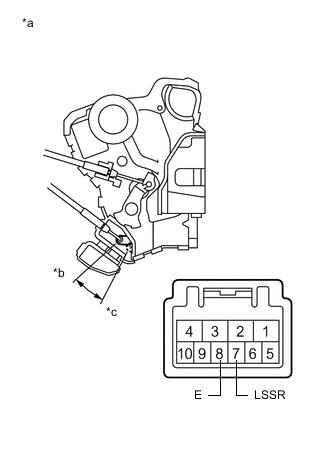

   2.

      *a	Устройство с неподсоединенным жгутом проводов (Замок правой передней двери с электродвигателем в сборе)
      *b	Разблокировано
      *c	Заблокировано

      Проверьте работу датчика системы разблокировки дверей.




      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление
         Подключение диагностического прибора Условие Заданные условия 7 (LSSR) - 8 (E) Заблокировано 10 кОм или более 7 (LSSR) - 8 (E) Разблокировано Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените электродвигатель замка правой передней двери в сборе.

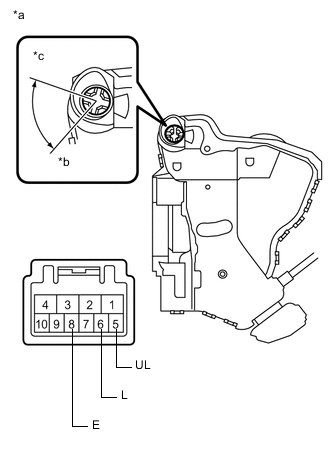

   3.

      *a	Устройство с неподсоединенным жгутом проводов (Замок правой передней двери с электродвигателем в сборе)
      *b	Разблокировано
      *c	Заблокировано

      Проверьте работу переключателя под ключ открывания/закрывания двери (для моделей с правосторонним рулевым управлением).




      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление
         Подключение диагностического прибора Условие Заданные условия 6 (L) - 8 (E) Удерживается со стороны блокировки Менее 1 Ом 6 (L) - 8 (E) В нейтральном положении или удерживается со стороны разблокировки 10 кОм или более 5 (UL) - 8 (E) Удерживается со стороны разблокировки Менее 1 Ом 5 (UL) - 8 (E) В нейтральном положении или удерживается со стороны блокировки 10 кОм или более

         Если результат проверки не отвечает требованиям, замените электродвигатель замка правой передней двери в сборе.

4. ПРОВЕРЬТЕ ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ (для моделей с системой двойной блокировки)

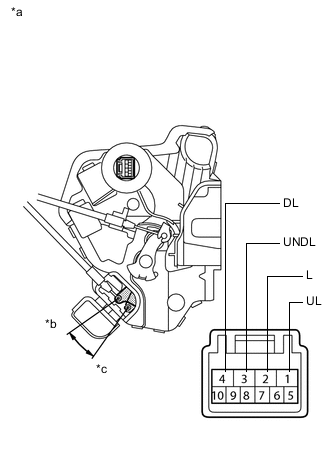

   1.

      *a	Устройство с неподсоединенным жгутом проводов (Замок правой передней двери с электродвигателем в сборе)
      *b	Разблокировано
      *c	Блокируют двери

      Проверьте работу электродвигателя замка передней двери.




      1. Подайте напряжение аккумуляторной батареи и проверьте работу электродвигателя замка передней двери и электродвигателя двойной блокировки.

         OK

         Условия измерений Заданные условия Положительный (+) вывод аккумуляторной батареи → 2 (L) Отрицательный (-) вывод аккумуляторной батареи → 1 (UL) Блокирует Положительный (+) вывод аккумуляторной батареи → 1 (UL) Отрицательный (-) вывод аккумуляторной батареи → 2 (L) Разблокирует Положительный (+) вывод аккумуляторной батареи → 4 (DL) Отрицательный (-) вывод аккумуляторной батареи → 3 (UNDL) Устанавливает Положительный (+) вывод аккумуляторной батареи → 3 (UNDL) Отрицательный (-) вывод аккумуляторной батареи → 4 (DL) Снимает

         Tech Tips




         • Переведите электродвигатель замка двери в положение блокировки и приведите в действие систему двойной блокировки. Убедитесь в том, что двери невозможно разблокировать с помощью троса управления.

         • Переведите электродвигатель замка двери в положение блокировки и верните систему двойной блокировки в исходное состояние. Убедитесь в том, что двери можно разблокировать с помощью троса управления.

         Если результат проверки не отвечает требованиям, замените электродвигатель замка правой передней двери в сборе.

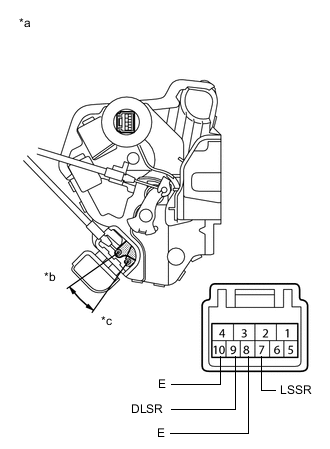

   2.

      *a	Устройство с неподсоединенным жгутом проводов (Замок правой передней двери с электродвигателем в сборе)
      *b	Разблокировано
      *c	Блокируют двери

      Проверьте работу выключателя обнаружения разблокировки двери и датчика положения системы двойной блокировки.




      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление
         Подключение диагностического прибора Условие Заданные условия 7 (LSSR) - 8 (E) Заблокировано 10 кОм или более 7 (LSSR) - 8 (E) Разблокировано Менее 1 Ом 9 (DLSR) - 10 (E) Блокировка снята 10 кОм или более 9 (DLSR) - 10 (E) Блокировка установлена Менее 1 Ом

         Если результат проверки не отвечает требованиям, замените электродвигатель замка правой передней двери в сборе.

   3.

      *a	Устройство с неподсоединенным жгутом проводов (Замок правой передней двери с электродвигателем в сборе)
      *b	Разблокировано
      *c	Блокируют двери

      Проверьте работу переключателя под ключ открывания/закрывания двери




      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление
         Подключение диагностического прибора Условие Заданные условия 6 (L) - 8 (E) Удерживается со стороны блокировки Менее 1 Ом 6 (L) - 8 (E) В нейтральном положении или удерживается со стороны разблокировки 10 кОм или более 5 (UL) - 8 (E) Удерживается со стороны разблокировки Менее 1 Ом 5 (UL) - 8 (E) В нейтральном положении или удерживается со стороны блокировки 10 кОм или более

         Если результат проверки не отвечает требованиям, замените электродвигатель замка правой передней двери в сборе.
