ЗАМОК ПЕРЕДНЕЙ ДВЕРИ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

   CAUTION:

   После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи.

   Нажмите здесь Click here

2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

   Note

   После подсоединения провода необходимо инициализировать некоторые системы.

   Нажмите здесь Click here

3. СНИМИТЕ ОБЛИЦОВКУ КРОНШТЕЙНА НИЖНЕЙ РАМЫ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

   Нажмите здесь Click here

4. СНИМИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны водителя)

   Нажмите здесь Click here

5. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны переднего пассажира)

   Нажмите здесь Click here

6. СНИМИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

   Нажмите здесь Click here

7. СНИМИТЕ ВНУТРЕННЮЮ ОПРАВУ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

   Нажмите здесь Click here

8. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ

   Нажмите здесь Click here

9. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

   Нажмите здесь Click here

10. СНИМИТЕ СТЕКЛО ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесь Click here

11. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесь Click here

12. СНИМИТЕ ЗАДНЮЮ НИЖНЮЮ РАМУ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ

    Нажмите здесь Click here

13. СНИМИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ (со стороны водителя)

    Нажмите здесь Click here

14. СНИМИТЕ ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ

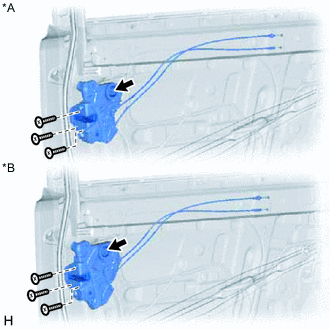

    1.

       *A	Для моделей без системы двойной блокировки
       *B	Для моделей с системой двойной блокировки

       Отсоедините разъем.

    2. Выверните 3 винта с помощью торцевого ключа с головкой "TORX" T30.

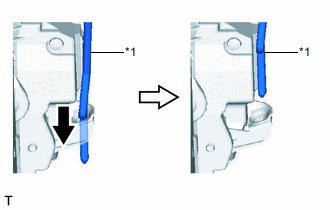

    3.

       *1	Запорный стержень замка левой передней двери
       	Вниз

       Сдвиньте замок левой передней двери с электродвигателем в сборе вниз и снимите замок левой передней двери с электродвигателем в сборе вместе с тросами.

       Tech Tips

       Извлеките замок левой передней двери в сборе через технологическое отверстие.

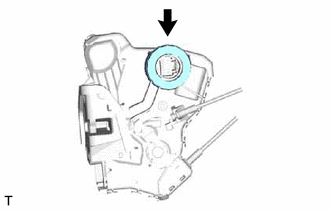

    4.

       Снимите уплотнение жгута проводов замка двери с замка левой передней двери с электродвигателем в сборе.

15. СНИМИТЕ ВНУТРЕННИЙ ТРОС ЗАМКА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесь Click here

16. СНИМИТЕ ТРОС ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКОМ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесь Click here
