СИСТЕМА ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ (для моделей с системой посадки и запуска) Отсутствует обратная связь

ОПИСАНИЕ

В некоторых случаях система дистанционной блокировки дверей функционирует нормально, но функция обратной связи контрольных ламп аварийного состояния и/или зуммера системы дистанционной блокировки дверей* не работает. В подобных случаях возможны сбои в передаче сигналов контрольных ламп аварийного состояния и зуммера системы дистанционной блокировки дверей*, поступающих от ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).

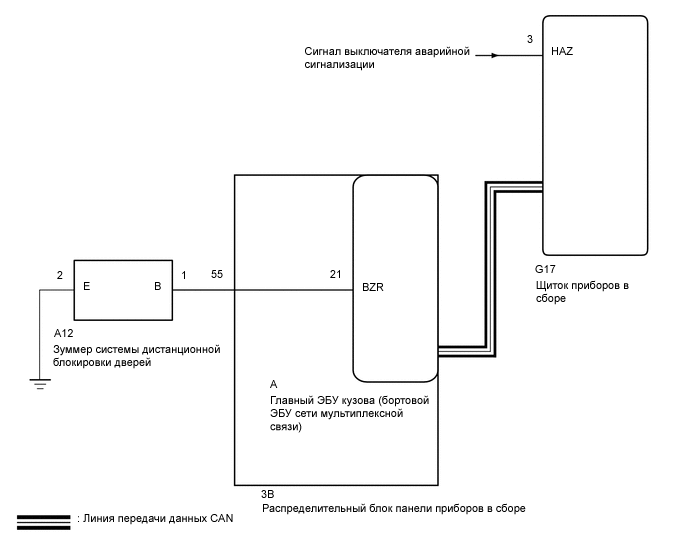

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01V7MHE01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Система дистанционной блокировки дверей использует систему передачи данных CAN. Проверьте работоспособность системы передачи данных, следуя указаниям из раздела "Порядок поиска неисправностей". Приступать к диагностике системы дистанционной блокировки дверей следует только после подтверждения нормальной работы систем передачи данных.

    Нажмите здесь Click here

  • В случае замены главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) заменяйте его исключительно новым ЭБУ.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ GTS (Hazard Answer Back, Wireless Buzzer Resp, Wireless Buzzer Vol)


    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Customize Setting / Wireless Door Lock.

    5. Проверьте состояние в соответствии с таблицей ниже.


      Wireless Door Lock
      Информация на дисплее прибора Описание Значение по умолчанию Настройка ЭБУ
      Hazard Answer Back

      Если заблокировать двери при помощи пульта дистанционного управления, фонари аварийной сигнализации мигнут однократно.

      Если разблокировать двери при помощи пульта дистанционного управления, фонари аварийной сигнализации мигнут дважды.*4

      		 ON (ВКЛ) 0: OFF (ВЫКЛ),1: ON (ВКЛ) Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Wireless Buzzer Resp Ответ зуммера системы дистанционной блокировки дверей*1 ON (ВКЛ) 0: OFF (ВЫКЛ),1: ON (ВКЛ) Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Wireless Buzzer Vol Громкость зуммера системы дистанционной блокировки дверей*1

      Уровень 5*2

      Уровень 7*3

      		 0000:Level7,0001:Level6,0010:Level5,0011:Level4,0100:Level3,0101:Level2,0110:Level1,0111:Level0 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

      • *1: для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей

      • *2: Для моделей с системой автоматизированного привода двери багажного отделения

      • *3: Для моделей без системы автоматизированного привода двери багажного отделения

      • *4: для автомобилей, для которых на экране GTS отображается параметр "Hazard Answer Back"

      Результат
      Перейти к
      Два параметра имеют значение ON (ВКЛ), а третий – любое, кроме кроме Level 0
      Любой параметр имеет значение OFF (ВЫКЛ) или Level 0

    Любой параметр имеет значение OFF (ВЫКЛ) или Level 0

    ВЫПОЛНИТЕ НАСТРОЙКУ Нажмите здесь Click here

    Два параметра имеют значение ON (ВКЛ), а третий – любое, кроме кроме Level 0

  2. ПРОВЕРКА ФУНКЦИЙ СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ


    1. Проверьте работу функции дистанционной блокировки дверей при помощи передатчика электронного ключа.

      Результат
      Перейти к
      Дистанционная блокировка/разблокировка дверей работает нормально.
      Функция дистанционной блокировка/разблокировки дверей не работает должным образом.

    Функция дистанционной блокировка/разблокировки дверей не работает должным образом.

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    Дистанционная блокировка/разблокировка дверей работает нормально.

  3. СНИМИТЕ ПОКАЗАНИЯ GTS (FR Door Lock Pos, FL Door Lock Pos, RR-Door Lock Pos SW, RL-Door Lock Pos SW)


    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.


      Body Electrical > Main Body > Data List
      Информация на дисплее прибора Измеряемая величина Диапазон Нормальное состояние Замечание по диагностике
      FR Door Lock Pos Входной сигнал датчика разблокировки правой передней двери LOCK (ЗАБЛОКИР) или UNLOCK (РАЗБЛОКИР)

      LOCK: Правая передняя дверь заблокирована

      UNLOCK: Правая передняя дверь разблокирована

      		 -
      FL Door Lock Pos Входной сигнал датчика разблокировки левой передней двери LOCK (ЗАБЛОКИР) или UNLOCK (РАЗБЛОКИР)

      LOCK: Левая передняя дверь заблокирована

      UNLOCK: Левая передняя дверь разблокирована

      		 -
      RR-Door Lock Pos SW Сигнал датчика разблокировки правой и левой задней двери ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Правая или левая задняя дверь разблокирована

      OFF (ВЫКЛ): Правая и левая задние двери заблокированы

      		 *1
      RL-Door Lock Pos SW Сигнал датчика разблокировки правой и левой задней двери ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Правая или левая задняя дверь разблокирована

      OFF (ВЫКЛ): Правая и левая задние двери заблокированы

      		 *2

      • *1: При проверке RR- Door Lock Pos SW левая задняя дверь должна быть заперта.

      • *2: При проверке RL- Door Lock Pos SW правая задняя дверь должна быть заперта.


      Body Electrical > Main Body > Data List
      Информация на дисплее прибора
      FR Door Lock Pos
      FL Door Lock Pos
      RR-Door Lock Pos SW
      RL-Door Lock Pos SW
      OK
      Данные на экране GTS меняются в соответствии с состоянием обнаружения датчика разблокировки двери.
      Результат
      Перейти к
      OK
      NG

    NG

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ОСВЕЩЕНИЯ (САЛОНА)" ("Цепь датчика разблокировки двери") Нажмите здесь Click here

    OK

  4. ПРОВЕРЬТЕ ФУНКЦИЮ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В РЕЖИМЕ ОБРАТНОЙ СВЯЗИ


    1. Проверьте работу обратной связи при дистанционном управлении при помощи передатчика электронного ключа.

      Результат
      Перейти к
      Отсутствует только сигнал обратной связи от зуммера системы дистанционного управления замками дверей*
      Отсутствует только сигнал обратной связи от контрольных ламп аварийного состояния
      *: для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей

    Отсутствует только сигнал обратной связи от контрольных ламп аварийного состояния

    ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНЫХ ЛАМП АВАРИЙНОЙ СИГНАЛИЗАЦИИ Click here

    Отсутствует только сигнал обратной связи от зуммера системы дистанционного управления замками дверей*

  5. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (WIRELESS BUZZER)


    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Active Test.

    5. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.


      Body Electrical > Main Body > Active Test
      Информация на дисплее прибора Измеряемая величина Диапазон регулирования Условия ограничения
      Wireless Buzzer Зуммер системы дистанционной блокировки дверей OFF (ВЫКЛ) или ON (ВКЛ) -

      Body Electrical > Main Body > Active Test
      Информация на дисплее прибора
      Wireless Buzzer
      Результат
      Перейти к
      Зуммер системы дистанционной блокировки дверей не включается или не выключается
      Зуммер системы дистанционной блокировки дверей включается или выключается (для моделей с левосторонним рулевым управлением)
      Зуммер системы дистанционной блокировки дверей включается или выключается (для моделей с правосторонним рулевым управлением)

    Зуммер системы дистанционной блокировки дверей включается или выключается (для моделей с левосторонним рулевым управлением)

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Нажмите здесь Click here

    Зуммер системы дистанционной блокировки дверей включается или выключается (для моделей с правосторонним рулевым управлением)

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Нажмите здесь Click here

    Зуммер системы дистанционной блокировки дверей не включается или не выключается

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)


    1. Отсоедините разъем A12 зуммера системы дистанционной блокировки дверей.

    2. Отсоедините разъем 3B распределительного блока панели приборов.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A12-1 (B) - 3B-55 Всегда Менее 1 Ом
      A12-2 (E) - масса Всегда Менее 1 Ом
      A12-1 (B) - масса Всегда 10 кОм или более
      3B-55 - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

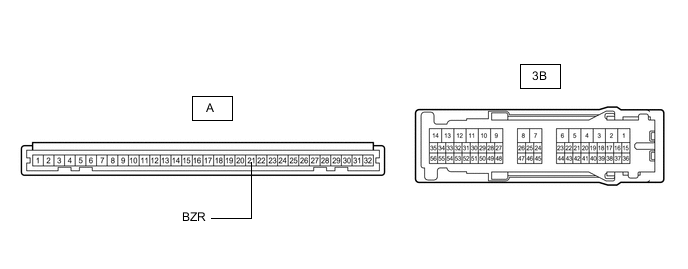

  7. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ


    1. Снимите распределительный блок панели приборов в сборе.

      Для моделей с левосторонним рулевым управлением:

      Нажмите здесь Click here

      Для моделей с правосторонним рулевым управлением:

      Нажмите здесь Click here

      A01V72RC02

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      3B-55 - A-21 (BZR) Всегда Менее 1 Ом
      3B-55 и A-21 (BZR) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG (для моделей с левосторонним рулевым управлением)
      NG (для моделей с правосторонним рулевым управлением)

    NG (для моделей с левосторонним рулевым управлением)

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ Нажмите здесь Click here

    NG (для моделей с правосторонним рулевым управлением)

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ Нажмите здесь Click here

    OK

  8. ЗАМЕНИТЕ ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ


    1. Временно замените зуммер системы дистанционного управления замками дверей новым или исправным.

      Нажмите здесь Click here

      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

  9. ПРОВЕРЬТЕ РАБОТУ ЗУММЕРА СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ


    1. Проверьте работу функции дистанционной обратной связи.

      OK
      Функция дистанционной обратной связи работает нормально.
      Результат
      Следующий шаг
      OK
      NG (для моделей с левосторонним рулевым управлением)
      NG (для моделей с правосторонним рулевым управлением)

    OK

    КОНЕЦ (ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ ОКАЗАЛСЯ НЕИСПРАВЕН)

    NG (для моделей с левосторонним рулевым управлением)

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Нажмите здесь Click here

    NG (для моделей с правосторонним рулевым управлением)

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Нажмите здесь Click here

  10. ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНЫХ ЛАМП АВАРИЙНОЙ СИГНАЛИЗАЦИИ


    1. Убедитесь в том, что контрольные лампы аварийной сигнализации мигают при нажатии выключателя аварийной сигнализации.

      OK
      Аварийные лампы мигают.
      Результат
      Перейти к
      OK (для моделей с левосторонним рулевым управлением)
      OK (для моделей с правосторонним рулевым управлением)
      NG

    OK (для моделей с левосторонним рулевым управлением)

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Нажмите здесь Click here

    OK (для моделей с правосторонним рулевым управлением)

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Нажмите здесь Click here

    NG

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ОСВЕЩЕНИЯ" (см. "Цепь выключателя аварийной сигнализации") Нажмите здесь Click here
