СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с левосторонним рулевым управлением без ЭБУ центрального сетевого шлюза) КОНТАКТЫ ЭБУ

Tech Tips

Управление замком зажигания, любыми выключателями или связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.


  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ


    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин CAN.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note


      • Перед измерением сопротивления оставьте автомобиль на 1 минуту "как есть", не трогая замок зажигания, какие-либо переключатели или двери. Если необходимо открыть двери для проверки разъемов, откройте двери и не закрывайте их.

      • После поворота кабеля, отсоединяемого от отрицательного (-) вывода аккумуляторной, батареи следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи.

        Нажмите здесь Click here

      • После подсоединения провода необходимо инициализировать некоторые системы.

        Нажмите здесь Click here

  2. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА


    1. Разъем распределительного блока шины CAN № 6

      A01QT4JC32
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 6)

      		 *b для главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи)
      *c для ЭБУ рулевого управления с усилителем *d для блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения)
      *e Для разъема распределительного блока шины CAN № 7 *f для ECM
      *g для DLC3 *h для ЭБУ системы SRS
      *i для блока управления системой кондиционирования - -
      Разъем распределительного блока шины CAN № 6 Цвет проводки Куда подсоединить
      G171-1 (CANH) G Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      G171-11 (CANL) W
      G171-2 (CANH) BE ЭБУ рулевого управления с усилителем
      G171-12 (CANL) W
      G171-3 (CANH) GR Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      G171-13 (CANL) W
      G171-4 (CANH) В Разъем распределительного блока шины CAN № 7
      G171-14 (CANL) W
      G171-5 (CANH) Y ECM
      G171-15 (CANL) W
      G171-8 (CANH) LG DLC3
      G171-18 (CANL) W
      G171-9 (CANH) BR Блок управления системы SRS
      G171-19 (CANL) W
      G171-10 (CANH) B Блок управления системой кондиционирования в сборе
      G171-20 (CANL) W

    2. Разъем распределительного блока шины CAN № 7

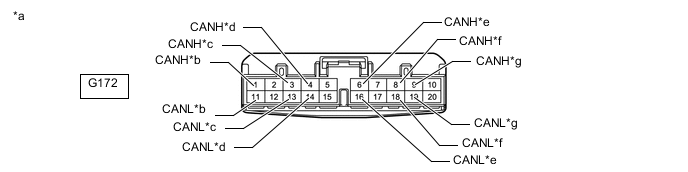

      A01QT4JC39
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 7)

      		 *b для щитка приборов
      *c Для радиоприемника с дисплеем в сборе (для моделей с аудиовизуальной системой [с радиоприемником с дисплеем]) *d для ЭБУ запуска и останова двигателя (для моделей с системой запуска и останова)
      *e для ЭБУ полного привода (для моделей с полным приводом/постоянным полным приводом) *f Для разъема распределительного блока шины CAN № 6
      *g для витого кабеля с датчиком в сборе (датчика угла поворота рулевого колеса) - -
      Разъем распределительного блока шины CAN № 7 Цвет проводки Куда подсоединить
      G172-1 (CANH) G Щиток приборов в сборе
      G172-11 (CANL) W
      G172-3 (CANH) Y Радиоприемник с дисплеем в сборе*1
      G172-13 (CANL) W
      G172-4 (CANH) LG ЭБУ запуска и останова двигателя*3
      G172-14 (CANL) W
      G172-6 (CANH) GR ЭБУ полного привода*2
      G172-16 (CANL) W
      G172-8 (CANH) В Разъем распределительного блока шины CAN № 6
      G172-18 (CANL) W
      G172-9 (CANH) P Витой кабель с датчиком в сборе (датчик угла поворота рулевого колеса)
      G172-19 (CANL) W

      *1: для моделей с аудиовизуальной системой (с радиоприемником с дисплеем)

      *2: для моделей с полным приводом/постоянным полным приводом

      *3: для моделей с системой запуска и останова

  3. ПРОВЕРЬТЕ DLC3


    1. A01QQYTC06
      *a Вид спереди разъема DLC3

      Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шинам CAN.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note


      • После поворота кабеля, отсоединяемого от отрицательного (-) вывода аккумуляторной, батареи следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи.

        Нажмите здесь Click here

      • После подсоединения провода необходимо инициализировать некоторые системы.

        Нажмите здесь Click here

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G14-6 (CANH) - G14-14 (CANL) LG - W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом
      G14-6 (CANH) - G14-4 (CG) LG - BR Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G14-14 (CANL) - G14-4 (CG) W - BR Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G14-6 (CANH) - G14-16 (BAT) LG - L Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      G14-14 (CANL) - G14-16 (BAT) W-L Провод шины CAN низкого уровня - положительный (+) вывод аккумуляторной батареи Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  4. ПРОВЕРЬТЕ ECM


    1. для моделей с 2AR-FE:

      A01QPJ0E02

      1. Отсоедините разъемы ECM.

        A01QQD4C05
        *a

        Вид спереди разъема со стороны жгута проводов:

        (к ECM)

        		 - -

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
        A62-13 (CANH) - A62-26 (CANL) Y - W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108-132 Ом
        A62-13 (CANH) - B77-16 (E1) Y - BR Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        A62-26 (CANL) - B77-16 (E1) W - BR Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        A62-13 (CANH) - A62-1 (BATT) Y - W Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
        A62-26 (CANL) - A62-1 (BATT) W - W Провод шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

    2. для моделей с 3ZR-FAE, 3ZR-FE:

      A01QPJ0C19
      *A Для моделей с 3ZR-FAE *B для моделей с 3ZR-FE с механической трансмиссией
      *C Для моделей с 3ZR-FE, CVT (K114) *D Для моделей с 3ZR-FE, CVT (K111)

      1. Отсоедините разъемы ECM.

        A01QQD4C52
        *A Для моделей с 3ZR-FAE *B для моделей с 3ZR-FE с механической трансмиссией
        *C Для моделей с 3ZR-FE, CVT (K114) *D Для моделей с 3ZR-FE, CVT (K111)
        *a

        Вид спереди разъема со стороны жгута проводов:

        (к ECM)

        		 - -

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        для моделей с 3ZR-FAE
        Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
        A62-13 (CANH) - A62-26 (CANL) Y - W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108-132 Ом
        A62-13 (CANH) - B93-59 (E1) Y - BR Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        A62-26 (CANL) - B93-59 (E1) W - BR Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        A62-13 (CANH) - A62-1 (BATT) Y - W Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
        A62-26 (CANL) - A62-1 (BATT) W - W Провод шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
        для моделей с 3ZR-FE с механической трансмиссией
        Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
        A62-13 (CANH) - A62-26 (CANL) Y - W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108-132 Ом
        A62-13 (CANH) - B93-59 (E1) Y - BR Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        A62-26 (CANL) - B93-59 (E1) W - BR Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        A62-13 (CANH) - A62-1 (BATT) Y - W Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
        A62-26 (CANL) - A62-1 (BATT) W - W Провод шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
        Для моделей с 3ZR-FE, CVT (K114)
        Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
        A62-13 (CANH) - A62-26 (CANL) Y - W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108-132 Ом
        A62-13 (CANH) - B93-59 (E1) Y - BR Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        A62-26 (CANL) - B93-59 (E1) W - BR Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        A62-13 (CANH) - A62-1 (BATT) Y - W Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
        A62-26 (CANL) - A62-1 (BATT) W - W Провод шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
        Для моделей с 3ZR-FE, CVT (K111)
        Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
        A62-13 (CANH) - A62-26 (CANL) Y - W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108-132 Ом
        A62-13 (CANH) - B75-16 (E1) Y - BR Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        A62-26 (CANL) - B75-16 (E1) W - BR Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        A62-13 (CANH) - A62-1 (BATT) Y - W Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
        A62-26 (CANL) - A62-1 (BATT) W - W Провод шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

    3. для моделей с 2WW:

      A01QPJ0C18

      1. A01QR58C23
        *a

        Вид спереди разъема со стороны жгута проводов:

        (к ECM)

        Отсоедините разъем ЭБУ.

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
        A62-26 (CANH) - A62-25 (CANL) Y - W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108-132 Ом
        A62-26 (CANH) - A62-4 (E1) Y - W-B Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        A62-25 (CANL) - A62-4 (E1) W - W-B Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        A62-26 (CANH) - A62-15 (BATT) Y - W Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
        A62-25 (CANL) - A62-15 (BATT) W - W Провод шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

    4. Для моделей с 2AD-FTV, 2AD-FHV, 2AD-CCo, 2AD-DPF:

      A01QPIRE30

      1. Отсоедините разъемы ECM.

        A01QQRSC12
        *a

        Вид спереди разъема со стороны жгута проводов:

        (к ECM)

        		 - -

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
        A61-7 (CANH) - A61-6 (CANL) Y - W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108-132 Ом
        A61-7 (CANH) - B76-109 (E1) Y - BR Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        A61-6 (CANL) - B76-109 (E1) W - BR Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        A61-7 (CANH) - A61-2 (BATT) Y - W Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
        A61-6 (CANL) - A61-2 (BATT) W - W Провод шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  5. ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ

    A01QRX2C08
    *A Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с 1 разъемом *B Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с 3 разъемами
    *1 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) - -

    1. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).

      Нажмите здесь Click here

      A01QQHRC01
      *a

      Вид сзади разъема со стороны жгута проводов

      (к главному ЭБУ кузова [бортовому ЭБУ сети мультиплексной связи])

      		 *b

      Вид спереди разъема со стороны жгута проводов:

      (к главному ЭБУ кузова [бортовому ЭБУ сети мультиплексной связи])

    2. Подсоедините разъемы распределительного блока панели приборов в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G78-14 (CANH) - G78-13 (CANL) G-W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      G78-14 (CANH) - A-11 (GND1) G - нет Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G78-13 (CANL) - A-11 (GND1) W - нет Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G78-14 (CANH) - A-30 (BECU) G - нет Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      G78-13 (CANL) - A-30 (BECU) W - нет Провод шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  6. ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    A01QQH2E26

    1. A01QQ35C07
      *a

      Вид сзади разъема со стороны жгута проводов

      (к щитку приборов в сборе)

      Отсоедините разъем щитка приборов.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G16-32 (CANH) - G16-31 (CANL) G-W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108-132 Ом
      G16-32 (CANH) - G16-21 (ET) G - BR Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G16-31 (CANL) - G16-21 (ET) W - BR Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G16-32 (CANH) - G16-40 (B) G - Y Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      G16-31 (CANL) - G16-40 (B) W - Y Провод шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  7. ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    A01QQOWE89

    1. A01QSIJC03
      *a

      Вид сзади разъема со стороны жгута проводов

      (блок управления системы SRS)
      *b Вид спереди разъема DLC3

      Отсоедините разъем блока управления системы SRS.

      Нажмите здесь Click here

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G92-13 (CANH) - G92-22 (CANL) BR - W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      G92-13 (CANH) - G92-25 (E1) BR - W-B Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G92-22 (CANL) - G92-25 (E1) W - W-B Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G92-13 (CANH) - G14-16 (BAT) BR - L Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      G92-22 (CANL) - G14-16 (BAT) W-L Провод шины CAN низкого уровня - положительный (+) вывод аккумуляторной батареи Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  8. ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

    A01QP9HE06

    1. A01QTS4C27
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к блоку управления рабочими цилиндрами тормозов [ЭБУ системы противоскольжения])

      Отсоедините разъем блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      A80-22 (CANH) - A80-10 (CANL) B - W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      A80-22 (CANH) - A80-1 (GND1) B - W-B Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      A80-10 (CANL) - A80-1 (GND1) W - W-B Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      A80-22 (CANH) - A80-13 (BM) B-B Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      A80-10 (CANL) - A80-13 (BM) W-B Провод шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  9. ПРОВЕРЬТЕ ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ (ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА)

    A01QQIPE03

    1. A01QQXLC04
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к витому кабелю с датчиком в сборе [датчик угла поворота рулевого колеса])

      Отсоедините разъем витого кабеля с датчиком (датчика угла поворота рулевого колеса).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G12-3 (CANH) - G12-2 (CANL) P - W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      G12-3 (CANH) - G12-1 (ESS) P - BR Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G12-2 (CANL) - G12-1 (ESS) W - BR Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G12-3 (CANH) - G12-5 (BAT) P - SB Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      G12-2 (CANL) - G12-5 (BAT) W - SB Провод шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  10. ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (для моделей с аудиовизуальной системой [с радиоприемником с дисплеем])

    A01QTBQE01

    1. A01QSYRC07
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к радиоприемнику с дисплеем в сборе)

      Отсоедините разъемы радиоприемника с дисплеем в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G143-9 (CANH) - G143-10 (CANL) Y - W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      G143-9 (CANH) - G141-7 (GND1) Y - BR Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G143-10 (CANL) - G141-7 (GND1) W - BR Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G143-9 (CANH) - G141-4 (+B1) Y - SB Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      G143-10 (CANL) - G141-4 (+B1) W - SB Провод шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  11. ПРОВЕРЬТЕ ЭБУ ПОЛНОГО ПРИВОДА (для моделей с полным приводом/постоянным полным приводом)

    A01QSP4E03

    1. A01QT9TC05
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ полного привода)
      *b Вид спереди разъема DLC3

      Отсоедините разъем ЭБУ полного привода.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G86-6 (CANH) - G86-5 (CANL) GR - W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      G86-6 (CANH) - G86-4 (GND) GR - W-B Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G86-5 (CANL) - G86-4 (GND) W - W-B Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G86-6 (CANH) - G14-16 (BAT) GR - L Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      G86-5 (CANL) - G14-16 (BAT) W-L Провод шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  12. ПРОВЕРЬТЕ ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ (для моделей с системой запуска и останова)

    A01QT0VE02

    1. A01QR94C02
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ запуска и останова двигателя)

      Отсоедините разъемы ЭБУ запуска и останова двигателя.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G87-13 (CANH) - G87-14 (CANL) LG - W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      G87-13 (CANH) - A86-8 (GND1) LG - W-B Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G87-14 (CANL) - A86-8 (GND1) W - W-B Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G87-13 (CANH) - A86-3 (BIN1) LG - L Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      G87-14 (CANL) - A86-3 (BIN1) W-L Провод шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  13. ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

    A01QROOE08

    1. A01QRE9C02
      *a

      Вид сзади разъема со стороны жгута проводов

      (к блоку управления системой кондиционирования)
      *b Вид спереди разъема DLC3

      Отсоедините разъем блока управления системой кондиционирования.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G80-8 (CANH) - G80-9 (CANL) B - W Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      G80-8 (CANH) - G80-23 (GND) B - W-B Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G80-9 (CANL) - G80-23 (GND) W - W-B Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      G80-8 (CANH) - G14-16 (BAT) B - L Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      G80-9 (CANL) - G14-16 (BAT) W-L Провод шины CAN низкого уровня - положительный (+) вывод аккумуляторной батареи Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  14. ПРОВЕРЬТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

    A01QSPAE06

    1. A01QQ20C01
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ рулевого управления с усилителем в сборе)

      Отсоедините разъемы ЭБУ рулевого управления с усилителем.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      h1-4 (CANH) - h1-8 (CANL) W-B Провод шины CAN высокого уровня - провод шины CAN низкого уровня Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      h1-4 (CANH) - h2-2 (PGND) W - R Провод шины CAN высокого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      h1-8 (CANL) - h2-2 (PGND) B - R Провод шины CAN низкого уровня - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      h1-4 (CANH) - h2-1 (PIG) W - R Провод шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      h1-8 (CANL) - h2-1 (PIG) B - R Провод шины CAN низкого уровня - положительный (+) вывод аккумуляторной батареи Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
