УЛЬТРАЗВУКОВОЙ ДАТЧИК (задний) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ БРЫЗГОВИК ЛЕВОЙ ЗАДНЕЙ БОКОВОЙ ПАНЕЛИ (для моделей с брызговиками)

   Нажмите здесь Click here

2. СНИМИТЕ БРЫЗГОВИК ПРАВОЙ ЗАДНЕЙ БОКОВОЙ ПАНЕЛИ (для моделей с брызговиками)

   Нажмите здесь Click here

3. СНИМИТЕ НАКЛАДКУ ЗАДНЕГО БАМПЕРА

   Нажмите здесь Click here

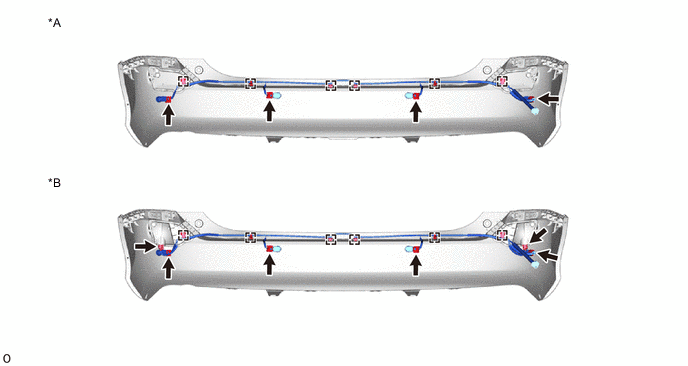

4. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2



   *A

   Для моделей без задних противотуманных фонарей

   *B

   для моделей с задними противотуманными фонарями




   1. Для моделей без задних противотуманных фонарей:

      Отсоедините 4 разъема.

   2. Для моделей с задними противотуманными фонарями:

      Отсоедините 6 разъемов.

   3. Отсоедините 6 зажимов и снимите жгут электропроводки багажного отделения № 2.

5. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3

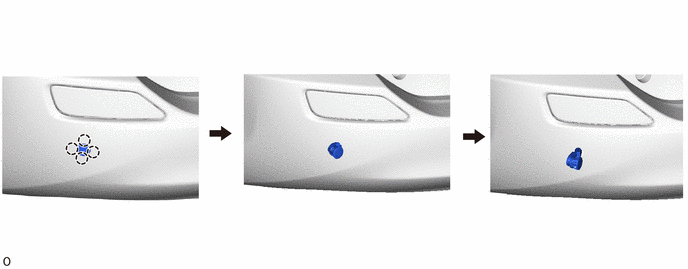

   1. Отсоедините 4 захвата и снимите ультразвуковой датчик № 3, как показано на рисунке.



      Tech Tips




      • На рисунке показаны левый угловой ультразвуковой правый задний ультразвуковые датчики № 3. Горизонтальная ориентация правого углового ультразвукового датчика № 3 и левого заднего датчика противоположна показанной на рисунке.

      • Выполните эту же операцию для всех ультразвуковых датчиков № 3.
