УЛЬТРАЗВУКОВОЙ ДАТЧИК (задний) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ НАКЛАДКУ ЗАДНЕГО БАМПЕРА

   Нажмите здесь Click here

2. СНИМИТЕ ФИКСАТОР УЛЬТРАЗВУКОВОГО ДАТЧИКА

   Tech Tips




   • На рисунке показан фиксатор правого ультразвукового датчика. Ориентация фиксатора левого ультразвукового датчика по горизонтали противоположна показанной на рисунке.

   • Выполните эту же операцию для обоих фиксаторов ультразвуковых датчиков.




   1.

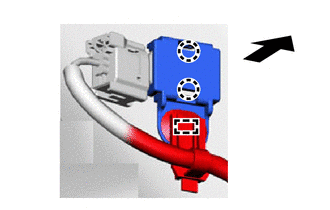

      Расцепите 2 захвата и снимите фиксатор ультразвукового датчика, как показано на рисунке.

   2. Снимите зажим.

3. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2

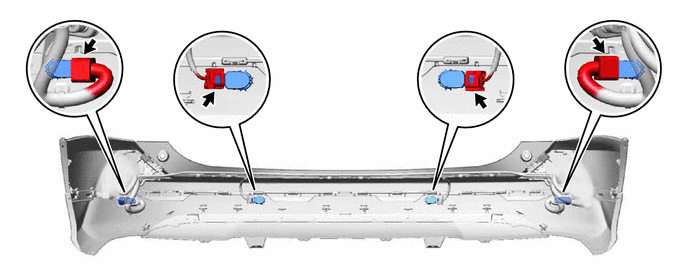

   1. Отсоедините 4 разъема.

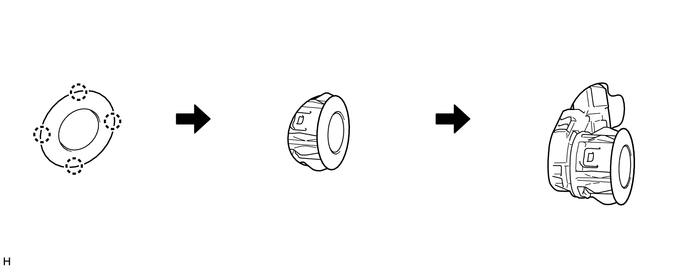

   2. Отсоедините 4 захвата и снимите ультразвуковой датчик № 2, как показано на рисунке.



      Tech Tips




      • На рисунке показаны левый угловой ультразвуковой правый задний ультразвуковые датчики № 2. Горизонтальная ориентация правого углового ультразвукового датчика № 2 и левого заднего датчика противоположна показанной на рисунке.

      • Выполните эту же операцию для всех ультразвуковых датчиков № 2.
