СИСТЕМА КОНТРОЛЯ СЛЕПЫХ ЗОН РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

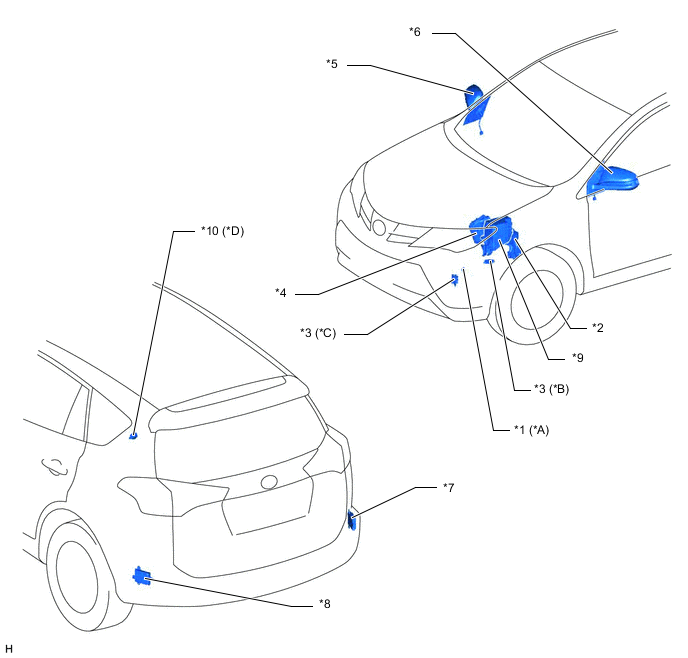

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с механической трансмиссией | *B | для моделей с автоматической трансмиссией |
| *C | для моделей с бесступенчатой трансмиссией | *D | для моделей с функцией RCTA |
| *1 | ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА В СБОРЕ | *2 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ |
| *3 | ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ | *4 | ECM |
| *5 | ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ | *6 | ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
| *7 | ПРАВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН | *8 | ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН |
| *9 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ
|
*10 | ЗУММЕР УВЕДОМЛЕНИЯ О ДВИЖЕНИИ ТРАНСПОРТА В ПЕРЕСЕКАЮЩЕМ НАПРАВЛЕНИИ (ЗУММЕР СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН) |

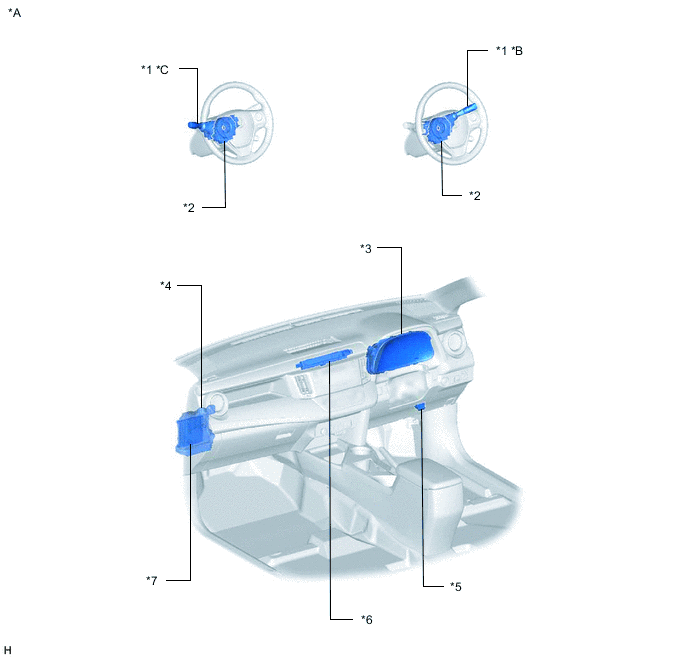

ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением. | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ | *2 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
| *3 | ЩИТОК ПРИБОРОВ В СБОРЕ | *4 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ
|
| *5 | DLC3 | *6 | ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ ПРЕДУПРЕЖДЕНИЯ В СБОРЕ
|
| *7 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | - | - |

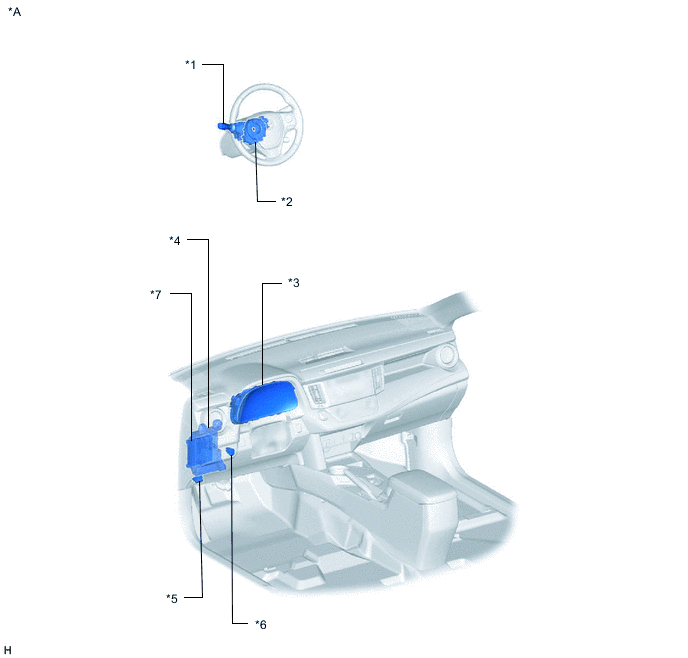

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | Для расположения с правой стороны |
| *C | Для расположения с левой стороны | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ | *2 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
| *3 | ЩИТОК ПРИБОРОВ В СБОРЕ | *4 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ
|
| *5 | DLC3 | *6 | СИГНАЛЬНАЯ ЛАМПА В СБОРЕ
|
| *7 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | - | - |
