СИСТЕМА КОНТРОЛЯ СЛЕПЫХ ЗОН РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

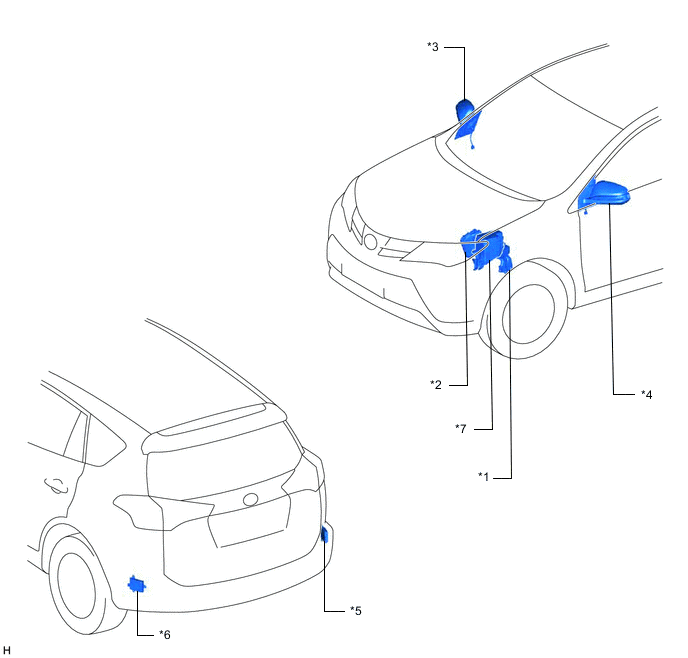

ИЛЛЮСТРАЦИЯ
| *1 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ | *2 | ECM |
| *3 | ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ | *4 | ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
| *5 | ПРАВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН | *6 | ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН |
| *7 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ
|
- | - |

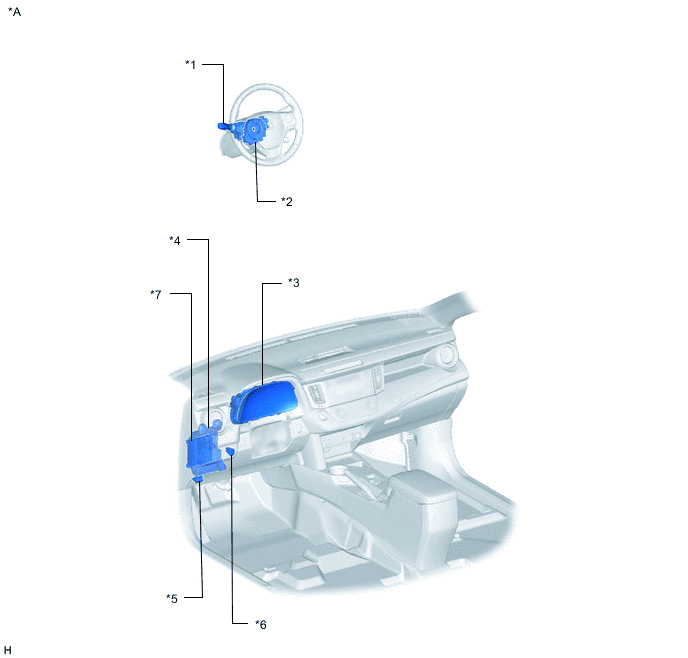

ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением. | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ | *2 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
| *3 | ЩИТОК ПРИБОРОВ В СБОРЕ | *4 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ
|
| *5 | DLC3 | *6 | ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ ПРЕДУПРЕЖДЕНИЯ В СБОРЕ
|
| *7 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | - | - |

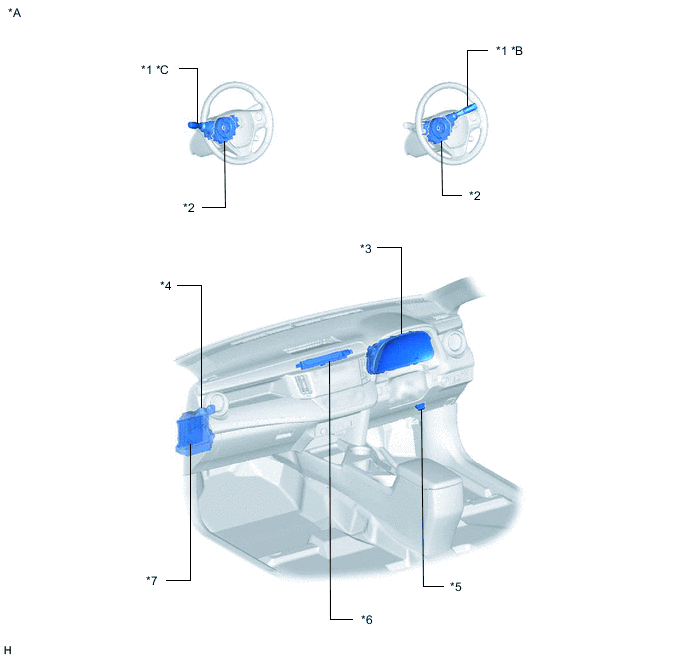

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | Для расположения с правой стороны |
| *C | Для расположения с левой стороны | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ | *2 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
| *3 | ЩИТОК ПРИБОРОВ В СБОРЕ | *4 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ
|
| *5 | DLC3 | *6 | СИГНАЛЬНАЯ ЛАМПА В СБОРЕ
|
| *7 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | - | - |
