ДИНАМИК В БАГАЖНОМ ОТДЕЛЕНИИ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ НИЗКОЧАСТОТНЫЙ ДИНАМИК В КОРПУСЕ В СБОРЕ

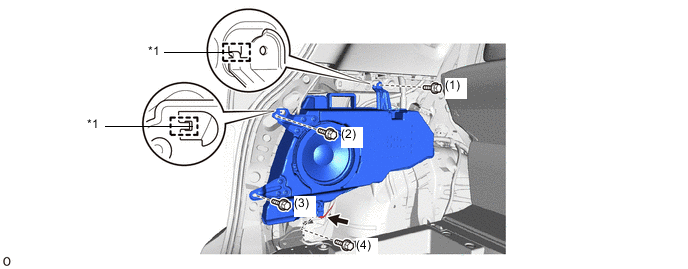

   1. Введите в зацепление 2 направляющие, чтобы предварительно установить низкочастотный динамик в корпусе в сборе.



      *1

      Направляющая

      -

      -

   2. Установите низкочастотный динамик в корпусе в сборе и закрепите его 4 болтами.

      Tech Tips

      Затягивайте болты в порядке, указанном на рисунке.

      Torque:

      12,5 Н*м  { 127 кгс*см, 9 фунт-сила-футов }

   3. Подсоедините разъем.

2. УСТАНОВИТЕ КРЫШКУ КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ

   Нажмите здесь Click here

3. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

   Нажмите здесь Click here

4. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ПРОЕМА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ

   Нажмите здесь Click here

5. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

   Нажмите здесь Click here

6. УСТАНОВИТЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ




   1. Для левой стороны:

      Нажмите здесь Click here

   2. Для правой стороны:

      Нажмите здесь Click here

7. УСТАНОВИТЕ БОКОВУЮ ОПОРНУЮ ПЛАСТИНУ КОВРИКА ЗАДНЕГО ПОЛА № 1

   Нажмите здесь Click here

8. УСТАНОВИТЕ ЗАДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с полноразмерным запасным колесом)

   Нажмите здесь Click here

9. УСТАНОВИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА (для моделей без запасной шины, для моделей с компактной запасной шиной)

   Нажмите здесь Click here

10. УСТАНОВИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесь Click here

11. УСТАНОВИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

12. УСТАНОВИТЕ ЗАДНЮЮ КРЫШКУ В СБОРЕ (для моделей с задней крышкой)

    Нажмите здесь Click here

13. УСТАНОВИТЕ КАРМАН ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В ОБЛИЦОВКЕ (для моделей с разделительной сеткой)

    Нажмите здесь Click here
