АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем), Diagnostic DTC:B15D3

Код DTC Наименование DTC
B15D3 Компонентный стереоусилитель отсоединен

ОПИСАНИЕ

Радиоприемник с дисплеем в сборе и компонентный стереоусилитель в сборе связаны друг с другом шиной передачи данных AVC-LAN.

Этот код DTC регистрируется, когда возникает ошибка передачи данных на шине AVC-LAN между радиоприемником с дисплеем и компонентным стереоусилителем.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
B15D3 Компонентный стереоусилитель отсоединен

Выполнение одного из следующих условий:


  • Компонентный стереоусилитель не подключен (не был подключен) при включенном зажигании (ON (ВКЛ) или ACC).

  • Двигатель запущен, однако обмен данными между ведущим устройством и компонентным стереоусилителем в сборе невозможен.

  • Компонентный стереоусилитель в сборе

  • Радиоприемник с дисплеем в сборе

  • Жгут или разъем

Tech Tips

Радиоприемник с дисплеем в сборе является ведущим устройством.

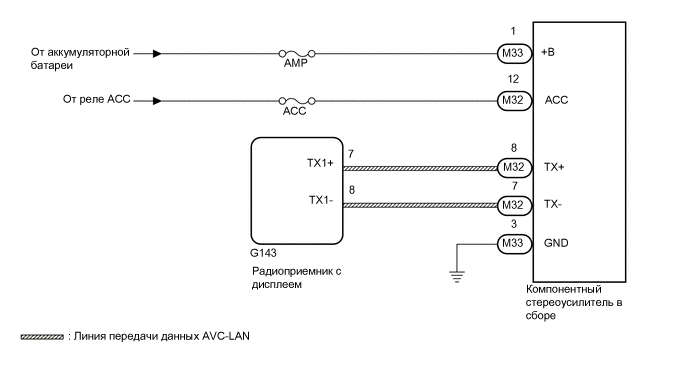

СХЕМА СОЕДИНЕНИЙ

A01QU3EE04

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Если выводится DTC B15C3, сначала выполните поиск неисправностей для этого кода.

      Нажмите здесь Click here


      Body Electrical > Navigation System > Trouble Codes
      OK
      Код DTC B15C3 не выводится.
      Результат
      Следующий шаг
      OK
      NG

    NG

    ПЕРЕЙДИТЕ К DTC B15C3 Нажмите здесь Click here

    OK

  2. ПРОВЕРЬТЕ НАЛИЧИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ)


    1. Убедитесь, что не установлены дополнительные устройства (включая соответствующую проводку), генерирующие радиосигналы.

      Результат
      Результат Следующий шаг
      Дополнительные устройства (включая соответствующую проводку) установлены А
      Дополнительные устройства (включая соответствующую проводку) не установлены B

      Tech Tips


      • Электрические помехи от радиосигналов, генерируемых дополнительными устройствами или проводкой, могут влиять на передачу данных AVC-LAN.

      • Данный DTC может регистрироваться в случае ошибки передачи данных AVC-LAN вследствие электрических помех.


    B

    ПЕРЕЙДИТЕ К ШАГУ 4 Click here

    А

  3. УДАЛИТЕ ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ)


    1. Удалите дополнительные устройства (включая соответствующую проводку).

      Note

      Не удаляйте дополнительные устройства или соответствующую проводку без разрешения клиента.

      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

  4. ПРОВЕРЬТЕ DTC


    1. Удалите коды DTC.

      Нажмите здесь Click here


      Body Electrical > Navigation System > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Body Electrical > Navigation System > Trouble Codes
      OK
      Коды DTC не выводятся.
      Результат
      Следующий шаг
      OK
      NG

    OK

    КОНЕЦ (УСТАНОВЛЕННЫЕ ПО ЗАКАЗУ УСТРОЙСТВА (ВКЛЮЧАЯ ИХ ПРОВОДКУ) НЕИСПРАВНЫ)

    NG

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА КУЗОВА)


    1. A01QQ59C02
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к компонентному стереоусилителю в сборе)

      Отсоедините разъемы компонентного стереоусилителя в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      M33-3 (GND) - масса Всегда Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      M33-1 (+B) - масса Всегда 11 - 14 В
      M32-12 (ACC) - масса Замок зажигания в положении ACC 11 - 14 В
      Зажигание выключено Менее 1 В
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  6. ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ)


    1. Отсоедините разъем G143 радиоприемника с дисплеем в сборе.

    2. Отсоедините разъем M32 компонентного стереоусилителя.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G143-7 (TX1+) - M32-8 (TX+) Всегда Менее 1 Ом
      G143-8 (TX1-) - M32-7 (TX-) Всегда Менее 1 Ом
      G143-7 (TX1+) - масса Всегда 10 кОм или более
      G143-8 (TX1-) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  7. ПРОВЕРЬТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ


    1. Замените компонентный стереоусилитель в сборе.

      Нажмите здесь Click here

    2. Сбросьте коды DTC.

      Нажмите здесь Click here


      Body Electrical > Navigation System > Clear DTCs

    3. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Body Electrical > Navigation System > Trouble Codes
      OK
      Коды DTC не выводятся.
      Результат
      Перейти к
      OK
      NG

    OK

    КОНЕЦ (НЕИСПРАВЕН КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ)

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Нажмите здесь Click here
