СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением с ЭБУ центрального сетевого шлюза) СИСТЕМА ДИАГНОСТИКИ

ЭБУ И ДАТЧИКИ, КОТОРЫЕ ОБМЕНИВАЮТСЯ ДАННЫМИ ЧЕРЕЗ СИСТЕМУ CAN

1. Шина V




   1. ЭБУ центрального сетевого шлюза

   2. DLC3

2. Шина 2




   1. ECM

   2. ЭБУ центрального сетевого шлюза

   3. ЭБУ рулевого управления с усилителем

   4. Блок управления системой кондиционирования в сборе

   5. Блок управления системы SRS

   6. Витой кабель с датчиком в сборе (датчик угла поворота рулевого колеса)

   7. ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*1

   8. ЭБУ полного привода*2

   9. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)

   10. Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

   11. ЭБУ запуска и останова двигателя*3

   12. Щиток приборов в сборе




       • *1: для моделей с системой посадки и запуска

       • *2: для моделей с полным приводом/постоянным полным приводом

       • *3: для моделей с системой запуска и останова

3. Шина 3




   1. ЭБУ центрального сетевого шлюза

   2. Приемник системы навигации в сборе*1

   3. Радиоприемник с дисплеем в сборе*2




      • *1: для моделей с системой навигации

      • *2: для моделей с аудиовизуальной системой (с радиоприемником с дисплеем)

4. Шина 5




   1. ЭБУ центрального сетевого шлюза

   2. Телекамера в сборе*1

   3. ЭБУ помощи при движении*2

   4. ЭБУ предупреждения о недопустимой дистанции*3

   5. Передняя камера распознавания объектов*2

   6. Левый датчик системы контроля слепых зон*4

   7. ЭБУ помощи при парковке*5

   8. Датчик радара миллиметрового диапазона*2




      • *1: для моделей с системой помощи при парковке (со встроенным в камеру ЭБУ)

      • *2: для моделей с предаварийной системой безопасности

      • *3: Для моделей с сенсорной системой помощи при парковке TOYOTA (с 8 датчиками)

      • *4: для моделей с системой контроля слепых зон

      • *5: для моделей с системой панорамного обзора

5. Вспомогательная шина 1 (для моделей с системой автоматизированного привода двери багажного отделения):




   1. Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

   2. ЭБУ левой передней двери сети мультиплексной связи

   3. ЭБУ и переключатель управления положением в сборе*




      • *: для моделей с запоминающим устройством сиденья

6. Локальная шина (для моделей с предаварийной системой безопасности)




   1. ЭБУ помощи при движении в сборе

   2. Передняя камера распознавания объектов

   3. Датчик радара миллиметрового диапазона в сборе

ПРОВЕРКА ШИНЫ CAN

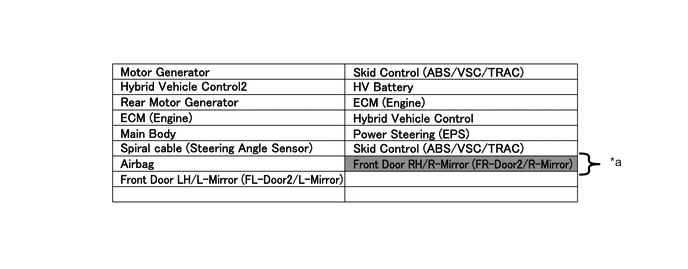

1. На GTS выберите экран "CAN Bus Check" (проверка шины CAN).

   Note




   • Иногда в ниспадающем меню выбора шин можно выбрать шины, к которым не подключены ЭБУ или датчики. Это не является неисправностью. (Это соответствует случаям, когда дополнительные устройства не находятся на вспомогательной шине, которую контролирует ЭБУ с функцией сетевого шлюза.)

   • В ниспадающем меню выбора шины отображаются все шины для данной модели (например, также отображаются шины LIN). Поэтому для определения названий вспомогательных шин CAN обратитесь к схемам электрических соединений.

     Нажмите здесь Click here

   Tech Tips

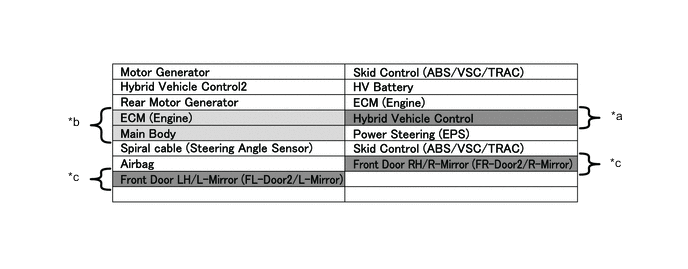

   Разные состояния соединения обозначаются цветом фона, на котором отображаются ЭБУ и датчики.

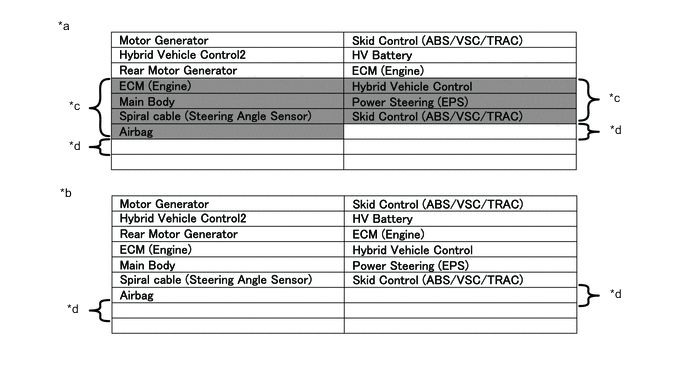

   Пояснения для экрана проверки шины CAN

   Тип шины	Цвет фона	Состояние соединения
   Шина	Белый	Связь была в норме.
   	Желтый	С момента запуска проверки шины CAN связь прерывалась, как минимум, один раз, однако на данный момент передача данных осуществляется (нестабильная связь).
   	Красный	В настоящее время не обменивается данными (один из следующих случаев): Связь отсутствует с момента запуска проверки шины CAN Обмен данными происходил хотя бы раз с момента начала проверки шины CAN, но в настоящее время данные не передаются.
   	Не отображается	Любой из следующих случаев: В ЭБУ центрального сетевого шлюза (ЭБУ сетевого шлюза) имеется внутренняя неисправность, либо он не может осуществлять обмен данными с GTS.*4 К шине не подключены ни ЭБУ, ни датчики.*5
   Вспомогательная шина с ЭБУ, выполняющим функции сетевого шлюза, который не сохраняет в памяти подключенные ЭБУ или датчики*2	Белый	Передача данных проходила в нормальном режиме с момента запуска проверки шины CAN.
   	Желтый	С момента запуска проверки шины CAN связь прерывалась, как минимум, один раз, однако на данный момент передача данных осуществляется (нестабильная связь).
   	Красный	Обмен данными происходил хотя бы раз с момента начала проверки шины CAN, но в настоящее время данные не передаются.
   	Не отображается	Прекращение обмена данными продолжалось с момента запуска проверки шины CAN.*1
   Вспомогательная шина с ЭБУ, выполняющим функции сетевого шлюза, который сохраняет в памяти подключенные ЭБУ и датчики*3	Белый	Связь была в норме.
   	Желтый	С момента запуска проверки шины CAN связь прерывалась, как минимум, один раз, однако на данный момент передача данных осуществляется (нестабильная связь).
   	Красный	В настоящее время не обменивается данными (один из следующих случаев): Связь отсутствует с момента запуска проверки шины CAN Обмен данными происходил хотя бы раз с момента начала проверки шины CAN, но в настоящее время данные не передаются.
   	Не отображается	Любой из следующих случаев: ЭБУ с функцией сетевого шлюза не может осуществлять обмен данными с ЭБУ центрального сетевого шлюза.*6 К вспомогательной шине не подключены ни ЭБУ, ни датчики.*7




   • ЭБУ с функцией сетевого шлюза пересылают сигналы между ЭБУ и датчиками, подключенными к разным шинам.

   • *1: ЭБУ или датчик установлен на автомобиль, но не отображается на экране "Communication Bus Check" (проверки шин передачи данных).

   • *2: ЭБУ с функцией сетевого шлюза не сохраняет в памяти данные об ЭБУ и датчиках, которые подключены к его соответствующей вспомогательной шине.

   • *3: ЭБУ с функцией сетевого шлюза сохраняет в памяти данные об ЭБУ и датчиках, которые подключены к его соответствующей вспомогательной шине.

   • *4: Если в ЭБУ центрального сетевого шлюза имеется внутренняя неисправность, либо он не может осуществлять обмен данными с GTS, то имена шин, вспомогательных шин, ЭБУ и датчиков не будут отображаться.

   • *5: Если к шине не подключены ЭБУ или датчики, будет отображаться сообщение "There is no system found on the communication Bus." .

   • *6: Если ЭБУ с функцией сетевого шлюза не может осуществлять обмен данными с ЭБУ центрального сетевого шлюза, то имена вспомогательных шин и ЭБУ или датчиков, подключенных к вспомогательной шине, не будут отображаться.

   • *7: Если к вспомогательной шине не подключены ЭБУ или датчики, будет отображаться сообщение "There is no system found on the communication Bus." .

   • Если отсутствует обмен данными между GTS и автомобилем, либо никакие ЭБУ или датчики не отображаются как подключенные, проверьте ЭБУ центрального сетевого шлюза и шину V (шину, соединяющую DLC3 с ЭБУ центрального сетевого шлюза) на наличие неисправностей.

2. Наблюдайте за экраном контроля соединений приблизительно 2 мин, чтобы определить изменения состояния соединений подключенных ЭБУ и датчиков.

   Tech Tips

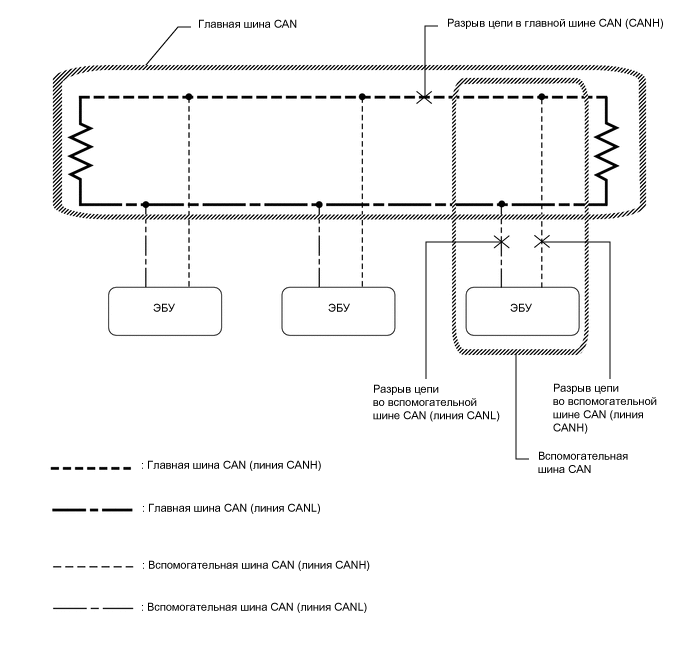

   • Если имеется обрыв в одной из линий вспомогательной (отводной) шины CAN (кроме DLC3), вывод данных по другой линии вспомогательной шины (которая не имеет обрыва) может быть нестабилен, либо она может влиять на реакцию (отображаемые данные) других ЭБУ и датчиков.

   • Если состояние соединения изменяется во время проверки, устраните обрыв в линии вспомогательной (отводной) шины ЭБУ или датчика, который не отвечает (и не регистрируется), а затем снова выполните проверку шины CAN.

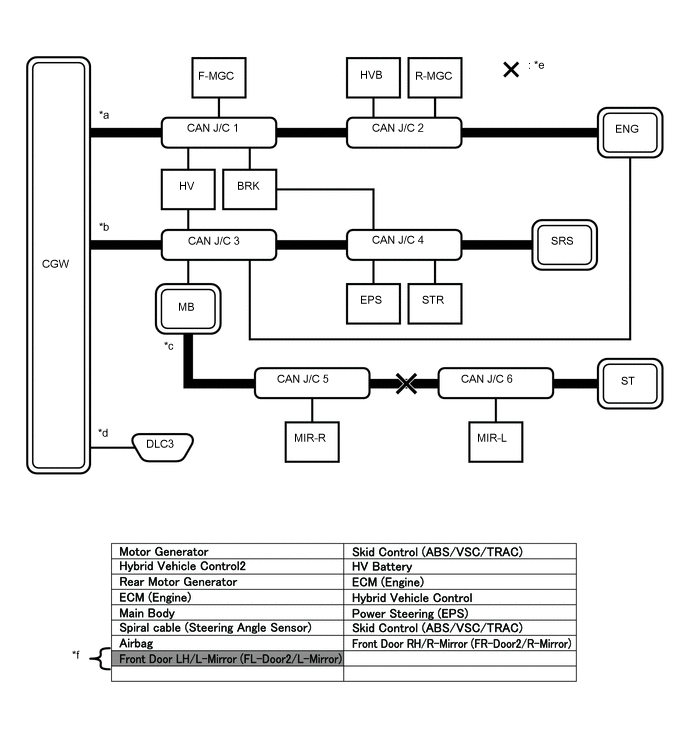

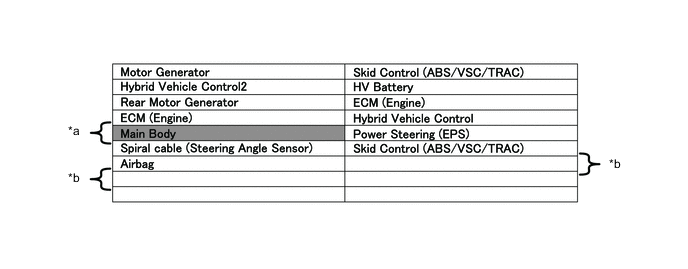

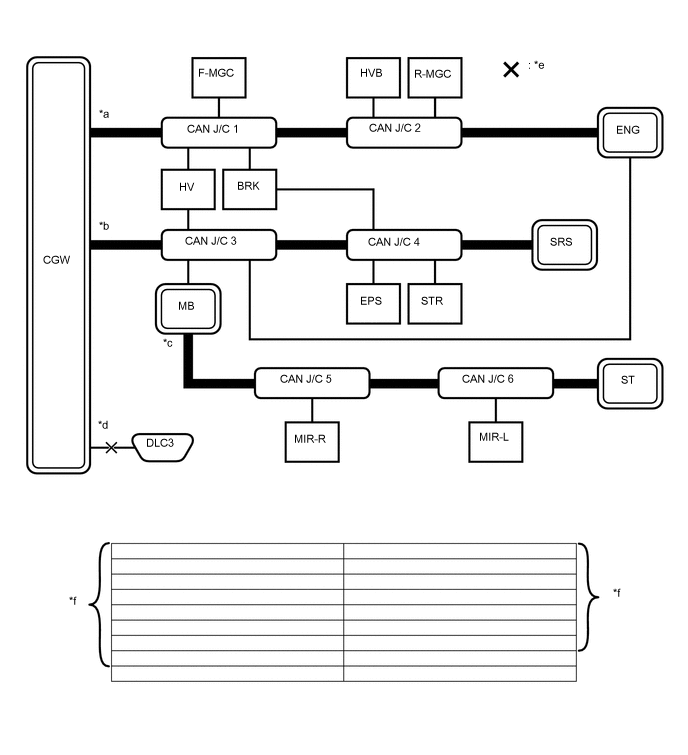

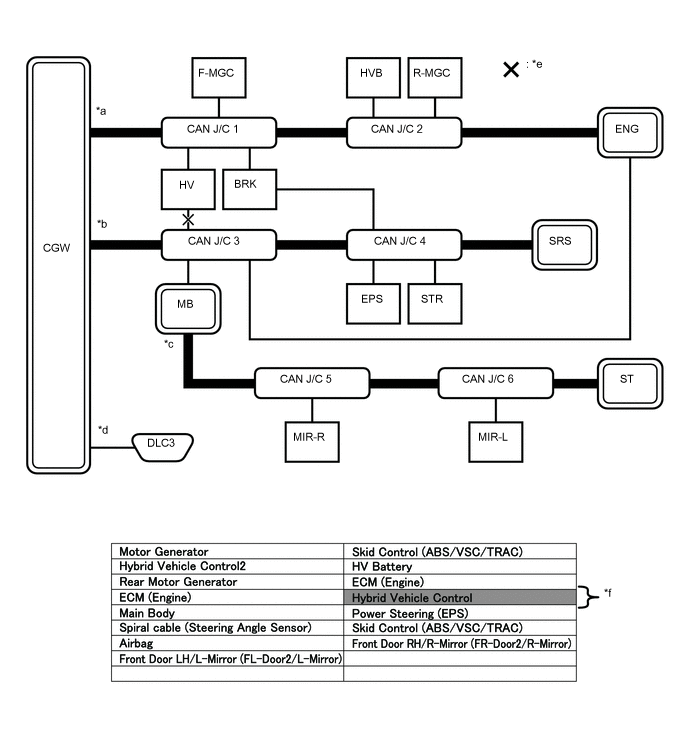

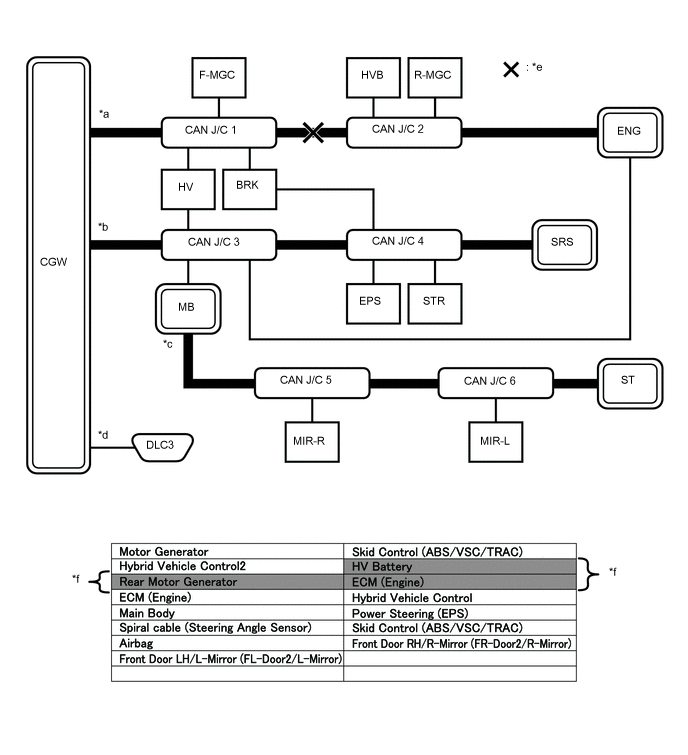

ИНТЕРПРЕТАЦИЯ ДАННЫХ НА ЭКРАНЕ ПРОВЕРКИ ШИНЫ CAN

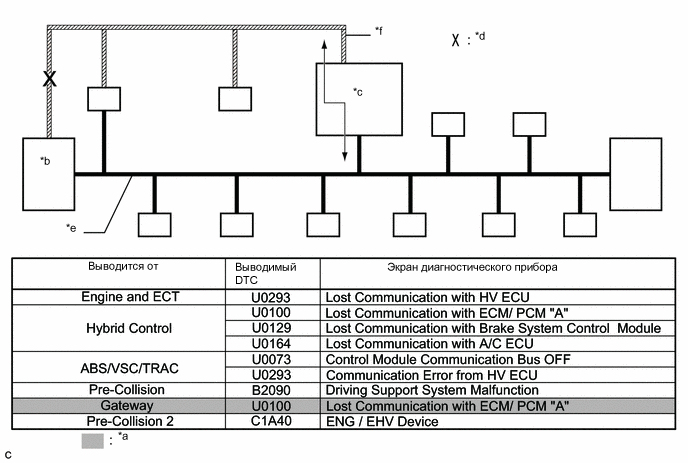

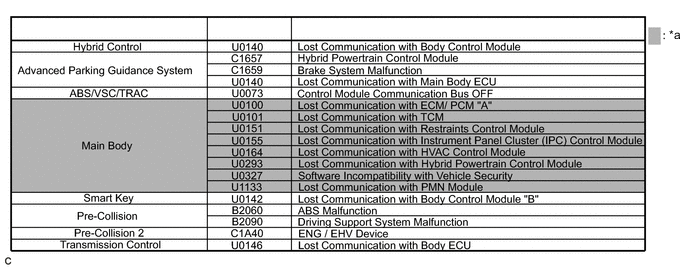

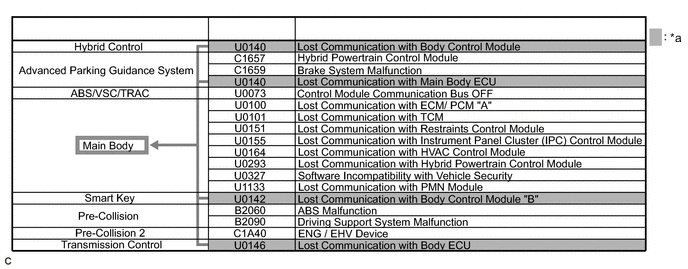

ИНТЕРПРЕТАЦИЯ КОДОВ DTC, СВЯЗАННЫХ С ПЕРЕДАЧЕЙ ДАННЫХ (КОДОВ, КОТОРЫЕ НАЧИНАЮТСЯ НА U)

ПРОВЕРЬТЕ УСТАНОВЛЕННЫЕ СИСТЕМЫ (ЭБУ И ДАТЧИКИ), ИСПОЛЬЗУЮЩИЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

1. Системы (ЭБУ и датчики), использующие стандарт передачи данных CAN, различаются в зависимости от автомобиля и оборудования, устанавливаемого по заказу. Проверьте, какие системы (ЭБУ и датчики) установлены на автомобиле.

   Tech Tips

   Наименования ЭБУ и датчиков на экране GTS могут отличаться от названий в таблице DTC в следующем разделе.

   Название ЭБУ/датчика	Дисплей GTS	Устанавливается на:
   ЭБУ центрального сетевого шлюза	CAN Gateway	Все автомобили
   ECM	ECM (Engine)	Все автомобили
   ЭБУ рулевого управления с усилителем	Power Steering (EPS)	Все автомобили
   Блок управления системой кондиционирования в сборе	Air Conditioning Amplifier	Все автомобили
   Блок управления системы SRS	Airbag	Все автомобили
   Витой кабель с датчиком в сборе (датчик угла поворота рулевого колеса)	Spiral cable (Steering Angle Sensor)	Все автомобили
   ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)	Certification (Smart)	Автомобили с системой посадки и запуска
   ЭБУ полного привода	Four Wheel Drive Control	Для моделей с полным / постоянным полным приводом
   Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)	Skid Control (ABS/VSC/TRAC)	Все автомобили
   Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	Main Body	Все автомобили
   ЭБУ запуска и останова двигателя	Stop and Go/Start	для моделей с системой запуска и останова
   Щиток приборов в сборе	Combination Meter	Все автомобили
   Приемник системы навигации в сборе	Display and Navigation (AVN1)	Модели с системой навигации
   Радиоприемник с дисплеем в сборе	Display and Navigation (AVN1)	Модели с аудиовизуальной системой (с радиоприемником с дисплеем)
   ЭБУ помощи при движении в сборе	Driving Support (Cruise Control-ACC)	Модели с предаварийной системой безопасности
   ЭБУ предупреждения о недопустимой дистанции	Clearance Warning (Clearance Sonar)	Для моделей с сенсорной системой помощи при парковке TOYOTA (с 8 датчиками)
   Передняя камера распознавания объектов	Front Camera Module	Модели с предаварийной системой безопасности
   Левый датчик системы контроля слепых зон	Blind Spot Monitor Master	Для моделей с системой контроля слепых зон
   Датчик радара миллиметрового диапазона в сборе	Front Radar	Модели с предаварийной системой безопасности
   Телекамера в сборе	Parking Assist Monitor System	Модели с системой помощи при парковке (со встроенным в камеру ЭБУ)
   ЭБУ левой передней двери сети мультиплексной связи	Back Door	Для моделей с системой автоматизированного привода двери багажного отделения
   ЭБУ и переключатель управления положением в сборе	D-Seat	для моделей с запоминающим устройством сидений
   ЭБУ системы помощи при парковке	Parking Assist Monitor System	Для моделей с системой панорамного обзора

ТАБЛИЦА КОДОВ DTC, ВЫВОДИМЫХ ЭБУ

1. ECM

   Tech Tips

   Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.




   1. На экране GTS отображается "Engine" (для моделей с 2AD-FTV, 2AD-FHV, 2AD-CCo, 2AD-DPF)


      Powertrain > Engine > Trouble Codes

      № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
      U1103	Нарушение связи с блоком управления производителя U11	Следующее событие происходит 10 раз подряд: ECM не получает определенные данные от ЭБУ запуска и останова двигателя в течение 2,1 с и более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания ECM составляет не менее 10,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.

   2. На экране GTS отображается "Engine and ECT" (для моделей с 2AR-FE, 3ZR-FAE, 3ZR-FE, 2WW)


      Powertrain > Engine and ECT > Trouble Codes

      № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
      U0129	Нарушение связи с блоком управления системы тормозов	Следующее событие происходит 10 раз подряд: ECM не получает достоверные данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение 2,1 секунды и более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания ECM составляет не менее 10,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
      U1103	Нарушение связи с блоком управления производителя U11	Следующее событие происходит 10 раз подряд: ECM не получает определенные данные от ЭБУ запуска и останова двигателя в течение 2,1 с и более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания ECM составляет не менее 10,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.

   3. На экране GTS отображается "Cruise Control" (для моделей с системой круиз-контроля)


      Powertrain > Cruise Control > Trouble Codes

      № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
      U0122	Нарушение связи с блоком управления динамикой автомобиля	ЕСМ не получает данные от блока управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) в течение 2,6 с или более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания ECM составляет не менее 10,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 2,6 с.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.

   4. На экране GTS отображается "Radar Cruise1" (для моделей с динамической радарной системой круиз-контроля)


      Powertrain > Radar Cruise1 > Trouble Codes

      № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
      U0100	Нарушение связи с ECM/PCM "A"	ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов в сборе) не получает некоторые данные от ЕСМ в течение не менее 1 с.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Работает радарная система круиз-контроля работает (в режиме контроля дистанции между автомобилями).	Дайте радарной системе круиз-контроля отработать в режиме контроля дистанции между автомобилями в течение 1 секунды или более.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.
      U0122	Нарушение связи с блоком управления динамикой автомобиля	ЕСМ не получает данные от блока управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) в течение 2,6 с или более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Работает радарная система круиз-контроля работает (в режиме контроля дистанции между автомобилями).	Дайте радарной системе круиз-контроля отработать в режиме контроля дистанции между автомобилями в течение 2,6 секунды или более.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.
      U1104	Прекращение обмена данными с блоком контроля дистанции	Данные, отправленные ЭБУ помощи при движении в ECM, блок управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) или датчик радара миллиметрового диапазона, отсутствуют в течение 0,92 секунды и более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Работает радарная система круиз-контроля работает (в режиме контроля дистанции между автомобилями).	Дайте радарной системе круиз-контроля отработать в режиме контроля дистанции между автомобилями в течение 0,92 секунды или более.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.

2. БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ) / на экране GTS отображается "ABS/VSC/TRC"

   Tech Tips

   Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.


   Chassis > ABS/VSC/TRC > Trouble Codes

   № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
   U0073	Шина передачи данных блока управления отключена	Выполняется любое из следующих условий: Ответный сигнал, отправленный витым кабелем с датчиком (датчиков угла поворота рулевого колеса) в блок управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения), неверен в течение 1 секунды и более. Следующее событие происходит 10 раз подряд в течение 60 секунд: Ответный сигнал, отправленный витым кабелем с датчиком (датчиков угла поворота рулевого колеса) в блок управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения), неверен, по крайней мере, один раз в течение 5 секунд. Блок управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) не может отправить или принять данные (шина отключена) 10 раз подряд.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) находится в диапазоне от 10 до 17,4 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 с.	Контрольная лампа АБС светится. Контрольная лампа скольжения SLIP горит.	Код DTC сохраняется до удаления кода с помощью GTS.
   U0100	Нарушение связи с ECM/PCM "A"	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) не может получать некоторые данные от ECM в течение 2 с или более.	Выполняются все условия: Истекла 1 с или более после включения зажигания. Скорость автомобиля не ниже 15 км/час (9 миль в час). Напряжение питания блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) находится в диапазоне от 10 до 17,4 В.	Совершите поездку на автомобиле со скоростью не менее 15 км/час (9 миль в час) длительностью 3 с или более.	Контрольная лампа скольжения SLIP горит.	Код DTC сохраняется до удаления кода с помощью GTS.
   U0124	Нарушение связи с датчиком бокового ускорения	Выполняется любое из следующих условий: Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) не может получать некоторые данные от центрального блока управления системы SRS в течение 1 с или более. Следующее событие происходит 10 и более раз подряд в течение 60 секунд: Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) не может получать некоторые данные от центрального блока управления системы SRS, по крайней мере, один раз в течение 5 с.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) находится в диапазоне от 10 до 17,4 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 с.	Контрольная лампа АБС светится. Контрольная лампа скольжения SLIP горит.	Код DTC сохраняется до удаления кода с помощью GTS.
   U0126	Нарушение связи с датчиком угла поворота рулевого колеса	Выполняется любое из следующих условий: Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) не может получать некоторые данные от витого кабеля с датчиком в сборе (датчика угла поворота рулевого колеса) в течение 1 с или более. Следующее событие происходит 10 и более раз подряд в течение 60 секунд: Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) не может получать некоторые данные от витого кабеля с датчиком в сборе (датчика угла поворота рулевого колеса) по крайней мере один раз в течение 5 с.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) находится в диапазоне от 10 до 17,4 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 с.	Контрольная лампа скольжения SLIP горит.	Код DTC сохраняется до удаления кода с помощью GTS.

3. БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ / на экране GTS отображается "Air Conditioner"

   Tech Tips

   Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.


   Body Electrical > Air Conditioner > Trouble Codes

   № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
   U0100	Нарушение связи с ECM/PCM "A"	Блок управления системой кондиционирования не получает достоверные данные от ECM в течение 5 секунд и более.	Выполняются оба следующих условия: Зажигание включено. Напряжение питания блока управления системой кондиционирования составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 5 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0131	Нарушение связи с блоком рулевого управления	Блок управления системой кондиционирования не получает достоверные данные от ЭБУ рулевого управления с усилителем в течение 5 секунд и более.	Выполняются оба следующих условия: Зажигание включено. Напряжение питания блока управления системой кондиционирования составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 5 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0142	Нарушение связи с блоком управления кузова "B"	Блок управления системой кондиционирования не получает достоверные данные от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) в течение 5 секунд и более.	Выполняются оба следующих условия: Зажигание включено. Напряжение питания блока управления системой кондиционирования составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 5 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0155	Нарушение связи с блоком управления панели приборов (IPC)	Блок управления системой кондиционирования не получает достоверные данные от щитка приборов в течение 5 секунд и более.	Выполняются оба следующих условия: Зажигание включено. Напряжение питания блока управления системой кондиционирования составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 5 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.

4. ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) / на экране GTS отображается "Main Body"

   Tech Tips

   Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.


   Body Electrical > Main Body > Trouble Codes

   № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
   U0100	Нарушение связи с ECM/PCM "A"	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) не может получать некоторые данные от ECM в течение 10 с или более.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 20 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0101	Прекращение обмена данными с ТCM	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) не может получать некоторые данные от ECM в течение 10 с или более.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 20 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0120	Прекращение обмена данными со стартером / модулем управления генератором	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) не может получать некоторые данные от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) в течение 10 с или более.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 20 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0129	Нарушение связи с блоком управления системы тормозов	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) не может получать некоторые данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение 10 с или более.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 20 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0151	Нарушение связи с блоком управления системы SRS	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) не может получать некоторые данные от центрального блока управления системы SRS в течение 10 с или более.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 20 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0155	Нарушение связи с блоком управления панели приборов (IPC)	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) не может получать некоторые данные от щитка приборов в течение 10 с или более.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 20 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0164	Нарушение связи с модулем управления HVAC	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) не может получать некоторые данные от блока управления системой кондиционирования в течение 10 с или более.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 20 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0182	Нарушение связи с системой AFS	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) не получает некоторые данные от передней камеры распознавания объектов в течение не менее 10 с.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 5 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 15 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0208	Нарушение связи с «блоком управления сиденья А»	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) не может получать некоторые данные от ЭБУ и переключателя управления положением в сборе в течение 10 с или более.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 20 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0230	Нарушение связи с блоком заднего сетевого шлюза	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) не может получать некоторые данные от ЭБУ двери сети мультиплексной связи в течение 10 с или более.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 20 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U023A	Прекращение обмена данными с модулем обработки изображения "A"	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) не получает некоторые данные от передней камеры распознавания объектов в течение не менее 10 с.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 20 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0265	Нарушение связи с блоком монитора помощи при парковке	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) не получает достоверные данные от телекамеры в течение 10 секунд и более.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 20 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0327	Несовместимость программного обеспечения с блоком управления безопасности автомобиля	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) не может получать некоторые данные от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) в течение 10 с или более.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 20 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U1002	Нарушение связи с блоком сетевого шлюза	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) обнаруживает нарушение обмена данными с ЭБУ двери сети мультиплексной связи и ЭБУ и переключателем управления положением.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 20 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.

5. ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ / на экране GTS отображается "EMPS"

   Tech Tips

   Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.


   Chassis > EMPS > Trouble Codes

   № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
   U0100	Нарушение связи с ECM/PCM "A"	ЭБУ рулевого управления с усилителем не может получать некоторые данные от ECM в течение 5 с или более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания ЭБУ рулевого управления с усилителем составляет не менее 9,5 В.	Совершите поездку на автомобиле со скоростью не менее 20 км/час (12 миль в час) длительностью 6 с или более.	-	Код DTC регистрируется только при наличии неисправности.
   U0129	Нарушение связи с блоком управления системы тормозов	ЭБУ рулевого управления с усилителем не может получать некоторые данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение 2,3 с или более.	Выполняются оба следующих условия: Истекли 2 с или более после включения зажигания. Напряжение питания ЭБУ рулевого управления с усилителем составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 4,3 с.	Контрольная лампа EPS загорается.	Код DTC регистрируется только при наличии неисправности.

6. ЩИТОК ПРИБОРОВ / на экране GTS отображается "Combination Meter"

   Tech Tips

   Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.


   Body Electrical > Combination Meter > Trouble Codes

   № DTC	Неисправность	Условие обнаружения DTC	Процедура проверки кодов DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
   U0100	Нарушение связи с ECM/PCM "A"	Щиток приборов в сборе не может получать некоторые данные от ECM в течение 2 с или более.	Выполняются оба следующих условия: Зажигание включено. Напряжение на контакте IG цепи питания щитка приборов находится в диапазоне от 9,5 до 11,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 2 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0129	Нарушение связи с блоком управления системы тормозов	Выполняется любое из следующих условий: Щиток приборов в сборе не может получать некоторые данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение 2 с или более. Щиток приборов в сборе не может получать некоторые данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение 3 с или более.	Выполняются оба следующих условия: Зажигание включено. Напряжение на контакте IG цепи питания щитка приборов находится в диапазоне от 9,5 до 11,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 3 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0131	Нарушение связи с блоком управления усилением рулевого управления	Щиток приборов в сборе не может получать некоторые данные от ЭБУ рулевого управления с усилителем в течение 3 с или более.	Выполняются оба следующих условия: Зажигание включено. Напряжение на контакте IG цепи питания щитка приборов находится в диапазоне от 9,5 до 11,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 3 с.	Контрольная лампа EPS загорается.	Код DTC сохраняется до удаления кода с помощью GTS.
   U0142	Нарушение связи с блоком управления кузова "B"	Щиток приборов в сборе не может получать некоторые данные от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) в течение 3 с или более.	Выполняются оба следующих условия: Зажигание включено. Напряжение на контакте IG цепи питания щитка приборов находится в диапазоне от 9,5 до 11,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 3 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0151	Нарушение связи с блоком управления системы SRS	Щиток приборов в сборе не может получать некоторые данные от блока управления системы SRS в течение 10 с или более.	Выполняются оба следующих условия: Зажигание включено. Напряжение на контакте IG цепи питания щитка приборов находится в диапазоне от 9,5 до 11,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 10 с.	Включается контрольная лампа SRS.	Код DTC сохраняется до удаления кода с помощью GTS.
   U0163	Нарушение обмена данными с блоком управления системы навигации	Щиток приборов в сборе не получает некоторые данные от приемника системы навигации в сборе*1 или радиоприемника с дисплеем в сборе*2 в течение не менее 3 с.	Выполняются оба следующих условия: Зажигание включено. Напряжение на контакте IG цепи питания щитка приборов находится в диапазоне от 9,5 до 11,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 3 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U023A	Нарушение связи с модулем передней камеры	Щиток приборов в сборе не получает достоверные данные от передней камеры распознавания объектов в течение не менее 10 с.	Выполняются оба следующих условия: Зажигание включено. Напряжение на контакте IG цепи питания щитка приборов находится в диапазоне от 9,5 до 11,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 10 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U1104	Нарушение связи с ЭБУ помощи при движении	Щиток приборов в сборе не получает достоверные данные от ЭБУ помощи при движении в сборе в течение 10 с или более.	Выполняются оба следующих условия: Зажигание включено. Напряжение на контакте IG цепи питания щитка приборов находится в диапазоне от 9,5 до 11,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 10 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.

   *1: для моделей с системой навигации

   *2: для моделей с аудиовизуальной системой (с радиоприемником с дисплеем)

7. РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (для моделей с аудиовизуальной системой [для моделей с радиоприемником с дисплеем]) / на экране GTS отображается "Navigation System"

   Tech Tips

   Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.


   Body Electrical > Navigation System > Trouble Codes

   № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
   U0073	Неисправность передающей системы (система навигации с APGS)	Радиоприемник с дисплеем не может передать или получить данные 5 секунд подряд.	-	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 1 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0100	Обмен данными с ЭБУ двигателя	Выполняется одно из следующих условий: Радиоприемник с дисплеем в сборе не получает некоторые данные от ECM в течение 1,24 с или более. Радиоприемник с дисплеем в сборе не получает некоторые данные от ECM в течение 2 с или более. Радиоприемник с дисплеем в сборе не получает некоторые данные от ECM в течение 2,5 с или более. Радиоприемник с дисплеем в сборе не получает некоторые данные от ECM в течение 4 с или более. Радиоприемник с дисплеем в сборе не получает некоторые данные от ECM в течение 10 с или более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания радиоприемника с дисплеем в сборе составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 11 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0126	Обмен данными с датчиком положения рулевого колеса	Выполняется любое из следующих условий: Радиоприемник с дисплеем в сборе не получает некоторые данные от витого кабеля с датчиком в сборе (датчика угла поворота рулевого колеса) в течение 0,72 с или более. Радиоприемник с дисплеем в сборе не получает некоторые данные от витого кабеля с датчиком в сборе (датчика угла поворота рулевого колеса) в течение 10,8 с или более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания радиоприемника с дисплеем в сборе составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 11,8 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0129	Обмен данными с ЭБУ системы VSC (ECB*)	Выполняется любое из следующих условий: Радиоприемник с дисплеем в сборе не получает некоторые данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение 1 с или более. Радиоприемник с дисплеем в сборе не получает некоторые данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение 4 с или более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания радиоприемника с дисплеем в сборе составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 5 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0131	Прекращение обмена данными с ЭБУ рулевого управления с электроусилителем	Радиоприемник с дисплеем в сборе не получает некоторые данные от ЭБУ рулевого управления с усилителем в течение 1 с или более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания радиоприемника с дисплеем в сборе составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 2 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0140	Нарушение связи с блоком управления кузовом	Радиоприемник с дисплеем в сборе не получает некоторые данные от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) в течение 3 с или более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания радиоприемника с дисплеем в сборе составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 4 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0155	Связь с ЭБУ щитка приборов	Радиоприемник с дисплеем в сборе не получает некоторые данные от щитка приборов в сборе в течение 30 с или более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания радиоприемника с дисплеем в сборе составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 31 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0164	Связь с ЭБУ системы кондиционирования	Выполняется одно из следующих условий: Радиоприемник с дисплеем в сборе не получает некоторые данные от блока управления системой кондиционирования в сборе в течение не менее 3 с. Радиоприемник с дисплеем в сборе не получает некоторые данные от блока управления системой кондиционирования в сборе в течение не менее 6 с. Радиоприемник с дисплеем в сборе не получает некоторые данные от блока управления системой кондиционирования в сборе в течение не менее 15 с.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания радиоприемника с дисплеем в сборе составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 16 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0182	Нарушение связи с блоком управления переднего освещения	Радиоприемник с дисплеем в сборе не получает некоторые данные от передней камеры распознавания объектов в течение не менее 1 с.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания радиоприемника с дисплеем в сборе составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 2 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U1110	Связь с ЭБУ предупреждения о недопустимой дистанции	Радиоприемник с дисплеем в сборе не получает некоторые данные от ЭБУ предупреждения о недопустимой дистанции в сборе в течение не менее 10 с.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания радиоприемника с дисплеем в сборе составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 11 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.

   ECB*: Система электронного управления тормозами

8. ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (для моделей с системой навигации) / на экране GTS отображается "Navigation System"

   Tech Tips

   Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.


   Body Electrical > Navigation System > Trouble Codes

   № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
   U0073	Неисправность передающей системы (система навигации с APGS)	Приемник системы навигации не может передать или получить данные 5 секунд подряд.	-	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 1 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0100	Обмен данными с ЭБУ двигателя	Выполняется одно из следующих условий: Приемник системы навигации не получает достоверные данные от ECM в течение 1,24 секунды и более. Приемник системы навигации не получает достоверные данные от ECM в течение 2 секунды и более. Приемник системы навигации не получает достоверные данные от ECM в течение 2,5 секунды и более. Приемник системы навигации не получает достоверные данные от ECM в течение 4 секунды и более. Приемник системы навигации не получает достоверные данные от ECM в течение 10 секунды и более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания приемника системы навигации составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 11 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0126	Обмен данными с датчиком положения рулевого колеса	Выполняется любое из следующих условий: Приемник системы навигации не получает некоторые данные от витого кабеля с датчиком в сборе (датчика угла поворота рулевого колеса) в течение 0,72 с или более. Приемник системы навигации не получает некоторые данные от витого кабеля с датчиком в сборе (датчика угла поворота рулевого колеса) в течение 10,8 с или более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания приемника системы навигации составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 11,8 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0129	Обмен данными с ЭБУ системы VSC (ECB*)	Выполняется любое из следующих условий: Приемник системы навигации не получает достоверные данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение 1 секунды и более. Приемник системы навигации не получает достоверные данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение 4 секунды и более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания приемника системы навигации составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 5 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0131	Прекращение обмена данными с ЭБУ рулевого управления с электроусилителем	Приемник системы навигации не получает некоторые данные от ЭБУ рулевого управления с усилителем в течение 1 с или более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания приемника системы навигации составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 2 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0140	Нарушение связи с блоком управления кузовом	Приемник системы навигации не получает некоторые данные от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) в течение 3 с или более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания приемника системы навигации составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 4 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0155	Связь с ЭБУ щитка приборов	Приемник системы навигации не получает некоторые данные от щитка приборов в сборе в течение 30 с или более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания приемника системы навигации составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 31 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0164	Связь с ЭБУ системы кондиционирования	Выполняется одно из следующих условий: Приемник системы навигации не получает достоверные данные от блока управления системой кондиционирования в течение 3 секунд и более. Приемник системы навигации не получает достоверные данные от блока управления системой кондиционирования в течение 6 секунд и более. Приемник системы навигации не получает достоверные данные от блока управления системой кондиционирования в течение 15 секунд и более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания приемника системы навигации составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 16 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U0182	Нарушение связи с блоком управления переднего освещения	Приемник системы навигации в сборе не получает некоторые данные от передней камеры распознавания объектов в течение не менее 1 с.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания приемника системы навигации составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 2 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
   U1110	Связь с ЭБУ предупреждения о недопустимой дистанции	Приемник системы навигации в сборе не получает некоторые данные от ЭБУ предупреждения о недопустимой дистанции в сборе в течение 10 с или более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания приемника системы навигации составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 11 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.

   ECB*: Система электронного управления тормозами

9. ЭБУ ПОЛНОГО ПРИВОДА В СБОРЕ (для моделей с полным приводом/постоянным полным приводом) / на экране GTS отображается "Four Wheel Drive"

   Tech Tips

   Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.


   Chassis > Four Wheel Drive > Trouble Codes

   № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
   U0073	Шина передачи данных блока управления отключена	ЭБУ полного привода не может отправить или принять данные 10 раз подряд.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания ЭБУ полного привода составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 с.	Отображается сообщение "Check 4WD System" (проверьте систему полного привода).	Код DTC сохраняется до удаления кода с помощью GTS.
   U0100	Нарушение связи с ECM/PCM "A"	Выполняется любое из следующих условий: ЭБУ полного привода не получает достоверные данные от ECM в течение 2 секунд и более. ЭБУ полного привода не получает достоверные данные от ECM в течение 3,5 секунд и более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания ЭБУ полного привода составляет не менее 10 В.	Двигайтесь на автомобиле со скоростью не менее 60 км/час (37 миль в час) в течение 4,5 секунды или более.	Отображается сообщение "Check 4WD System" (проверьте систему полного привода).	Код DTC сохраняется до удаления кода с помощью GTS.
   U0126	Нарушение связи с датчиком угла поворота рулевого колеса	ЭБУ полного привода не получает достоверные данные от витого кабеля с датчиком (датчика угла поворота рулевого колеса) в течение 1 секунды и более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания ЭБУ полного привода составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 2 с.	Отображается сообщение "Check 4WD System" (проверьте систему полного привода).	Код DTC сохраняется до удаления кода с помощью GTS.
   U0129	Нарушение связи с блоком управления системы тормозов	Выполняется любое из следующих условий: ЭБУ полного привода в сборе не может получать некоторые данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение 3 с или более. ЭБУ полного привода в сборе не может получать некоторые данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение 8 с или более.	Выполняются оба следующих условия: Истекли 2 с или более после включения зажигания. Напряжение питания ЭБУ полного привода составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 10 с.	Отображается сообщение "Check 4WD System" (проверьте систему полного привода).	Код DTC сохраняется до удаления кода с помощью GTS.

10. ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) (для моделей с системой посадки и запуска)

    Tech Tips

    Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.




    1. На экране GTS отображается "Entry&Start"


       Body Electrical > Entry&Start > Trouble Codes

       № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
       U0100	Нарушение связи с ECM/PCM "A"	ЭБУ сертификации (ЭБУ электронного ключа зажигания) не получает достоверные данные от ECM в течение 10 секунд и более.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания ЭБУ сертификации (ЭБУ электронного ключа зажигания) составляет не менее 10 В.	Выждите 20 с после установки замка зажигания в положение ACC или ON (ВКЛ).	-	Код DTC сохраняется до удаления кода с помощью GTS.
       U0142	Нарушение связи с блоком управления кузова "B"	ЭБУ сертификации (ЭБУ электронного ключа зажигания) не получает достоверные данные от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) в течение 10 секунд и более.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания ЭБУ сертификации (ЭБУ электронного ключа зажигания) составляет не менее 10 В.	Выждите 20 с после установки замка зажигания в положение ACC или ON (ВКЛ).	-	Код DTC сохраняется до удаления кода с помощью GTS.
       U0155	Нарушение связи с блоком управления панели приборов (IPC)	ЭБУ сертификации (ЭБУ электронного ключа зажигания) не получает достоверные данные от щитка приборов в течение 10 секунд и более.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания ЭБУ сертификации (ЭБУ электронного ключа зажигания) составляет не менее 10 В.	Выждите 20 с после установки замка зажигания в положение ACC или ON (ВКЛ).	-	Код DTC сохраняется до удаления кода с помощью GTS.
       U1103	Прекращение обмена данными с блоком управления запуском и остановом	ЭБУ сертификации (ЭБУ электронного ключа зажигания) не получает достоверные данные от ЭБУ запуска и останова двигателя в течение не менее 10 с.	Выполняются оба следующих условия: После обнаружения изменения режима источника питания прошло 10 с или больше (+B переходит из выключенного состояния во включенное, ACC переходит из включенного состояния в выключенное, или IG переходит из включенного состояния в выключенное). Напряжение питания ЭБУ сертификации (ЭБУ электронного ключа зажигания) составляет не менее 10 В.	Выждите 20 с после установки замка зажигания в положение ACC или ON (ВКЛ).	-	Код DTC сохраняется до удаления кода с помощью GTS.

    2. На экране GTS отображается "Power Source Control"


       Body Electrical > Power Source Control > Trouble Codes

       № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
       U0100	Обмен данными с ECM	ЭБУ сертификации (ЭБУ электронного ключа зажигания) не получает достоверные данные от ECM в течение 3,1 секунд и более.	Выполняются оба следующих условия: Зажигание включено. Напряжение питания ЭБУ сертификации (ЭБУ электронного ключа зажигания) составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 3,1 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
       U0140	Нарушение связи с блоком управления кузовом	ЭБУ сертификации (ЭБУ электронного ключа зажигания) не получает достоверные данные от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) в течение 3 с и более.	Выполняются оба следующих условия: Зажигание включено. Напряжение питания ЭБУ сертификации (ЭБУ электронного ключа зажигания) составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 3 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
       U0155	Нарушение связи с блоком управления панели приборов (IPC)	ЭБУ сертификации (ЭБУ электронного ключа зажигания) не получает достоверные данные от щитка приборов в течение 3,1 с и более.	Выполняются оба следующих условия: Зажигание включено. Напряжение питания ЭБУ сертификации (ЭБУ электронного ключа зажигания) составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 3,1 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
       U1103	Прекращение обмена данными с блоком управления запуском и остановом	ЭБУ сертификации (ЭБУ электронного ключа зажигания) не получает достоверные данные от ЭБУ запуска и останова двигателя в течение не менее 5 с.	Выполняются оба следующих условия: Зажигание включено. Напряжение питания ЭБУ сертификации (ЭБУ электронного ключа зажигания) составляет не менее 9,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 5 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.

    3. На экране GTS отображается "Starting Control"


       Body Electrical > Starting Control > Trouble Codes

       № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
       U0100	Нарушение связи с ECM/PCM "A"	ЭБУ сертификации (ЭБУ электронного ключа зажигания) не получает достоверные данные от ECM в течение 2 секунд и более.	Зажигание включено.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 2 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.

11. ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН (для моделей с системой контроля слепых зон) / "Blind Spot Monitor Master" на экране GTS

    Tech Tips

    Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.


    Body Electrical > Blind Spot Monitor Master > Trouble Codes

    № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
    U0100	Нарушение связи с ECM/PCM "A"	Левый датчик системы контроля слепых зон не получает достоверные данные от ECM в течение 10,8 секунды и более.	Выполняются все условия: Истекла 1 секунда после включения зажигания. Скорость автомобиля не ниже 5 км/час (3 миль в час). Главный выключатель системы контроля слепых зон включен. Напряжение питания левого датчика системы контроля слепых зон составляет не менее 10 В.	Совершите поездку на автомобиле со скоростью не менее 5 км/час (3 мили в час) длительностью 11,8 с или более.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.
    U0126	Нарушение связи с датчиком угла поворота рулевого колеса	Выполняется любое из следующих условий: Левый датчик системы контроля слепых зон не получает определенные данные от витого кабеля с датчиком в сборе (датчика угла поворота рулевого колеса) в течение 0,72 с и более. Левый датчик системы контроля слепых зон не получает определенные данные от витого кабеля с датчиком в сборе (датчика угла поворота рулевого колеса) в течение 10,7 с и более.	Выполняются все условия: Истекла 1 секунда после включения зажигания. Главный выключатель системы контроля слепых зон включен. Напряжение питания левого датчика системы контроля слепых зон составляет не менее 10 В.	Включите зажигание, включите главный выключатель монитора контроля слепых зон и подождите не менее 11,7 с.	Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
    U0129	Нарушение связи с блоком управления системы тормозов	Левый датчик системы контроля слепых зон не получает достоверные данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение 22,6 секунды и более.	Выполняются все условия: Истекло 2 с после включения зажигания. Главный выключатель системы контроля слепых зон включен. Напряжение питания левого датчика системы контроля слепых зон составляет не менее 10 В.	Включите зажигание, включите главный выключатель монитора контроля слепых зон и подождите не менее 24,6 с.	Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
    U0142	Нарушение связи с блоком управления кузова "B"	Левый датчик системы контроля слепых зон не получает достоверные данные от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) в течение 10,6 секунды и более.	Выполняются все условия: Истекла 1 секунда после включения зажигания. Главный выключатель системы контроля слепых зон включен. Напряжение питания левого датчика системы контроля слепых зон составляет не менее 10 В.	Включите зажигание, включите главный выключатель монитора контроля слепых зон и подождите не менее 11,6 с.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.
    U0232*	Нарушение связи с подчиненным модулем системы контроля слепых зон	Левый датчик системы контроля слепых зон не получает данные от правого датчика системы контроля слепых зон в течение 7,6 секунды и более.	Выполняются все условия: Истекла 1 секунда после включения зажигания. Главный выключатель системы контроля слепых зон включен. Напряжение питания левого датчика системы контроля слепых зон составляет не менее 10 В.	Включите зажигание, включите главный выключатель монитора контроля слепых зон и подождите не менее 8,6 с.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.

    *: См. раздел "Система контроля слепых зон".

12. ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ

    Tech Tips

    Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.




    1. На экране GTS отображается "Radar Cruise2" (для моделей с динамической радарной системой круиз-контроля)


       Powertrain > Radar Cruise2 > Trouble Codes

       № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
       U0100	Нарушение связи с ECM/PCM "A"	ЭБУ помощи при движении не может получать некоторые данные от ECM в течение 0,92 с или более.	Выполняются все условия: Истекла 1 секунда после включения зажигания. Скорость автомобиля не ниже 36 км/час (22 миль в час). Напряжение питания ЭБУ помощи при движении составляет не менее 10 В.	Двигайтесь на автомобиле со скоростью не менее 36 км/час (22 миль в час) в течение 1,92 с или более.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.
       U0125	Нарушение связи с датчиком рысканья	ЭБУ помощи при движении не получает достоверные данные от ЭБУ системы SRS в сборе в течение не менее 0,72 с.	Выполняются все условия: Прошло 3 с после включения зажигания. Скорость автомобиля не ниже 36 км/час (22 миль в час). Напряжение питания ЭБУ помощи при движении составляет не менее 10 В.	Двигайтесь на автомобиле со скоростью не менее 36 км/час (22 миль в час) в течение 3,72 с или более.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.
       U0126	Нарушение связи с датчиком угла поворота рулевого колеса	ЭБУ помощи при движении не может получать некоторые данные от витого кабеля с датчиком в сборе (датчика угла поворота рулевого колеса) в течение 5,04 с или более.	Выполняются все условия: Истекла 1 секунда после включения зажигания. Скорость автомобиля не ниже 36 км/час (22 миль в час). Напряжение питания ЭБУ помощи при движении составляет не менее 10 В.	Двигайтесь на автомобиле со скоростью не менее 36 км/час (22 миль в час) в течение 6,04 с или более.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.
       U0129	Нарушение связи с блоком управления системы тормозов	ЭБУ помощи при движении не может получать некоторые данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение 1,08 с или более.	Выполняются все условия: Прошло 2 с после включения зажигания. Скорость автомобиля не ниже 36 км/час (22 миль в час). Напряжение питания ЭБУ помощи при движении составляет не менее 10 В.	Двигайтесь на автомобиле со скоростью не менее 36 км/час (22 миль в час) в течение 3,08 с или более.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.
       U0235	Нарушение связи с передним датчиком дистанции системы круиз-контроля	ЭБУ помощи при движении не может получать некоторые данные от датчика радара миллиметрового диапазона в сборе в течение не менее 1,6 с.	Выполняются все условия: Истекла 1 секунда после включения зажигания. Скорость автомобиля не ниже 36 км/час (22 миль в час). Напряжение питания ЭБУ помощи при движении составляет не менее 10 В.	Двигайтесь на автомобиле со скоростью не менее 36 км/час (22 миль в час) в течение 2,6 с или более.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.
       U1104	Нарушение связи с ЭБУ помощи при движении	ЭБУ помощи при движении не может получать некоторые данные от датчика радара миллиметрового диапазона в сборе в течение не менее 0,144 с.	Выполняются все условия: Истекла 1 секунда после включения зажигания. Скорость автомобиля не ниже 36 км/час (22 миль в час). Напряжение питания ЭБУ помощи при движении составляет не менее 10 В.	Двигайтесь на автомобиле со скоростью не менее 36 км/час (22 миль в час) в течение 1,144 с или более.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.

    2. На экране GTS отображается "Pre-Crash2" (для моделей с предаварийной системой безопасности)

       № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
       U0100	Нарушение связи с ECM	ЭБУ помощи при движении не получает данные от ECM в течение 3,07 секунды и более.	Выполняются все условия: Прошло 6 с после включения зажигания. Скорость автомобиля составляет 5 км/час (3 мили в час) или более. Напряжение питания ЭБУ помощи при движении составляет не менее 10 В.	Совершите поездку на автомобиле со скоростью не менее 5 км/час (3 миль в час) длительностью 6 с или более.	Индикатор PCS мигает. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0125	Нарушение связи с датчиком рысканья	ЭБУ помощи при движении не получает достоверные данные от ЭБУ системы SRS в сборе в течение не менее 0,036 с.	Выполняются оба следующих условия: Прошло 6 с после включения зажигания. Напряжение питания ЭБУ помощи при движении составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 6 с.	Индикатор PCS мигает. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0126	Нарушение связи с датчиком угла поворота рулевого колеса	ЭБУ помощи при движении не может получать некоторые данные от витого кабеля с датчиком в сборе (датчика угла поворота рулевого колеса) в течение 3,02 с или более.	Выполняются оба следующих условия: Прошло 6 с после включения зажигания. Напряжение питания ЭБУ помощи при движении составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 6 с.	Индикатор PCS мигает. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0129	Нарушение связи с блоком управления системы тормозов	ЭБУ помощи при движении не может получать некоторые данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение 3 с или более.	Выполняются оба следующих условия: Прошло 6 с после включения зажигания. Напряжение питания ЭБУ помощи при движении составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 6 с.	Индикатор PCS мигает. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0235	Нарушение связи с передним датчиком дистанции системы круиз-контроля	ЭБУ помощи при движении не может получать некоторые данные от датчика радара миллиметрового диапазона в сборе в течение не менее 0,3 с.	Выполняются оба следующих условия: Прошло 3 с после включения зажигания. Напряжение питания ЭБУ помощи при движении составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 3 с.	Индикатор PCS мигает. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U023A	Прекращение обмена данными с модулем обработки изображения "A"	ЭБУ помощи при движении не получает достоверные данные от передней камеры распознавания объектов в сборе в течение не менее 3 с.	Выполняются оба следующих условия: Прошло 6 с после включения зажигания. Напряжение питания ЭБУ помощи при движении составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 6 с.	Индикатор PCS мигает. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U1002	Нарушение связи с блоком сетевого шлюза	ЭБУ помощи при движении обнаруживает нарушение обмена данными с датчиком радара миллиметрового диапазона в сборе и передней камерой распознавания объектов.	Выполняются оба следующих условия: Прошло 6 с после включения зажигания. Напряжение питания ЭБУ помощи при движении составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 6 с.	Индикатор PCS мигает. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U1104	Нарушение связи с ЭБУ помощи при движении	Данные, переданные ЭБУ помощи при движении всем ЭБУ (датчикам), не поступают в течение не менее 3 с.	Выполняются все условия: Прошло 2 с после включения зажигания. Напряжение питания ЭБУ помощи при движении составляет не менее 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 2 с.	Индикатор PCS мигает. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.

13. ПЕРЕДНЯЯ КАМЕРА РАСПОЗНАВАНИЯ ОБЪЕКТОВ (для моделей с предаварийной системой безопасности)

    Tech Tips

    Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.




    1. На экране GTS отображается "LKA/LDA" (для моделей с системой предупреждения об уходе с полосы)


       Chassis > LKA/LDA > Trouble Codes

       № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
       U0100	Нарушение связи с ECM/PCM "A"	Передняя камера распознавания объектов не получает некоторые данные от ECM в течение не менее 5 с.	Выполняются все условия: Истекли 2 с или более после включения зажигания. Скорость автомобиля не ниже 1 км/час (1 мили в час). Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Совершите поездку на автомобиле со скоростью не менее 1 км/час (1 миль в час) длительностью 7 с или более.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0101	Прекращение обмена данными с ТCM	Передняя камера распознавания объектов не получает некоторые данные от ECM в течение не менее 5 с.	Выполняются все условия: Истекли 2 с или более после включения зажигания. Скорость автомобиля не ниже 1 км/час (1 мили в час). Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Совершите поездку на автомобиле со скоростью не менее 1 км/час (1 миль в час) длительностью 7 с или более.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0123	Нарушение связи с датчиком рысканья	Передняя камера распознавания объектов не получает определенные данные от ЭБУ системы SRS в течение не менее 5 с.	Выполняются все условия: Истекли 2 с или более после включения зажигания. Скорость автомобиля не ниже 1 км/час (1 мили в час). Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Совершите поездку на автомобиле со скоростью не менее 1 км/час (1 миль в час) длительностью 7 с или более.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0126	Нарушение связи с датчиком угла поворота рулевого колеса	Передняя камера распознавания объектов не получает некоторые данные от витого кабеля с датчиком в сборе (датчика угла поворота рулевого колеса) в течение не менее 5 с.	Выполняются все условия: Истекли 2 с или более после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 с.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0129	Нарушение связи с блоком управления системы тормозов	Передняя камера распознавания объектов не получает некоторые данные от блока управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) в течение не менее 5 с.	Выполняются все условия: Истекли 2 с или более после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 7 с.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0131	Нарушение связи с блоком управления усилением рулевого управления	Передняя камера распознавания объектов не получает некоторые данные от ЭБУ рулевого управления с усилителем в сборе в течение не менее 5 с.	Выполняются все условия: Истекли 2 с или более после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 7 с.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0142	Нарушение связи с блоком управления кузова "B"	Передняя камера распознавания объектов не может получать некоторые данные от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) в течение не менее 5 с.	Выполняются все условия: Истекли 2 с или более после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 7 с.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0155	Нарушение связи с блоком управления панели приборов (IPC) (щитком приборов)	Передняя камера распознавания объектов не получает определенные данные от щитка приборов в сборе в течение не менее 5 с.	Выполняются все условия: Истекли 2 с или более после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 с.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0235	Нарушение связи с передним датчиком дистанции системы круиз-контроля	Передняя камера распознавания объектов не получает определенные данные от датчика радара миллиметрового диапазона в сборе в течение не менее 5 с.	Выполняются все условия: Истекли 2 с или более после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 7 с.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U023A	Прекращение обмена данными с модулем обработки изображения "A"	Передняя камера распознавания объектов не получает некоторые данные от передней камеры распознавания объектов в течение не менее 5 с.	Выполняются все условия: Истекли 2 с или более после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 7 с.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U1104	Нарушение связи с ЭБУ помощи при движении	Передняя камера распознавания объектов не получает определенные данные от датчика радара миллиметрового диапазона в сборе в течение не менее 5 с.	Выполняются все условия: Истекли 2 с или более после включения зажигания. Главный выключатель системы предупреждения об уходе с полосы включен. Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 7 с.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.

    2. На экране GTS отображается "Front Recognition Camera" (для моделей с системой передней камеры распознавания объектов)


       Chassis > Front Recognition Camera > Trouble Codes

       № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
       U0100	Нарушение связи с ECM/PCM "A"	Данные, переданные передней камерой распознавания объектов ECM, не поступают в течение не менее 5 с.	Выполняются все условия: Истекло 2 с после включения зажигания. Скорость автомобиля не ниже 1 км/час (1 мили в час). Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Совершите поездку на автомобиле со скоростью не менее 1 км/час (1 миль в час) длительностью 7 с или более.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0101	Прекращение обмена данными с ТCM	Данные, переданные передней камерой распознавания объектов ECM, не поступают в течение не менее 5 с.	Выполняются все условия: Истекло 2 с после включения зажигания. Скорость автомобиля не ниже 1 км/час (1 мили в час). Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Совершите поездку на автомобиле со скоростью не менее 1 км/час (1 миль в час) длительностью 7 с или более.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0123	Нарушение связи с датчиком рысканья	Данные, переданные передней камерой распознавания объектов в ЭБУ системы SRS в сборе, не поступают в течение не менее 5 с.	Выполняются все условия: Истекло 2 с после включения зажигания. Скорость автомобиля не ниже 1 км/час (1 мили в час). Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Совершите поездку на автомобиле со скоростью не менее 1 км/час (1 миль в час) длительностью 7 с или более.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0129	Нарушение связи с блоком управления системы тормозов	Данные, переданные передней камерой распознавания объектов в блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения), не поступают в течение не менее 5 с.	Выполняются оба следующих условия: Истекло 2 с после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 7 с.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0142	Нарушение связи с блоком управления кузова "B"	Данные, переданные передней камерой распознавания объектов в главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи), не поступают в течение не менее 5 с.	Выполняются оба следующих условия: Истекло 2 с после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 7 с.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U0235	Нарушение связи с передним датчиком дистанции системы круиз-контроля	Данные, переданные передней камерой распознавания объектов в датчик радара миллиметрового диапазона в сборе, не поступают в течение не менее 5 с.	Выполняются оба следующих условия: Истекло 2 с после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 7 с.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.
       U1104	Нарушение связи с ЭБУ помощи при движении	Данные, переданные передней камерой распознавания объектов в ЭБУ помощи при движении в сборе, не поступают в течение не менее 5 с.	Выполняются оба следующих условия: Истекло 2 с после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 16 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 7 с.	Индикатор LDA горит. Отображение сообщений на мультиинформационном дисплее.	Код DTC регистрируется только при наличии неисправности.

    3. На экране GTS отображается "Road Sign Assist" (система оповещения о дорожных знаках) (для моделей с системой оповещения о дорожных знаках)


       Body Electrical > Road Sign Assist > Trouble Codes

       № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
       U0100	Нарушение связи с ECM/PCM "A"	Передняя камера распознавания объектов не получает некоторые данные от ECM в течение не менее 5 с.	Выполняются оба следующих условия: Истекли 2 с или более после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 7 с.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.
       U0101	Прекращение обмена данными с ТCM	Передняя камера распознавания объектов не получает некоторые данные от ECM в течение не менее 5 с.	Выполняются оба следующих условия: Истекли 2 с или более после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 7 с.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.
       U0123	Нарушение связи с датчиком рысканья	Передняя камера распознавания объектов не получает определенные данные от ЭБУ системы SRS в течение не менее 5 с.	Выполняются оба следующих условия: Истекли 2 с или более после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 7 с.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.
       U0129	Нарушение связи с блоком управления системы тормозов	Передняя камера распознавания объектов не получает некоторые данные от блока управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) в течение не менее 5 с.	Выполняются оба следующих условия: Истекли 2 с или более после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 7 с.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.
       U0142	Нарушение связи с блоком управления кузова "B"	Передняя камера распознавания объектов не может получать некоторые данные от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) в течение не менее 5 с.	Выполняются оба следующих условия: Истекли 2 с или более после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 7 с.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.
       U0155	Нарушение связи с блоком управления панели приборов (IPC) (щитком приборов)	Передняя камера распознавания объектов не получает определенные данные от щитка приборов в сборе в течение не менее 5 с.	Выполняются оба следующих условия: Истекли 2 с или более после включения зажигания. Напряжение питания передней камеры распознавания объектов составляет от 8 до 10 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 7 с.	Отображение сообщений на мультиинформационном дисплее.	Код DTC сохраняется до удаления кода с помощью GTS.

14. ТЕЛЕКАМЕРА В СБОРЕ (для моделей с мониторной системой помощи при парковке (со встроенным в камеру ЭБУ)) / на экране GTS отображается "IPA/Parking Assist Monitor"


    Chassis > IPA/Parking Assist Monitor > Trouble Codes

    Tech Tips

    Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.

    № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
    U0126	Нарушение связи с датчиком угла поворота рулевого колеса	Телекамера не получает достоверные данные от витого кабеля с датчиком в сборе (датчика угла поворота рулевого колеса) в течение 11 секунд и более.	Истекли 3 с или более после включения зажигания.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 14 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U0140	Нарушение связи с блоком управления кузовом	Телекамера не получает достоверные данные от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) в течение 11 с или более.	Через не менее чем 3 с после включения зажигания в режим ACC.	Установите замок зажигания в положение ACC и подождите не менее 14 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U0163	Нарушение связи с блоком управления системы навигации	Телекамера в сборе не получает некоторые данные от приемника системы навигации в сборе*2 или радиоприемника с дисплеем в сборе*3 в течение не менее 11 с.	Через не менее чем 3 с после включения зажигания в режим ACC.	Установите замок зажигания в положение ACC и подождите не менее 14 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U1000*1	Сбой передачи данных CAN (реестр сообщений)	При включении зажигания обнаружено нарушение обмена данными по шине CAN.	Зажигание включено.	Установите замок зажигания в положение ON (ВКЛ).	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U1110	Прекращение обмена данными с блоком интуитивной системы помощи при парковке	Телекамера в сборе не получает некоторые данные от ЭБУ предупреждения о недопустимой дистанции в сборе в течение не менее 11 с.	Истекли 3 с или более после включения зажигания.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 14 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.

    *1: См. раздел "Система помощи при парковке".

    *2: для моделей с системой навигации

    *3: для моделей с аудиовизуальной системой (с радиоприемником с дисплеем)

15. ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (для моделей с сенсорной системой помощи при парковке TOYOTA (с 8 датчиками)) / на экране GTS отображается "Clearance Sonar"

    Tech Tips

    Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.

    № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
    U0100	Нарушение связи с ECM/PCM "A"	ЭБУ предупреждения о недопустимой дистанции не получает достоверные данные от ECM в течение 3,5 секунд и более.	Выполняются оба следующих условия: Истекло 5 с после включения зажигания. Напряжение питания ЭБУ предупреждения о недопустимой дистанции составляет не менее 10,2 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 8,5 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U0101	Прекращение обмена данными с ТCM	ЭБУ предупреждения о недопустимой дистанции не получает достоверные данные от ECM в течение 5 секунд и более.	Выполняются оба следующих условия: Истекло 5 с после включения зажигания. Напряжение питания ЭБУ предупреждения о недопустимой дистанции составляет не менее 10,2 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 10 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U0142	Нарушение связи с блоком управления кузова "B"	Выполняется любое из следующих условий: ЭБУ предупреждения о недопустимой дистанции в сборе не получает некоторые данные от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) в течение не менее 4 с. ЭБУ предупреждения о недопустимой дистанции в сборе не получает некоторые данные от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) в течение не менее 5 с.	Выполняются оба следующих условия: Истекло 5 с после включения зажигания. Напряжение питания ЭБУ предупреждения о недопустимой дистанции составляет не менее 10,2 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 10 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U0155	Нарушение связи с блоком управления панели приборов (IPC)	Выполняется любое из следующих условий: ЭБУ предупреждения о недопустимой дистанции не получает достоверные данные от щитка приборов в течение 3 секунд и более. ЭБУ предупреждения о недопустимой дистанции не получает достоверные данные от щитка приборов в течение 5 секунд и более.	Выполняются оба следующих условия: Истекло 5 с после включения зажигания. Напряжение питания ЭБУ предупреждения о недопустимой дистанции составляет не менее 10,2 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 10 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.

16. ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ (для моделей с системой панорамного обзора) / на экране GTS отображается "Panoramic View Monitor"

    Tech Tips

    Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.


    Chassis > Panoramic View Monitor > Trouble Codes

    № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
    U0073	Шина передачи данных блока управления отключена	ЭБУ системы помощи при парковке не передает или не принимает данные в течение не менее 10 с.	Выполняются оба следующих условия: Истекло 3 с после включения зажигания. Напряжение питания ЭБУ системы помощи при парковке составляет не менее 7,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 13 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U0100	Нарушение связи с ECM/PCM "A"	ЭБУ системы помощи при парковке не получает достоверные данные от ECM в течение не менее 10 с.	Выполняются оба следующих условия: Истекло 3 с после включения зажигания. Напряжение питания ЭБУ системы помощи при парковке составляет не менее 7,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 13 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U0126	Нарушение связи с датчиком угла поворота рулевого колеса	ЭБУ системы помощи при парковке не получает достоверные данные от витого кабеля с датчиком (датчика угла поворота рулевого колеса) в течение 10 с и более.	Выполняются оба следующих условия: Истекло 3 с после включения зажигания. Напряжение питания ЭБУ системы помощи при парковке составляет не менее 7,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 13 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U0129	Нарушение связи с блоком управления системы тормозов	ЭБУ системы помощи при парковке не получает некоторые данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение не менее 10 с.	Выполняются оба следующих условия: Истекло 3 с после включения зажигания. Напряжение питания ЭБУ системы помощи при парковке составляет не менее 7,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 13 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U0140	Нарушение связи с блоком управления кузовом	ЭБУ системы помощи при парковке не получает достоверные данные от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) в течение 10 с или более.	Выполняются оба следующих условия: Истекло 3 с после включения зажигания. Напряжение питания ЭБУ системы помощи при парковке составляет не менее 7,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 13 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U1110	Нарушение связи с блоком ультразвуковой локации	ЭБУ системы помощи при парковке не получает некоторые данные от ЭБУ предупреждения о недопустимой дистанции в течение 10 с или более.	Выполняются оба следующих условия: Истекло 3 с после включения зажигания. Напряжение питания ЭБУ системы помощи при парковке составляет не менее 7,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 13 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.

17. ЭБУ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (для моделей с системой автоматизированной двери багажного отделения) / на экране GTS отображается "Back Door"

    Tech Tips

    Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.


    Body Electrical > Back Door > Trouble Codes

    № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
    U0101	Прекращение обмена данными с ТCM	ЭБУ двери сети мультиплексной связи не получает некоторые данные от ECM в течение не менее 10 с.	Выполняются оба следующих условия: Зажигание включено. Напряжение питания ЭБУ двери сети мультиплексной связи составляет не менее 10,8 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 10 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U0122	Нарушение связи с блоком управления динамикой автомобиля	ЭБУ двери сети мультиплексной связи не получает некоторые данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение не менее 10 с.	Выполняются оба следующих условия: Зажигание включено. Напряжение питания ЭБУ двери сети мультиплексной связи составляет не менее 10,8 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 10 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U0142	Нарушение связи с блоком управления кузова "B"	ЭБУ двери сети мультиплексной связи не получает достоверные данные от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) в течение 10 с и более.	Выполняются оба следующих условия: Зажигание включено. Напряжение питания ЭБУ двери сети мультиплексной связи составляет не менее 10,8 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 10 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U0155	Нарушение связи с блоком управления панели приборов (IPC)	ЭБУ двери сети мультиплексной связи не получает некоторые данные от щитка приборов в сборе в течение 10 с или более.	Выполняются оба следующих условия: Зажигание включено. Напряжение питания ЭБУ двери сети мультиплексной связи составляет не менее 10,8 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 10 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U0327	Отсутствие связи с блоком управления системы безопасности автомобиля	ЭБУ двери сети мультиплексной связи не получает достоверные данные от ЭБУ сертификации (ЭБУ электронного ключа зажигания) в течение 10 секунд и более.	Выполняются оба следующих условия: Зажигание включено. Напряжение питания ЭБУ двери сети мультиплексной связи составляет не менее 10,8 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 10 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.
    U1117	Прекращение обмена данными со шлюзом вспомогательного оборудования	ЭБУ двери сети мультиплексной связи не получает достоверные данные от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) в течение 10 с и более.	Выполняются оба следующих условия: Зажигание включено. Напряжение питания ЭБУ двери сети мультиплексной связи составляет не менее 10,8 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 10 с.	-	Код DTC сохраняется до удаления кода с помощью GTS.

18. ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ (для моделей с системой запуска и останова двигателя) / Экран GTS "Stop and Start"

    Tech Tips

    Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.


    Powertrain > Stop and Start > Trouble Codes

    № DTC	Неисправность	Условие обнаружения DTC	Условие обнаружения DTC	Процедура проверки кодов DTC	Контрольная индикация на щитке приборов	Способ сохранения кодов DTC
    U0100	Нарушение связи с ECM/PCM "A"	ЭБУ запуска и останова двигателя не получает определенные данные от ECM в течение 0,76 с и более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания ЭБУ остановки и запуска двигателя составляет не менее 10,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 1,76 с.	Контрольная лампа системы запуска и останова горит.	Код DTC сохраняется до удаления кода с помощью GTS.
    U0121	Нарушение связи с блоком управления системы тормозов	ЭБУ запуска и останова двигателя не получает определенные данные от блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) в течение 2,22 с и более.	Выполняются оба следующих условия: Истекли 2,1 с или более после включения зажигания. Напряжение питания ЭБУ остановки и запуска двигателя составляет не менее 10,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 4,32 с.	Контрольная лампа системы запуска и останова горит.	Код DTC сохраняется до удаления кода с помощью GTS.
    U0126	Нарушение связи с датчиком угла поворота рулевого колеса	ЭБУ запуска и останова двигателя не получает достоверные данные от витого кабеля с датчиком (датчика угла поворота рулевого колеса) в течение не менее 0,72 с.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания ЭБУ остановки и запуска двигателя составляет не менее 10,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 1,72 с.	Контрольная лампа системы запуска и останова горит.	Код DTC сохраняется до удаления кода с помощью GTS.
    U0131	Прекращение обмена данными с ЭБУ рулевого управления с электроусилителем	ЭБУ запуска и останова двигателя не получает определенные данные от ЭБУ рулевого управления с усилителем в сборе в течение 0,8 с и более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания ЭБУ остановки и запуска двигателя составляет не менее 10,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 1,8 с.	Контрольная лампа системы запуска и останова горит.	Код DTC сохраняется до удаления кода с помощью GTS.
    U0140	Нарушение связи с блоком управления кузовом	ЭБУ запуска и останова двигателя не может получать некоторые данные от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) в течение 3,6 с или более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания ЭБУ остановки и запуска двигателя составляет не менее 10,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 4,6 с.	Контрольная лампа системы запуска и останова горит.	Код DTC сохраняется до удаления кода с помощью GTS.
    U0151	Нарушение связи с блоком управления системы SRS	ЭБУ запуска и останова двигателя не получает определенные данные от блока управления системы SRS в сборе в течение 10,6 с и более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания ЭБУ остановки и запуска двигателя составляет не менее 10,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 11,6 с.	Контрольная лампа системы запуска и останова горит.	Код DTC сохраняется до удаления кода с помощью GTS.
    U0155	Нарушение связи с блоком управления панели приборов (IPC)	ЭБУ запуска и останова двигателя не может получать некоторые данные от щитка приборов в сборе в течение 10,6 с или более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания ЭБУ остановки и запуска двигателя составляет не менее 10,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 11,6 с.	Контрольная лампа системы запуска и останова горит.	Код DTC сохраняется до удаления кода с помощью GTS.
    U0164	Нарушение связи с модулем управления HVAC	ЭБУ запуска и останова двигателя не получает определенные данные от блока управления системой кондиционирования в течение 10,6 с и более.	Выполняются оба следующих условия: Истекла 1 с или более после включения зажигания. Напряжение питания ЭБУ остановки и запуска двигателя составляет не менее 10,5 В.	Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 11,6 с.	Контрольная лампа системы запуска и останова горит.	Код DTC сохраняется до удаления кода с помощью GTS.

19. ЦЕНТРАЛЬНЫЙ ЭБУ СЕТЕВОГО ШЛЮЗА

    Tech Tips

    ЭБУ центрального сетевого шлюза подключен к системе передачи данных CAN, но коды DTC для системы передачи данных CAN не выводятся.

20. БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    Tech Tips

    Блок управления системы SRS подключен к системе передачи данных CAN, но коды DTC для системы передачи данных CAN не регистрируются.

21. ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ (ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА)

    Tech Tips

    Витой кабель с датчиком в сборе (датчик угла поворота рулевого колеса) подключен к системе передачи данных CAN, но коды DTC для системы передачи данных CAN не регистрируются.

22. ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА (для моделей с предаварийной системой безопасности)

    Tech Tips

    Датчик радара миллиметрового диапазона подключен к системе передачи данных CAN, но коды DTC для системы передачи данных CAN не выводятся.

23. ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ (для моделей с запоминающими устройствами сидений)

    Tech Tips

    ЭБУ и переключатель управления положением подключен к системе передачи данных CAN, но коды DTC для системы передачи данных CAN не выводятся.

24. В случае прошлых ошибок прекращения обмена данными с ЭБУ и датчиками, подключенными к шине V (в данном случае при выполнении проверки шин CAN отображается нормальное состояние, но DTC передачи данных выводятся), предположительно неисправную вспомогательную (отводную) шину DTC можно определить на основании следующей таблицы комбинаций кодов DTC.

ТАБЛИЦА КОМБИНАЦИЙ DTC (ОБРЫВ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ В ШИНЕ 2, ПРОШЛАЯ ОШИБКА ПЕРЕДАЧИ ДАННЫХ)

1. В случае прошлых ошибок прекращения обмена данными с ЭБУ и датчиком, подключенным к шине 2 (в данном случае при выполнении проверки шин CAN отображается нормальное состояние, но DTC передачи данных выводятся), предположительно неисправную шину (неисправные шины) DTC можно определить на основании следующей таблицы комбинаций кодов DTC.

   Tech Tips




   • Узел, который предположительно вызвал прекращение обмена данными, можно определить на основании следующей таблицы и кодов DTC, которые выводят подключенные к шине CAN ЭБУ.

   • В случае обрыва в шине CAN и прекращения обмена данными в настоящее время неисправный узел можно легко определить, выполнив проверку шин CAN с помощью GTS, так как ЭБУ или датчик, подключенный к шине CAN, не отвечает (наименование ЭБУ и датчика не будет отображаться на экране).

   • В случае обрыва в линии главной шины CAN, короткого замыкания между линиями шины CAN (CANH и CANL) или короткого замыкания на массу или +B на шине CAN могут выводиться коды DTC практических всех ЭБУ (или датчиков) на шине CAN, либо на экране GTS может отображаться сообщение об ошибке связи. В этом случае сначала проверьте сопротивление шины CAN (шаги 8 и 16).

   • Если обрыв имеется только в одной линии шины CAN, могут выводиться коды DTC, не связанные с неисправными узлами (коды DTC могут отображаться в случайном порядке), либо может отображаться сообщение об ошибке связи.

   • ○: DTC выводится.

   • -: DTC не выводится.

   • *: Код DTC U0073 может регистрироваться при прекращении обмена данными.

   -			Характер проявления неисправности
   			Обрыв во вспомогательной линии (линиях) CAN
   ЭБУ, выводящий данные		Выводимый DTC	Прекращение обмена данными с центральным блоком управления системы SRS Click here	Прекращение обмена данными с блоком управления системой кондиционирования Click here	Прекращение обмена данными с главным ЭБУ кузова Click here	Центральный ЭБУ сетевого шлюза
   Шина 2	Блок управления системы SRS	-	-	-	-	-
   	Блок управления системой кондиционирования	U0100	-	○	-	-
   		U0131	-	○	-	-
   		U0142	-	○	○	-
   		U0155	-	○	-	-
   	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	U0100	-	-	○	-
   		U0101	-	-	○	-
   		U0120	-	-	○	-
   		U0129	-	-	○	-
   		U0151	○	-	○	-
   		U0155	-	-	○	-
   		U0164	-	○	○	-
   		U0182	-	-	○	-
   		U023A	-	-	○	○
   		U0265	-	-	○	○
   		U0327	-	-	○	-
   	Центральный ЭБУ сетевого шлюза	-	-	-	-	-
   	ЭБУ запуска и останова двигателя	U0100	-	-	-	-
   		U0121	-	-	-	-
   		U0126	-	-	-	-
   		U0131	-	-	-	-
   		U0140	-	-	○	-
   		U0151	○	-	-	-
   		U0155	-	-	-	-
   		U0164	-	○	-	-
   	ECM	U0122	-	-	-	-
   		U0129	-	-	-	-
   		U1103	-	-	-	-
   		U1104	-	-	-	○
   	ЭБУ рулевого управления с усилителем	U0100	-	-	-	-
   		U0129	-	-	-	-
   	ЭБУ полного привода в сборе*	U0100	-	-	-	-
   		U0126	-	-	-	-
   		U0129	-	-	-	-
   	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)	U0100	-	-	-	-
   		U0140	-	-	○	-
   		U0142	-	-	○	-
   		U0155	-	-	-	-
   		U1103	-	-	-	-
   	Щиток приборов в сборе	U0100	-	-	-	-
   		U0129	-	-	-	-
   		U0131	-	-	-	-
   		U0142	-	-	○	-
   		U0151	○	-	-	-
   		U0163	-	-	-	○
   		U023A	-	-	-	○
   		U1104	-	-	-	○
   	Витой кабель с датчиком в сборе (датчик угла поворота рулевого колеса)	-	-	-	-	-
   	Блок управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения)*	U0100	-	-	-	-
   		U0124	○	-	-	-
   		U0126	-	-	-	-
   Шина 5	Левый датчик системы контроля слепых зон	U0100	-	-	-	○
   		U0126	-	-	-	○
   		U0129	-	-	-	○
   		U0142	-	-	○	○
   	Телекамера в сборе	U0126	○	-	-	○
   		U0140	-	-	○	○
   		U0163	-	-	-	-
   		U1110	-	-	-	-
   	ЭБУ предупреждения о недопустимой дистанции в сборе	U0100	-	-	-	○
   		U0101	-	-	-	○
   		U0142	-	-	○	○
   		U0155	-	-	-	○
   	Центральный ЭБУ сетевого шлюза	-	-	-	-	-
   	ЭБУ помощи при движении в сборе <Pre-Crash 2>	U0100	-	-	-	○
   		U0125	○	-	-	○
   		U0126	-	-	-	○
   		U0129	-	-	-	○
   		U0235	-	-	-	-
   		U023A	-	-	-	-
   	ЭБУ помощи при движении в сборе <Radar Cruise2>	U0100	-	-	-	○
   		U0125	○	-	-	○
   		U0126	-	-	-	○
   		U0129	-	-	-	○
   		U0235	-	-	-	-
   	Передняя камера распознавания объектов	U0100	-	-	-	○
   		U0101	-	-	-	○
   		U0123	○	-	-	○
   		U0126	-	-	-	○
   		U0129	-	-	-	○
   		U0131	-	-	-	○
   		U0142	-	-	○	○
   		U0155	-	-	-	○
   		U0235	-	-	-	-
   		U1104	-	-	-	-
   	Датчик радара миллиметрового диапазона в сборе	-	-	-	-	-
   	ЭБУ помощи при парковке*	U0100	-	-	-	○
   		U0126	-	-	-	○
   		U0129	-	-	-	○
   		U0140	-	-	○	○
   		U1110	-	-	-	-
   Шина 3	Радиоприемник с дисплеем в сборе* или приемник системы навигации в сборе*	U0100	-	-	-	○
   		U0126	-	-	-	○
   		U0129	-	-	-	○
   		U0131	-	-	-	○
   		U0140	-	-	○	○
   		U0155	-	-	-	○
   		U0164	-	○	-	○
   		U1110	-	-	-	-
   Вспомогательная шина 1	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	U0208	-	-	-	-
   		U0230	-	-	-	-
   		U1002	-	-	-	-
   	ЭБУ двери сети мультиплексной связи	U0101	-	-	○	-
   		U0122	-	-	○	-
   		U0142	-	-	-	-
   		U0155	-	-	○	-
   		U0327	-	-	○	-
   	ЭБУ и переключатель управления положением в сборе	-	-	-	-	-

   -			Характер проявления неисправности
   			Обрыв во вспомогательной линии (линиях) CAN
   ЭБУ, выводящий данные		Выводимый DTC	Прекращение обмена данными с ЭБУ запуска и останова двигателя Click here	Прекращение обмена данными с ЭБУ рулевого управления с усилителем Click here	Прекращение обмена данными с ЭБУ полного привода Click here
   Шина 2	Блок управления системы SRS	-	-	-	-
   	Блок управления системой кондиционирования	U0100	-	-	-
   		U0131	-	○	-
   		U0142	-	-	-
   		U0155	-	-	-
   	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	U0100	-	-	-
   		U0101	-	-	-
   		U0120	-	-	-
   		U0129	-	-	-
   		U0151	-	-	-
   		U0155	-	-	-
   		U0164	-	-	-
   		U0182	-	-	-
   		U023A	-	-	-
   		U0265	-	-	-
   		U0327	-	-	-
   	Центральный ЭБУ сетевого шлюза	-	-	-	-
   	ЭБУ запуска и останова двигателя	U0100	○	-	-
   		U0121	○	-	-
   		U0126	○	-	-
   		U0131	○	○	-
   		U0140	○	-	-
   		U0151	○	-	-
   		U0155	○	-	-
   		U0164	○	-	-
   	ECM	U0122	-	-	-
   		U0129	-	-	-
   		U1103	○	-	-
   		U1104	-	-	-
   	ЭБУ рулевого управления с усилителем	U0100	-	○	-
   		U0129	-	○	-
   	ЭБУ полного привода в сборе*	U0100	-	-	○
   		U0126	-	-	○
   		U0129	-	-	○
   	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)	U0100	-	-	-
   		U0140	-	-	-
   		U0142	-	-	-
   		U0155	-	-	-
   		U1103	○	-	-
   	Щиток приборов в сборе	U0100	-	-	-
   		U0129	-	-	-
   		U0131	-	○	-
   		U0142	-	-	-
   		U0151	-	-	-
   		U0163	-	-	-
   		U023A	-	-	-
   		U1104	-	-	-
   	Витой кабель с датчиком в сборе (датчик угла поворота рулевого колеса)	-	-	-	-
   	Блок управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения)*	U0100	-	-	-
   		U0124	-	-	-
   		U0126	-	-	-
   Шина 5	Левый датчик системы контроля слепых зон	U0100	-	-	-
   		U0126	-	-	-
   		U0129	-	-	-
   		U0142	-	-	-
   	Телекамера в сборе	U0126	-	-	-
   		U0140	-	-	-
   		U0163	-	-	-
   		U1110	-	-	-
   	ЭБУ предупреждения о недопустимой дистанции в сборе	U0100	-	-	-
   		U0101	-	-	-
   		U0142	-	-	-
   		U0155	-	-	-
   	Центральный ЭБУ сетевого шлюза	-	-	-	-
   	ЭБУ помощи при движении в сборе <Pre-Crash 2>	U0100	-	-	-
   		U0125	-	-	-
   		U0126	-	-	-
   		U0129	-	-	-
   		U0235	-	-	-
   		U023A	-	-	-
   	ЭБУ помощи при движении в сборе <Radar Cruise2>	U0100	-	-	-
   		U0125	-	-	-
   		U0126	-	-	-
   		U0129	-	-	-
   		U0235	-	-	-
   	Передняя камера распознавания объектов	U0100	-	-	-
   		U0101	-	-	-
   		U0123	-	-	-
   		U0126	-	-	-
   		U0129	-	-	-
   		U0131	-	○	-
   		U0142	-	-	-
   		U0155	-	-	-
   		U0235	-	-	-
   		U1104	-	-	-
   	Датчик радара миллиметрового диапазона в сборе	-	-	-	-
   	ЭБУ помощи при парковке*	U0100	-	-	-
   		U0126	-	-	-
   		U0129	-	-	-
   		U0140	-	-	-
   		U1110	-	-	-
   Шина 3	Радиоприемник с дисплеем в сборе* или приемник системы навигации в сборе*	U0100	-	-	-
   		U0126	-	-	-
   		U0129	-	-	-
   		U0131	-	○	-
   		U0140	-	-	-
   		U0155	-	-	-
   		U0164	-	-	-
   		U1110	-	-	-
   Вспомогательная шина 1	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	U0208	-	-	-
   		U0230	-	-	-
   		U1002	-	-	-
   	ЭБУ двери сети мультиплексной связи	U0101	-	-	-
   		U0122	-	-	-
   		U0142	-	-	-
   		U0155	-	-	-
   		U0327	-	-	-
   	ЭБУ и переключатель управления положением в сборе	-	-	-	-

   -			Характер проявления неисправности
   			Обрыв во вспомогательной линии (линиях) CAN
   ЭБУ, выводящий данные		Выводимый DTC	Прекращение обмена данными с ЭБУ сертификации Click here	Прекращение обмена данными с датчиком угла поворота рулевого колеса Click here	Прекращение обмена данными с ЭБУ системы противоскольжения Click here
   Шина 2	Блок управления системы SRS	-	-	-	-
   	Блок управления системой кондиционирования	U0100	-	-	-
   		U0131	-	-	-
   		U0142	-	-	-
   		U0155	-	-	-
   	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	U0100	-	-	-
   		U0101	-	-	-
   		U0120	○	-	-
   		U0129	-	-	○
   		U0151	-	-	-
   		U0155	-	-	-
   		U0164	-	-	-
   		U0182	-	-	-
   		U023A	-	-	-
   		U0265	-	-	-
   		U0327	○	-	-
   	Центральный ЭБУ сетевого шлюза	-	-	-	-
   	ЭБУ запуска и останова двигателя	U0100	-	-	-
   		U0121	-	-	○
   		U0126	-	○	-
   		U0131	-	-	-
   		U0140	-	-	-
   		U0151	-	-	-
   		U0155	-	-	-
   		U0164	-	-	-
   	ECM	U0122	-	-	○
   		U0129	-	-	○
   		U1103	-	-	○
   		U1104	-	-	-
   	ЭБУ рулевого управления с усилителем	U0100	-	-	-
   		U0129	-	-	○
   	ЭБУ полного привода в сборе*	U0100	-	-	-
   		U0126	-	○	-
   		U0129	-	-	○
   	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)	U0100	○	-	-
   		U0140	○	-	-
   		U0142	○	-	-
   		U0155	○	-	-
   		U1103	○	-	-
   	Щиток приборов в сборе	U0100	-	-	-
   		U0129	-	-	○
   		U0131	-	-	-
   		U0142	-	-	-
   		U0151	-	-	-
   		U0163	-	-	-
   		U023A	-	-	-
   		U1104	-	-	-
   	Витой кабель с датчиком в сборе (датчик угла поворота рулевого колеса)	-	-	-	-
   	Блок управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения)*	U0100	-	-	○
   		U0124	-	-	○
   		U0126	-	○	○
   Шина 5	Левый датчик системы контроля слепых зон	U0100	-	-	-
   		U0126	-	○	-
   		U0129	-	-	○
   		U0142	-	-	-
   	Телекамера в сборе	U0126	-	-	-
   		U0140	-	-	-
   		U0163	-	-	-
   		U1110	-	-	-
   	ЭБУ предупреждения о недопустимой дистанции в сборе	U0100	-	-	-
   		U0101	-	-	-
   		U0142	-	-	-
   		U0155	-	-	-
   	Центральный ЭБУ сетевого шлюза	-	-	-	-
   	ЭБУ помощи при движении в сборе <Pre-Crash 2>	U0100	-	-	-
   		U0125	-	-	-
   		U0126	-	○	-
   		U0129	-	-	○
   		U0235	-	-	-
   		U023A	-	-	-
   	ЭБУ помощи при движении в сборе <Radar Cruise2>	U0100	-	-	-
   		U0125	-	-	-
   		U0126	-	○	-
   		U0129	-	-	○
   		U0235	-	-	-
   	Передняя камера распознавания объектов	U0100	-	-	-
   		U0101	-	-	-
   		U0123	-	-	-
   		U0126	-	○	-
   		U0129	-	-	○
   		U0131	-	-	-
   		U0142	-	-	-
   		U0155	-	-	-
   		U0235	-	-	-
   		U1104	-	-	-
   	Датчик радара миллиметрового диапазона в сборе	-	-	-	-
   	ЭБУ помощи при парковке*	U0100	-	-	-
   		U0126	-	○	-
   		U0129	-	-	○
   		U0140	-	-	-
   		U1110	-	-	-
   Шина 3	Радиоприемник с дисплеем в сборе* или приемник системы навигации в сборе*	U0100	-	-	-
   		U0126	-	○	-
   		U0129	-	-	○
   		U0131	-	-	-
   		U0140	-	-	-
   		U0155	-	-	-
   		U0164	-	-	-
   		U1110	-	-	-
   Вспомогательная шина 1	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	U0208	-	-	-
   		U0230	-	-	-
   		U1002	-	-	-
   	ЭБУ двери сети мультиплексной связи	U0101	-	-	-
   		U0122	-	-	-
   		U0142	-	-	-
   		U0155	-	-	-
   		U0327	○	-	-
   	ЭБУ и переключатель управления положением в сборе	-	-	-	-

   -			Характер проявления неисправности
   			Обрыв в линии (линиях) главной шины CAN
   ЭБУ, выводящий данные		Выводимый DTC	Прекращение обмена данными с ECM Click here	Разъем распределительного блока шины CAN № 11 - разъем распределительного блока шины CAN № 12	Прекращение обмена данными с ЭБУ щитка приборов Click here
   Шина 2	Блок управления системы SRS	-	-	-	-
   	Блок управления системой кондиционирования	U0100	○	-	-
   		U0131	-	-	-
   		U0142	-	-	-
   		U0155	-	○	○
   	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	U0100	○	-	-
   		U0101	○	-	-
   		U0120	-	○	-
   		U0129	-	○	-
   		U0151	-	-	-
   		U0155	-	○	○
   		U0164	-	-	-
   		U0182	-	-	-
   		U023A	-	○	-
   		U0265	-	○	-
   		U0327	-	○	-
   	Центральный ЭБУ сетевого шлюза	-	-	-	-
   	ЭБУ запуска и останова двигателя	U0100	○	○	-
   		U0121	-	○	-
   		U0126	-	-	-
   		U0131	-	○	-
   		U0140	-	○	-
   		U0151	-	○	-
   		U0155	-	-	○
   		U0164	-	○	-
   	ECM	U0122	○	○	-
   		U0129	○	○	-
   		U1103	○	○	-
   		U1104	-	-	-
   	ЭБУ рулевого управления с усилителем	U0100	○	-	-
   		U0129	-	-	-
   	ЭБУ полного привода в сборе*	U0100	○	○	-
   		U0126	-	-	-
   		U0129	-	○	-
   	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)	U0100	○	○	-
   		U0140	-	○	-
   		U0142	-	○	-
   		U0155	-	-	○
   		U1103	-	-	-
   	Щиток приборов в сборе	U0100	○	○	○
   		U0129	-	○	○
   		U0131	-	○	○
   		U0142	-	○	○
   		U0151	-	○	○
   		U0163	-	-	○
   		U023A	-	-	○
   		U1104	-	-	○
   	Витой кабель с датчиком в сборе (датчик угла поворота рулевого колеса)	-	-	-	-
   	Блок управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения)*	U0100	○	-	-
   		U0124	-	-	-
   		U0126	-	○	-
   Шина 5	Левый датчик системы контроля слепых зон	U0100	○	○	-
   		U0126	-	-	-
   		U0129	-	○	-
   		U0142	-	○	-
   	Телекамера в сборе	U0126	-	○	-
   		U0140	-	○	-
   		U0163	-	-	-
   		U1110	-	-	-
   	ЭБУ предупреждения о недопустимой дистанции в сборе	U0100	○	○	-
   		U0101	○	○	-
   		U0142	-	○	-
   		U0155	-	-	○
   	Центральный ЭБУ сетевого шлюза	-	-	-	-
   	ЭБУ помощи при движении в сборе <Pre-Crash 2>	U0100	○	○	-
   		U0125	-	○	-
   		U0126	-	-	-
   		U0129	-	○	-
   		U0235	-	-	-
   		U023A	-	-	-
   	ЭБУ помощи при движении в сборе <Radar Cruise2>	U0100	○	○	-
   		U0125	-	○	-
   		U0126	-	-	-
   		U0129	-	○	-
   		U0235	-	-	-
   	Передняя камера распознавания объектов	U0100	○	○	-
   		U0101	○	○	-
   		U0123	-	○	-
   		U0126	-	-	-
   		U0129	-	○	-
   		U0131	-	○	-
   		U0142	-	○	-
   		U0155	-	-	○
   		U0235	-	-	-
   		U1104	-	-	-
   	Датчик радара миллиметрового диапазона в сборе	-	-	-	-
   	ЭБУ помощи при парковке*	U0100	○	○	-
   		U0126	-	-	-
   		U0129	-	○	-
   		U0140	-	○	-
   		U1110	-	-	-
   Шина 3	Радиоприемник с дисплеем в сборе* или приемник системы навигации в сборе*	U0100	○	○	-
   		U0126	-	-	-
   		U0129	-	○	-
   		U0131	-	○	-
   		U0140	-	○	-
   		U0155	-	-	○
   		U0164	-	○	-
   		U1110	-	-	-
   Вспомогательная шина 1	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	U0208	-	-	-
   		U0230	-	-	-
   		U1002	-	-	-
   	ЭБУ двери сети мультиплексной связи	U0101	○	-	-
   		U0122	○	-	-
   		U0142	-	-	-
   		U0155	-	○	○
   		U0327	-	○	-
   	ЭБУ и переключатель управления положением в сборе	-	-	-	-

   -			Характер проявления неисправности
   			Короткое замыкание или короткое замыкание на GND линий шины CAN
   ЭБУ, выводящий данные		Выводимый DTC	CANH - CANL CANH - GND CANL - GND
   Шина 2	Блок управления системы SRS	-	-
   	Блок управления системой кондиционирования	U0100	○
   		U0131	○
   		U0142	○
   		U0155	○
   	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	U0100	○
   		U0101	○
   		U0120	○
   		U0129	○
   		U0151	○
   		U0155	○
   		U0164	○
   		U0182	○
   		U023A	○
   		U0265	○
   		U0327	○
   	Центральный ЭБУ сетевого шлюза	-	-
   	ЭБУ запуска и останова двигателя	U0100	○
   		U0121	○
   		U0126	○
   		U0131	○
   		U0140	○
   		U0151	○
   		U0155	○
   		U0164	○
   	ECM	U0122	○
   		U0129	○
   		U1103	○
   		U1104	○
   	ЭБУ рулевого управления с усилителем	U0100	○
   		U0129	○
   	ЭБУ полного привода в сборе*	U0100	○
   		U0126	○
   		U0129	○
   	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)	U0100	○
   		U0140	○
   		U0142	○
   		U0155	○
   		U1103	○
   	Щиток приборов в сборе	U0100	○
   		U0129	○
   		U0131	○
   		U0142	○
   		U0151	○
   		U0163	○
   		U023A	○
   		U1104	○
   	Витой кабель с датчиком в сборе (датчик угла поворота рулевого колеса)	-	-
   	Блок управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения)*	U0100	○
   		U0124	○
   		U0126	○
   Шина 5	Левый датчик системы контроля слепых зон	U0100	○
   		U0126	○
   		U0129	○
   		U0142	○
   	Телекамера в сборе	U0126	○
   		U0140	○
   		U0163	-
   		U1110	-
   	ЭБУ предупреждения о недопустимой дистанции в сборе	U0100	○
   		U0101	○
   		U0142	○
   		U0155	○
   	Центральный ЭБУ сетевого шлюза	-	-
   	ЭБУ помощи при движении в сборе <Pre-Crash 2>	U0100	○
   		U0125	○
   		U0126	○
   		U0129	○
   		U0235	-
   		U023A	-
   	ЭБУ помощи при движении в сборе <Radar Cruise2>	U0100	○
   		U0125	○
   		U0126	○
   		U0129	○
   		U0235	-
   	Передняя камера распознавания объектов	U0100	○
   		U0101	○
   		U0123	○
   		U0126	○
   		U0129	○
   		U0131	○
   		U0142	○
   		U0155	○
   		U0235	-
   		U1104	-
   	Датчик радара миллиметрового диапазона в сборе	-	-
   	ЭБУ помощи при парковке*	U0100	○
   		U0126	○
   		U0129	○
   		U0140	○
   		U1110	-
   Шина 3	Радиоприемник с дисплеем в сборе* или приемник системы навигации в сборе*	U0100	○
   		U0126	○
   		U0129	○
   		U0131	○
   		U0140	○
   		U0155	○
   		U0164	○
   		U1110	-
   Вспомогательная шина 1	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	U0208	-
   		U0230	-
   		U1002	-
   	ЭБУ двери сети мультиплексной связи	U0101	○
   		U0122	○
   		U0142	-
   		U0155	○
   		U0327	○
   	ЭБУ и переключатель управления положением в сборе	-	-

ТАБЛИЦА КОМБИНАЦИЙ DTC (ОБРЫВ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ В ШИНЕ 3, ПРОШЛАЯ ОШИБКА ПЕРЕДАЧИ ДАННЫХ)

1. В случае прошлых ошибок прекращения обмена данными с ЭБУ и датчиком, подключенным к шине 3 (в данном случае при выполнении проверки шин CAN отображается нормальное состояние, но DTC передачи данных выводятся), предположительно неисправную шину (неисправные шины) DTC можно определить на основании следующей таблицы комбинаций кодов DTC.

   Tech Tips




   • Узел, который предположительно вызвал прекращение обмена данными, можно определить на основании следующей таблицы и кодов DTC, которые выводят подключенные к шине CAN ЭБУ.

   • В случае обрыва в шине CAN и прекращения обмена данными в настоящее время неисправный узел можно легко определить, выполнив проверку шин CAN с помощью GTS, так как ЭБУ или датчик, подключенный к шине CAN, не отвечает (наименование ЭБУ и датчика не будет отображаться на экране).

   • В случае обрыва в линии главной шины CAN, короткого замыкания между линиями шины CAN (CANH и CANL) или короткого замыкания на массу или +B на шине CAN могут выводиться коды DTC практических всех ЭБУ (или датчиков) на шине CAN, либо на экране GTS может отображаться сообщение об ошибке связи. В этом случае сначала проверьте сопротивление шины CAN (шаги 8 и 16).

   • Если обрыв имеется только в одной линии шины CAN, могут выводиться коды DTC, не связанные с неисправными узлами (коды DTC могут отображаться в случайном порядке), либо может отображаться сообщение об ошибке связи.

   • ○: DTC выводится.

   • -: DTC не выводится.

   • *: Код DTC U0073 может регистрироваться при прекращении обмена данными.

   -			Характер проявления неисправности
   			Обрыв во вспомогательной линии (линиях) CAN
   ЭБУ, выводящий данные		Выводимый DTC	Режим прекращения обмена данными с приемником аудиосистемы в сборе Click here	Прекращение обмена данными с ЭБУ системы навигации Click here
   Шина 2	Блок управления системы SRS	-	-	-
   	Блок управления системой кондиционирования	U0100	-	-
   		U0131	-	-
   		U0142	-	-
   		U0155	-	-
   	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	U0100	-	-
   		U0101	-	-
   		U0120	-	-
   		U0129	-	-
   		U0151	-	-
   		U0155	-	-
   		U0164	-	-
   		U0182	-	-
   		U023A	-	-
   		U0265	-	-
   		U0327	-	-
   	Центральный ЭБУ сетевого шлюза	-	-	-
   	ЭБУ запуска и останова двигателя	U0100	-	-
   		U0121	-	-
   		U0126	-	-
   		U0131	-	-
   		U0140	-	-
   		U0151	-	-
   		U0155	-	-
   		U0164	-	-
   	ECM	U0122	-	-
   		U0129	-	-
   		U1103	-	-
   		U1104	-	-
   	ЭБУ рулевого управления с усилителем	U0100	-	-
   		U0129	-	-
   	ЭБУ полного привода в сборе*	U0100	-	-
   		U0126	-	-
   		U0129	-	-
   	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)	U0100	-	-
   		U0140	-	-
   		U0142	-	-
   		U0155	-	-
   		U1103	-	-
   	Щиток приборов в сборе	U0100	-	-
   		U0129	-	-
   		U0131	-	-
   		U0142	-	-
   		U0151	-	-
   		U0163	○	○
   		U023A	-	-
   		U1104	-	-
   	Витой кабель с датчиком в сборе (датчик угла поворота рулевого колеса)	-	-	-
   	Блок управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения)*	U0100	-	-
   		U0124	-	-
   		U0126	-	-
   Шина 5	Левый датчик системы контроля слепых зон	U0100	-	-
   		U0126	-	-
   		U0129	-	-
   		U0142	-	-
   	Телекамера в сборе	U0126	-	-
   		U0140	-	-
   		U0163	○	○
   		U1110	-	-
   	ЭБУ предупреждения о недопустимой дистанции в сборе	U0100	-	-
   		U0101	-	-
   		U0142	-	-
   		U0155	-	-
   	Центральный ЭБУ сетевого шлюза	-	-	-
   	ЭБУ помощи при движении в сборе <Pre-Crash 2>	U0100	-	-
   		U0125	-	-
   		U0126	-	-
   		U0129	-	-
   		U0235	-	-
   		U023A	-	-
   	ЭБУ помощи при движении в сборе <Radar Cruise2>	U0100	-	-
   		U0125	-	-
   		U0126	-	-
   		U0129	-	-
   		U0235	-	-
   	Передняя камера распознавания объектов	U0100	-	-
   		U0101	-	-
   		U0123	-	-
   		U0126	-	-
   		U0129	-	-
   		U0131	-	-
   		U0142	-	-
   		U0155	-	-
   		U0235	-	-
   		U1104	-	-
   	Датчик радара миллиметрового диапазона в сборе	-	-	-
   	ЭБУ помощи при парковке*	U0100	-	-
   		U0126	-	-
   		U0129	-	-
   		U0140	-	-
   		U1110	-	-
   Шина 3	Радиоприемник с дисплеем в сборе* или приемник системы навигации в сборе*	U0100	○	○
   		U0126	○	○
   		U0129	○	○
   		U0131	○	○
   		U0140	○	○
   		U0155	○	○
   		U0164	○	○
   		U1110	○	○
   Вспомогательная шина 1	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	U0208	-	-
   		U0230	-	-
   		U1002	-	-
   	ЭБУ двери сети мультиплексной связи	U0101	-	-
   		U0122	-	-
   		U0142	-	-
   		U0155	-	-
   		U0327	-	-
   	ЭБУ и переключатель управления положением в сборе	-	-	-

   -			Характер проявления неисправности
   			Обрыв в линии (линиях) главной шины CAN
   ЭБУ, выводящий данные		Выводимый DTC	Прекращение обмена данными с центральным ЭБУ сетевого шлюза (CA3H, CA3L)	Разъем распределительного блока шины CAN № 8 - режим прекращения обмена данными с ЭБУ центрального сетевого шлюза (CAYH, CAYL)
   Шина 2	Блок управления системы SRS	-	-	-
   	Блок управления системой кондиционирования	U0100	-	-
   		U0131	-	-
   		U0142	-	-
   		U0155	-	-
   	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	U0100	-	-
   		U0101	-	-
   		U0120	-	-
   		U0129	-	-
   		U0151	-	-
   		U0155	-	-
   		U0164	-	-
   		U0182	-	-
   		U023A	-	-
   		U0265	-	-
   		U0327	-	-
   	Центральный ЭБУ сетевого шлюза	-	-	-
   	ЭБУ запуска и останова двигателя	U0100	-	-
   		U0121	-	-
   		U0126	-	-
   		U0131	-	-
   		U0140	-	-
   		U0151	-	-
   		U0155	-	-
   		U0164	-	-
   	ECM	U0122	-	-
   		U0129	-	-
   		U1103	-	-
   		U1104	-	-
   	ЭБУ рулевого управления с усилителем	U0100	-	-
   		U0129	-	-
   	ЭБУ полного привода в сборе*	U0100	-	-
   		U0126	-	-
   		U0129	-	-
   	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)	U0100	-	-
   		U0140	-	-
   		U0142	-	-
   		U0155	-	-
   		U1103	-	-
   	Щиток приборов в сборе	U0100	-	-
   		U0129	-	-
   		U0131	-	-
   		U0142	-	-
   		U0151	-	-
   		U0163	○	-
   		U023A	-	-
   		U1104	-	-
   	Витой кабель с датчиком в сборе (датчик угла поворота рулевого колеса)	-	-	-
   	Блок управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения)*	U0100	-	-
   		U0124	-
   		U0126	-	-
   Шина 5	Левый датчик системы контроля слепых зон	U0100	-	-
   		U0126	-	-
   		U0129	-	-
   		U0142	-	-
   	Телекамера в сборе	U0126	-	-
   		U0140	-	-
   		U0163	○	-
   		U1110	-	-
   	ЭБУ предупреждения о недопустимой дистанции в сборе	U0100	-	-
   		U0101	-	-
   		U0142	-	-
   		U0155	-	-
   	Центральный ЭБУ сетевого шлюза	-	-	-
   	ЭБУ помощи при движении в сборе <Pre-Crash 2>	U0100	-	-
   		U0125	-	-
   		U0126	-	-
   		U0129	-	-
   		U0235	-	-
   		U023A	-	-
   	ЭБУ помощи при движении в сборе <Radar Cruise2>	U0100	-	-
   		U0125	-	-
   		U0126	-	-
   		U0129	-	-
   		U0235	-	-
   	Передняя камера распознавания объектов	U0100	-	-
   		U0101	-	-
   		U0123	-	-
   		U0126	-	-
   		U0129	-	-
   		U0131	-	-
   		U0142	-	-
   		U0155	-	-
   		U0235	-	-
   		U1104	-	-
   	Датчик радара миллиметрового диапазона в сборе	-	-	-
   	ЭБУ помощи при парковке*	U0100	-	-
   		U0126	-	-
   		U0129	-	-
   		U0140	-	-
   		U1110	-	-
   Шина 3	Радиоприемник с дисплеем в сборе* или приемник системы навигации в сборе*	U0100	○	-
   		U0126	○	-
   		U0129	○	-
   		U0131	○	-
   		U0140	○	-
   		U0155	○	-
   		U0164	○	-
   		U1110	○	-
   Вспомогательная шина 1	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	U0208	-	-
   		U0230	-	-
   		U1002	-	-
   	ЭБУ двери сети мультиплексной связи	U0101	-	-
   		U0122	-	-
   		U0142	-	-
   		U0155	-	-
   		U0327	-	-
   	ЭБУ и переключатель управления положением в сборе	-	-	-

   -			Характер проявления неисправности
   			Короткое замыкание или короткое замыкание на GND линий шины CAN
   ЭБУ, выводящий данные		Выводимый DTC	CANH - CANL CANH - GND CANL - GND
   Шина 2	Блок управления системы SRS	-	-
   	Блок управления системой кондиционирования	U0100	-
   		U0131	-
   		U0142	-
   		U0155	-
   	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	U0100	-
   		U0101	-
   		U0120	-
   		U0129	-
   		U0151	-
   		U0155	-
   		U0164	-
   		U0182	-
   		U023A	-
   		U0265	-
   		U0327	-
   	Центральный ЭБУ сетевого шлюза	-	-
   	ЭБУ запуска и останова двигателя	U0100	-
   		U0121	-
   		U0126	-
   		U0131	-
   		U0140	-
   		U0151	-
   		U0155	-
   		U0164	-
   	ECM	U0122	-
   		U0129	-
   		U1103	-
   		U1104	-
   	ЭБУ рулевого управления с усилителем	U0100	-
   		U0129	-
   	ЭБУ полного привода в сборе*	U0100	-
   		U0126	-
   		U0129	-
   	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)	U0100	-
   		U0140	-
   		U0142	-
   		U0155	-
   		U1103	-
   	Щиток приборов в сборе	U0100	-
   		U0129	-
   		U0131	-
   		U0142	-
   		U0151	-
   		U0163	○
   		U023A	-
   		U1104	-
   	Витой кабель с датчиком в сборе (датчик угла поворота рулевого колеса)	-	-
   	Блок управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения)*	U0100	-
   		U0124	-
   		U0126	-
   Шина 5	Левый датчик системы контроля слепых зон	U0100	-
   		U0126	-
   		U0129	-
   		U0142	-
   	Телекамера в сборе	U0126	-
   		U0140	-
   		U0163	○
   		U1110	-
   	ЭБУ предупреждения о недопустимой дистанции в сборе	U0100	-
   		U0101	-
   		U0142	-
   		U0155	-
   	Центральный ЭБУ сетевого шлюза	-	-
   	ЭБУ помощи при движении в сборе <Pre-Crash 2>	U0100	-
   		U0125	-
   		U0126	-
   		U0129	-
   		U0235	-
   		U023A	-
   	ЭБУ помощи при движении в сборе <Radar Cruise2>	U0100	-
   		U0125	-
   		U0126	-
   		U0129	-
   		U0235	-
   	Передняя камера распознавания объектов	U0100	-
   		U0101	-
   		U0123	-
   		U0126	-
   		U0129	-
   		U0131	-
   		U0142	-
   		U0155	-
   		U0235	-
   		U1104	-
   	Датчик радара миллиметрового диапазона в сборе	-	-
   	ЭБУ помощи при парковке*	U0100	-
   		U0126	-
   		U0129	-
   		U0140	-
   		U1110	-
   Шина 3	Радиоприемник с дисплеем в сборе* или приемник системы навигации в сборе*	U0100	○
   		U0126	○
   		U0129	○
   		U0131	○
   		U0140	○
   		U0155	○
   		U0164	○
   		U1110	○
   Вспомогательная шина 1	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	U0208	-
   		U0230	-
   		U1002	-
   	ЭБУ двери сети мультиплексной связи	U0101	-
   		U0122	-
   		U0142	-
   		U0155	-
   		U0327	-
   	ЭБУ и переключатель управления положением в сборе	-	-
