РУЛЕВОЙ МЕХАНИЗМ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ РУЛЕВОЙ МЕХАНИЗМ В СБОРЕ




   1. Установите рулевой механизм в сборе на поперечину передней подвески и закрепите его с помощью 2 болтов и 2 гаек.

      Torque:

      110 Н*м  { 1122 кгс*см, 81 фунт-сила-фут }

      Note




      • Обязательно затягивайте болты, начиная с левой стороны автомобиля.

      • Поскольку у гайки имеется фиксатор, не поворачивайте гайку. При затягивании болта гайка должна оставаться неподвижной.

2. УСТАНОВИТЕ ПРОМЕЖУТОЧНЫЙ ВАЛ РУЛЕВОГО УПРАВЛЕНИЯ



   1.

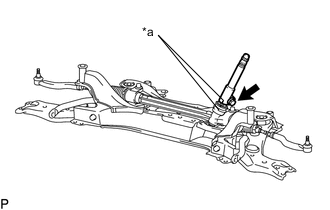

      *a

      Метка

      Совместите сборочные метки и установите промежуточный вал рулевого управления на рулевой механизм.

   2. Заверните болт.

      Torque:

      35,3 Н*м  { 360 кгс*см, 26 фунт-сила-футов }

3. УСТАНОВИТЕ КОЖУХ ВЫХОДНОГО ОТВЕРСТИЯ РУЛЕВОЙ КОЛОНКИ № 1




   1. Совместите круглое отверстие в кожухе выходного отверстия рулевой колонки № 1 в сборе с выступом тяги рулевого управления в сборе и установите кожух.

   2. Установите новый зажим.

4. УСТАНОВИТЕ ПОПЕРЕЧИНУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ

   Нажмите здесь Click here

5. УСТАНОВИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН РУЛЕВОГО МЕХАНИЗМА (для моделей с двигателями серии ZR, с правосторонним рулевым управлением)




   1. Установите теплозащитный экран на рулевой механизм и закрепите его болтом.

      Torque:

      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

6. УСТАНОВИТЕ ЛЕВУЮ ЗАДНЮЮ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

   Нажмите здесь Click here

7. УСТАНОВИТЕ ПРАВУЮ ЗАДНЮЮ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

   Tech Tips

   Порядок выполнения работ такой же, как для левой стороны.

8. УСТАНОВИТЕ НИЖНЕЕ УСИЛЕНИЕ ПЕРЕДНЕГО КРОНШТЕЙНА ОПОРЫ ДВИГАТЕЛЯ (для моделей с 3ZR-FE (с приводом на одну ось) и 1AD-FTV)

   Нажмите здесь Click here

9. УСТАНОВИТЕ ЛЕВОЕ УСИЛЕНИЕ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

   Нажмите здесь Click here

10. УСТАНОВИТЕ ПРАВОЕ УСИЛЕНИЕ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

11. УСТАНОВИТЕ ЛЕВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

    Нажмите здесь Click here

12. УСТАНОВИТЕ ПРАВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

13. ПОДСОЕДИНИТЕ НАКОНЕЧНИК ЛЕВОЙ РУЛЕВОЙ ТЯГИ В СБОРЕ




    1.

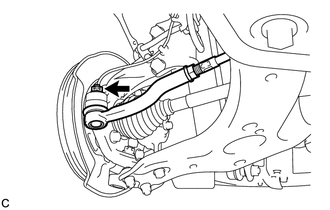

       Установите наконечник рулевой тяги на поворотный кулак и закрепите его гайкой.

       Torque:

       49 Н*м  { 500 кгс*см, 36 фунт-сила-футов }

       Note

       Если отверстия под шплинт не совпадают, дополнительно затяните гайку (до 60°).

    2. Установите новый шплинт.

14. ПОДСОЕДИНИТЕ НАКОНЕЧНИК ПРАВОЙ РУЛЕВОЙ ТЯГИ В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

15. ПОДСОЕДИНИТЕ ПРОМЕЖУТОЧНЫЙ ВАЛ № 2 РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ




    1. Совместив метки, установите промежуточный вал рулевого управления № 2 в сборе на промежуточный вал.

    2. Заверните болт.

       Torque:

       35,3 Н*м  { 360 кгс*см, 26 фунт-сила-футов }

16. УСТАНОВИТЕ ШУМОИЗОЛИРУЮЩУЮ НАКЛАДКУ КОЖУХА ВЫХОДНОГО ОТВЕРСТИЯ РУЛЕВОЙ КОЛОНКИ

    Нажмите здесь Click here

17. УСТАНОВИТЕ ЛЕВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ

    Нажмите здесь Click here

18. УСТАНОВИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ

    Нажмите здесь Click here

19. УСТАНОВИТЕ ПАНЕЛЬ ПЕРЕДНЕГО ПОЛА

    Нажмите здесь Click here

20. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

    Для моделей с двигателем серии AD: Нажмите здесь Click here

    Для моделей с 2AR-FE и 3ZR-FE: Нажмите здесь Click here

    Для моделей с 3ZR-FAE: Нажмите здесь Click here

21. УСТАНОВИТЕ ПЕРЕДНИЕ КОЛЕСА

    Torque:

    103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }

22. РАСПОЛОЖИТЕ ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО

23. ОТРЕГУЛИРУЙТЕ УГЛЫ УСТАНОВКИ ПЕРЕДНИХ КОЛЕС

    Нажмите здесь Click here
