РУЛЕВОЙ МЕХАНИЗМ ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ЗАЩИТНЫЙ ЧЕХОЛ РУЛЕВОГО МЕХАНИЗМА № 2


    1. A00YUM3C01
      *1 Рулевая тяга
      *a Место нанесения консистентной смазки

      Нанесите гликолевую консистентную смазку на основе литиевого мыла на внутреннюю поверхность рулевой тяги.

    2. Установите защитный чехол рулевого механизма № 2 в канавку на кожухе рейки.

      Note


      • Соблюдайте осторожность, чтобы не повредить и не перекрутить чехол.

      • Убедитесь в том, что на защитном чехле нет ржавчины и посторонних веществ.

  2. УСТАНОВИТЕ ЗАЩИТНЫЙ ЧЕХОЛ РУЛЕВОГО МЕХАНИЗМА № 1

    Tech Tips

    Выполните те же действия, что и для защитного чехла рулевого механизма № 2.

  3. ЗАТЯНИТЕ ЗАЖИМ ЗАЩИТНОГО ЧЕХЛА РУЛЕВОГО МЕХАНИЗМА № 2


    1. A00YTDAC01
      *a Удерживайте
      *b Поверните

      С помощью SST затяните новый хомут защитного чехла рулевого механизма № 2, как показано на рисунке.

      SST
      09616-00011
      Зазор
      3,0 мм (0,118 дюйма) или менее

      Note

      Соблюдайте осторожность, чтобы не повредить и не перекрутить чехол.

  4. ЗАТЯНИТЕ ЗАЖИМ ЗАЩИТНОГО ЧЕХЛА РУЛЕВОГО МЕХАНИЗМА № 1

    Tech Tips

    Выполните те же действия, что и для хомута защитного чехла рулевого механизма № 2.

  5. УСТАНОВИТЕ ФИКСАТОР ЗАЩИТНОГО ЧЕХЛА РУЛЕВОГО МЕХАНИЗМА


    1. С помощью плоскогубцев установите 2 фиксатора чехла.

  6. ПРОВЕРЬТЕ РУЛЕВОЙ МЕХАНИЗМ В СБОРЕ

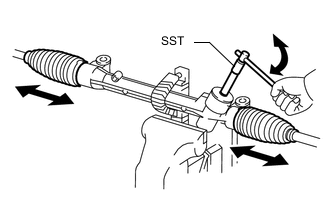

    1. A00YVA2E01

      Используя SST, поверните вал ведущей шестерни и убедитесь, что правый и левый защитные чехлы рулевого механизма растягиваются и сжимаются плавно.

      SST
      09616-00011

      Tech Tips

      Если результат не удовлетворяет требованиям, используйте новый хомут защитного чехла рулевого механизма и переустановите защитные чехлы рулевого механизма.

  7. УСТАНОВИТЕ НАКОНЕЧНИК ЛЕВОЙ РУЛЕВОЙ ТЯГИ В СБОРЕ

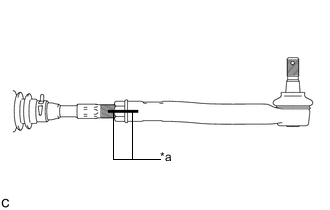

    1. A00YQX1C02
      *a Метка

      Установите контргайку и левый наконечник рулевой тяги в сборе на рулевой механизм таким образом, чтобы совпали метки.

      Tech Tips

      После регулировки схождения затяните контргайку с заданным моментом.

  8. УСТАНОВИТЕ НАКОНЕЧНИК ПРАВОЙ РУЛЕВОЙ ТЯГИ В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  9. ПРОВЕРЬТЕ НАКОНЕЧНИК РУЛЕВОЙ ТЯГИ В СБОРЕ


    1. A00YXBVC01
      *A Для левой стороны
      *B Для правой стороны

      Отрегулируйте левый и правый наконечники рулевых тяг таким образом, чтобы расстояния A и B находились в указанном диапазоне.

      Справочные значения
      Размер шины Размер Номинальный диапазон
      225/65R17 А 76,4 - 78,4 мм (3,008 - 3,086 дюйма)
      B 76,4 - 78,4 мм (3,008 - 3,086 дюйма)
      235/55R18 А 80,1 - 82,1 мм (3,154 - 3,232 дюйма)
      B 80,1 - 82,1 мм (3,154 - 3,232 дюйма)

      Tech Tips


      • Указанные выше значения являются справочными.

      • Регулировка схождения колес выполняется позднее.
