РУЛЕВОЙ МЕХАНИЗМ РАЗБОРКА

Click here Click here

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   ЗАФИКСИРУЙТЕ РУЛЕВОЙ МЕХАНИЗМ



   1.

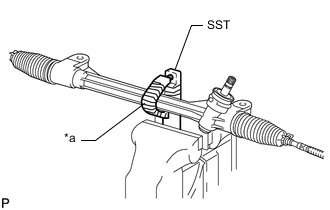

      *a	Защитная клейкая лента

      С помощью SST зафиксируйте механизм рулевого управления с усилителем в сборе.

      Tip:

      Наложите защитную клейкую ленту на SST перед использованием.

      09612-00012

2. Click here

   СНИМИТЕ НАКОНЕЧНИК ЛЕВОЙ РУЛЕВОЙ ТЯГИ В СБОРЕ



   1.

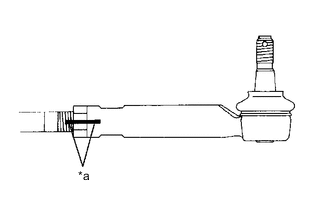

      *a

      Метка

      Нанесите метки на левый наконечник рулевой тяги и рулевую тягу.

   2. Снимите наконечник левой рулевой тяги в сборе и отверните контргайку.

3. Click here

   СНИМИТЕ НАКОНЕЧНИК ПРАВОЙ РУЛЕВОЙ ТЯГИ В СБОРЕ

   Tip:

   Порядок выполнения работ такой же, как для левой стороны.

4. Click here

   СНИМИТЕ ФИКСАТОР ЗАЩИТНОГО ЧЕХЛА РУЛЕВОГО МЕХАНИЗМА




   1. С помощью плоскогубцев снимите 2 фиксатора защитного чехла рулевого механизма.

5. Click here

   СНИМИТЕ ЗАЖИМ ЗАЩИТНОГО ЧЕХЛА РУЛЕВОГО МЕХАНИЗМА № 2



   1.

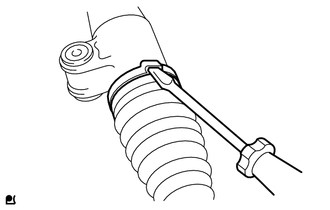

      С помощью отвертки снимите хомут защитного чехла рулевого механизма № 2.

      Note:

      Соблюдайте осторожность, чтобы не повредить защитный чехол рулевого механизма.

6. Click here

   СНИМИТЕ ЗАЖИМ ЗАЩИТНОГО ЧЕХЛА РУЛЕВОГО МЕХАНИЗМА № 1

   Tip:

   Выполните те же действия, что и для хомута защитного чехла рулевого механизма № 2.

7. Click here

   СНИМИТЕ ЗАЩИТНЫЙ ЧЕХОЛ РУЛЕВОГО МЕХАНИЗМА № 2




   1. Снимите защитный чехол рулевого механизма № 2.

8. Click here

   СНИМИТЕ ЗАЩИТНЫЙ ЧЕХОЛ РУЛЕВОГО МЕХАНИЗМА № 1




   1. Снимите защитный чехол рулевого механизма № 1.
