ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ ПРОВЕРКА

Click here
Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. Click here

    ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ


    1. Тип A:

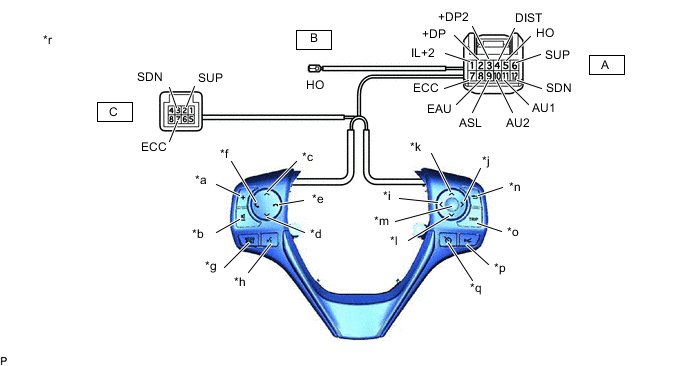

      1. A01QRQCC01
        *a Переключатель Volume (громкость) + *b Переключатель Volume (громкость) -
        *c Переключатель Seek (поиск) + *d Переключатель Seek (поиск) -
        *e Переключатель отключения от линии *f Переключатель подключения к линии
        *g Переключатель MODE (режим) *h Переключатель голоса (для моделей с переключателем голоса)
        *i Переключатель "влево" нажат *j Переключатель "вправо"
        *k Переключатель "вверх" *l Переключатель "вниз"
        *m Переключатель ENTER *n Переключатель Back (назад)
        *o Переключатель TRIP *p Выключатель ACC (для моделей с выключателем ACC)
        *q Переключатель ASL (для моделей с переключателем ASL) *r

        Устройство с неподсоединенным жгутом проводов

        (переключатели на рулевом колесе в сборе)

        Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Положение переключателя Номинальное значение
        A11 (AU1) - A8 (EAU) Ни один переключатель не нажат 95-105 кОм
        Нажатие выключателя "Volume+" 950 - 1050 Ом
        Нажатие выключателя "Volume-" 2955 – 3265 Ом
        Нажатие выключателя "Seek+" (поиск+) Менее 2,5 Ом
        Нажатие выключателя "Seek-" (поиск-) 313 – 345 Ом
        A10 (AU2) - A8 (EAU) Ни один переключатель не нажат 95-105 кОм
        Нажатие переключателя "MODE" (режим) Менее 2,5 Ом
        Нажатие переключателя "On Hook" (отключение от линии) 313 – 345 Ом
        Нажатие переключателя "Off Hook" (подключение к линии) 950 - 1050 Ом
        Нажатие выключателя "Voice" (голос) 2955 – 3265 Ом
        A2 (+DP) - A8 (EAU) Ни один переключатель не нажат 95-105 кОм
        Выключатель "ВВОД" нажат Менее 2,5 Ом
        Переключатель счетчика пути нажат 313 – 345 Ом
        Выключатель двери багажного отделения нажат 950 - 1050 Ом
        A3 (+DP2) - A8 (EAU) Ни один переключатель не нажат 95-105 кОм
        Переключатель "влево" нажат Менее 2,5 Ом
        Переключатель подъема (UP) нажат 313 – 345 Ом
        Переключатель "вниз" нажат 950 - 1050 Ом
        Переключатель "вправо" нажат 2955 – 3265 Ом
        A4 (DIST) - A7 (ECC) Выключатель ACC нажат Менее 2,5 Ом
        A9 (ASL) - A7 (ECC) Переключатель ASL нажат Менее 2,5 Ом
        A5 (HO) - B (HO) Всегда Менее 2,5 Ом
        A6 (SUP) - C2 (SUP) Всегда Менее 2,5 Ом
        A12 (SDN) - C3 (SDN) Всегда Менее 2,5 Ом
        A7 (ECC) - C7 (ECC) Всегда Менее 2,5 Ом

        Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.

      2. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту A1 (IL+2), а отрицательный (-) – к контакту A8 (EAU) разъема переключателя на рулевом колесе в сборе.

      3. Убедитесь, что подсветка переключателя включается.

        OK
        Подсветка переключателя на рулевом колесе на включается.

        Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.

    2. Тип B:

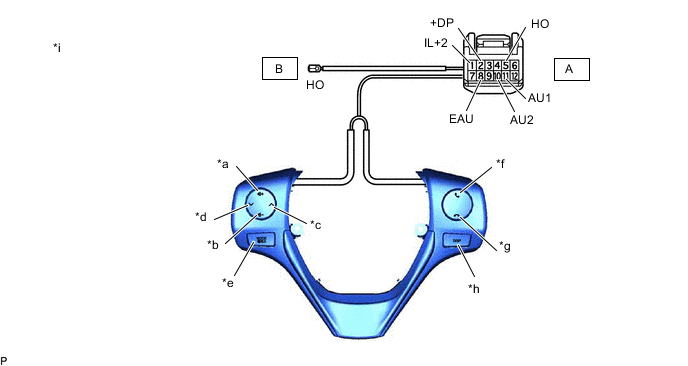

      1. A01QOMFC01
        *a Переключатель Volume (громкость) + *b Переключатель Volume (громкость) -
        *c Переключатель Seek (поиск) + *d Переключатель Seek (поиск) -
        *e Переключатель MODE (режим) *f Переключатель подключения к линии
        *g Переключатель отключения от линии *h Переключатель DISP
        *i

        Устройство с неподсоединенным жгутом проводов

        (переключатели на рулевом колесе в сборе)

        		 - -

        Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Положение переключателя Номинальное значение
        A11 (AU1) - A8 (EAU) Ни один переключатель не нажат 95-105 кОм
        Нажатие выключателя "Seek+" (поиск+) Менее 2,5 Ом
        Нажатие выключателя "Seek-" (поиск-) 313 – 345 Ом
        Нажатие выключателя "Volume+" 950 - 1050 Ом
        Нажатие выключателя "Volume-" 2955 – 3265 Ом
        A10 (AU2) - A8 (EAU) Ни один переключатель не нажат 95-105 кОм
        Нажатие переключателя "MODE" (режим) Менее 2,5 Ом
        Нажатие переключателя "On Hook" (отключение от линии) 313 – 345 Ом
        Нажатие переключателя "Off Hook" (подключение к линии) 950 - 1050 Ом
        A2 (+DP) - A8 (EAU) Переключатель DISP нажат Менее 2,5 Ом
        A5 (HO) - B (HO) Всегда Менее 2,5 Ом

        Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.

      2. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту A1 (IL+2), а отрицательный (-) – к контакту A8 (EAU) разъема переключателя на рулевом колесе в сборе.

      3. Убедитесь, что подсветка переключателя включается.

        OK
        Подсветка переключателя на рулевом колесе на включается.

        Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.
