ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ


    1. Проверьте переключатель на рулевом колесе.


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        A01CWMPC02
        *A для моделей с переключателем управления переключением - -
        *1 Переключатель Volume (громкость) + *2 Переключатель Volume (громкость) -
        *3 Переключатель "влево" нажат *4 Переключатель "вправо"
        *5 Up Switch *6 Down Switch
        *7 Переключатель ENTER *8 Переключатель MODE (режим)
        *9 Переключатель Back (назад) *10 для моделей с переключателем голоса
        *11 Переключатель подключения к линии *12 Переключатель отключения от линии
        *13 Переключатель DISP - -
        *a

        Устройство с неподсоединенным жгутом проводов

        (переключатели на рулевом колесе в сборе)

        		 - -
        Номинальное сопротивление
        Контакты для подключения диагностического прибора Положение переключателя Заданные условия
        A11 (AU1) - A8 (EAU) Ни один переключатель не нажат 95–105 кОм
        Нажатие выключателя "Volume+" 950 - 1050 Ом
        Нажатие выключателя "Volume-" 2954 - 3265 Ом
        Переключатель подъема (UP) нажат Менее 2,5 Ом
        Переключатель "вниз" нажат 312 - 345 Ом
        A9 (AU3) - A8 (EAU) Ни один переключатель не нажат 95–105 кОм
        Переключатель "влево" нажат 2954 - 3265 Ом
        Переключатель "вправо" нажат 950 - 1050 Ом
        Выключатель "ВВОД" нажат Менее 2,5 Ом
        Выключатель двери багажного отделения нажат 312 - 345 Ом
        A10 (AU2) - A8 (EAU) Ни один переключатель не нажат 95–105 кОм
        Нажатие переключателя "MODE" (режим) Менее 2,5 Ом
        Нажатие переключателя "On Hook" (отключение от линии) 312 - 345 Ом
        Нажатие переключателя "Off Hook" (подключение к линии) 950 - 1050 Ом
        Нажатие выключателя "Voice" (голос) 2954 - 3265 Ом
        A2 (+DP) - A3 (-DP) Переключатель DISP нажат Менее 2,5 Ом
        A1 (HO) - B (HO) Всегда Менее 2,5 Ом
        A6 (SUP) - C2 (SUP) Всегда Менее 2,5 Ом
        A12 (SDN) - C3 (SDN) Всегда Менее 2,5 Ом
        A7 (ECC) - C7 (ECC) Всегда Менее 2,5 Ом

        Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.

      2. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту A5 (IL+2), а отрицательный (-) – к контакту A8 (EAU) разъема переключателя на рулевом колесе в сборе.

      3. Убедитесь, что подсветка переключателя включается.

        OK
        Подсветка переключателя на рулевом колесе на включается.

        Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.

    2. Проверьте переключатель на рулевом колесе.


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

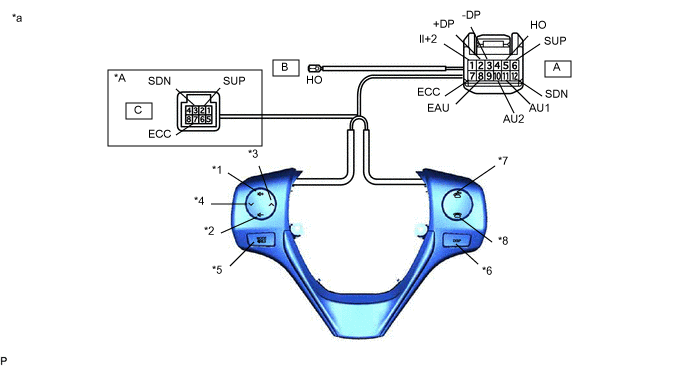

        A01CW5FC01
        *A для моделей с переключателем управления переключением - -
        *1 Переключатель Volume (громкость) + *2 Переключатель Volume (громкость) -
        *3 Переключатель Seek (поиск) + *4 Переключатель Seek (поиск) -
        *5 Переключатель MODE (режим) *6 Переключатель DISP
        *7 для моделей с переключателем подключения к линии *8 для моделей с переключателем отключения от линии
        *a

        Устройство с неподсоединенным жгутом проводов

        (переключатели на рулевом колесе в сборе)

        		 - -
        Номинальное сопротивление
        Контакты для подключения диагностического прибора Положение переключателя Заданные условия
        A11 (AU1) - A8 (EAU) Ни один переключатель не нажат 95–105 кОм
        Нажатие выключателя "Volume+" 950 - 1050 Ом
        Нажатие выключателя "Volume-" 2954 - 3265 Ом
        Нажатие выключателя "Seek+" (поиск+) Менее 2,5 Ом
        Нажатие выключателя "Seek-" (поиск-) 312 - 345 Ом
        A10 (AU2) - A8 (EAU) Ни один переключатель не нажат 95–105 кОм
        Нажатие переключателя "MODE" (режим) Менее 2,5 Ом
        Нажатие переключателя "On Hook" (отключение от линии) 312 - 345 Ом
        Нажатие переключателя "Off Hook" (подключение к линии) 950 - 1050 Ом
        A2 (+DP) - A3 (-DP) Переключатель DISP нажат Менее 2,5 Ом
        A5 (HO) - B (HO) Всегда Менее 2,5 Ом
        A6 (SUP) - C2 (SUP) Всегда Менее 2,5 Ом
        A12 (SDN) - C3 (SDN) Всегда Менее 2,5 Ом
        A7 (ECC) - C7 (ECC) Всегда Менее 2,5 Ом

        Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.

      2. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту A1 (IL+2), а отрицательный (-) – к контакту A8 (EAU) разъема переключателя на рулевом колесе в сборе.

      3. Убедитесь, что подсветка переключателя включается.

        OK
        Подсветка переключателя на рулевом колесе на включается.

        Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.
