ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

Некоторые рассмотренные операции по обслуживанию могут влиять на работу системы SRS. Перед началом обслуживания обязательно ознакомьтесь с мерами предосторожности, связанными с системой SRS.

Для моделей с системой классификации пассажиров: Нажмите здесь Click here

Для моделей без системы классификации пассажиров: Нажмите здесь Click here

Tech Tips


  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.


  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (нажмите Click here).

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    CAUTION:

    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (нажмите Click here).

  3. СНИМИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА

    Для систем однозонного типа: Нажмите здесь Click here

    Для моделей с системой двухзонного типа: Нажмите здесь Click here

  4. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ В СБОРЕ

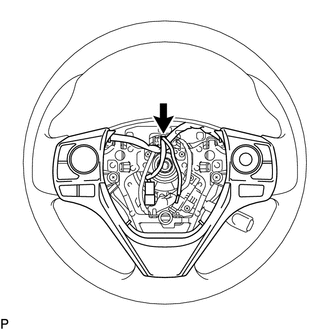

    1. A01V6V7

      Отсоедините разъем от витого кабеля.

      Tech Tips

      Если автомобиль оснащен выключателем круиз-контроля и переключателем управления переключением, отсоедините их разъемы и зажимы разъемов.

    2. A01VAVZ

      Выверните 2 винта.

    3. Освободите 2 штифта и 6 захватов и снимите переключатель в сборе.
