РУЛЕВОЕ КОЛЕСО СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

Некоторые рассмотренные операции по обслуживанию могут влиять на работу системы SRS. Перед началом обслуживания обязательно ознакомьтесь с мерами предосторожности, связанными с системой SRS.

Для моделей с системой классификации пассажиров: Нажмите здесь Click here

Для моделей без системы классификации пассажиров: Нажмите здесь Click here

Tech Tips


  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.


  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (нажмите Click here).

  2. РАСПОЛОЖИТЕ ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО

  3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    CAUTION:

    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (нажмите Click here).

  4. СНИМИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА

    Для систем однозонного типа: Нажмите здесь Click here

    Для моделей с системой двухзонного типа: Нажмите здесь Click here

  5. СНИМИТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ


    1. Отверните установочную гайку рулевого колеса в сборе.

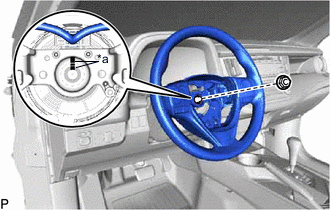

    2. A01KDQEC01
      *a Метка

      Нанесите метки на рулевое колесо в сборе и главный вал рулевого управления.

    3. Отсоедините разъемы от витого кабеля.

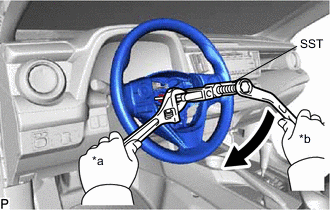

    4. A01KCO4C02
      *a Удерживайте
      *b Поверните

      С помощью SST снимите рулевое колесо в сборе.

      SST
      09950-50013   ( 09951-05010, 09952-05010, 09953-05020, 09954-05021 )

      Note

      Перед применением нанесите небольшое количество консистентной смазки на резьбу и наконечник SST (09953-05020).

  6. СНИМИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ КРУИЗ-КОНТРОЛЯ (для моделей с системой круиз-контроля)

    Нажмите здесь Click here

  7. СНИМИТЕ ЖГУТ ПРОВОДОВ ВЫКЛЮЧАТЕЛЯ КРУИЗ-КОНТРОЛЯ (для моделей с системой круиз-контроля)


    1. Отсоедините разъем жгута проводов выключателя круиз-контроля от главного выключателя круиз-контроля.

  8. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ В СБОРЕ

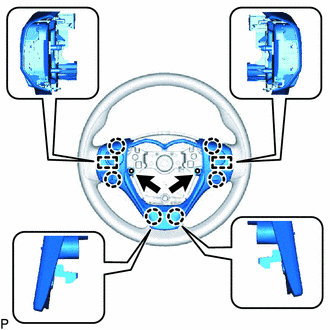

    1. A01KBIH

      Выверните 2 винта.

    2. Освободите 2 штифта и 6 захватов, чтобы снять переключатель на рулевом колесе.

      Tech Tips

      Если автомобиль оснащен переключателем управления переключением, отсоедините его разъем и зажим разъема.

  9. СНИМИТЕ НИЖНЮЮ КРЫШКУ СТУПИЦЫ РУЛЕВОГО КОЛЕСА

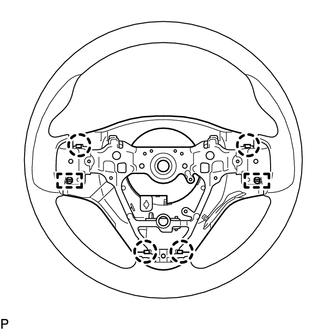

    1. A01KAZD

      для моделей без переключателя управления переключением


      1. Освободите 2 направляющих штифта и 4 захвата, и снимите нижнюю крышку.

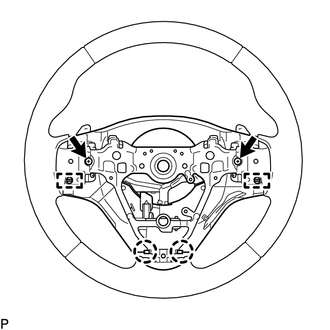

    2. A01KCAY

      для моделей с переключателем управления переключением


      1. Выверните 2 винта.

      2. Освободите 2 направляющих штифта и 2 захвата, и снимите нижнюю крышку.

  10. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ (для моделей с переключателем управления переключением передач)

    Нажмите здесь Click here
