РУЛЕВАЯ КОЛОНКА В СБОРЕ ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Устанавливайте между тисками и деталью алюминиевые губки.

  • Не затягивайте тиски слишком сильно.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ


    1. Нанесите консистентную смазку на шлицевую часть рулевой колонки с электроусилителем в сборе.

    2. Установите новое кольцевое уплотнение на электродвигатель усилителя рулевого управления в сборе.

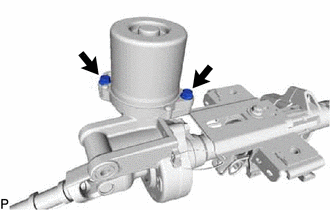

    3. A01V6R9

      Установите электродвигатель усилителя рулевого управления и закрепите его 2 новыми болтами.

      Torque:
      20 Н*м  { 204 кгс*см, 15 фунт-сила-футов }

    4. Установите новую термостойкую ленту.

      Note

      Поскольку тепло, выделяемое электродвигателем усилителя рулевого управления в сборе, может приводить к образованию дыма, следует использовать термостойкую ленту (устойчивую к воздействию температур 100°C (212°F) и выше).

  2. УСТАНОВИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

    Нажмите здесь Click here

  3. УСТАНОВИТЕ ЦИЛИНДР ЗАМКА ЗАЖИГАНИЯ В СБОРЕ (для моделей без системы посадки и запуска)

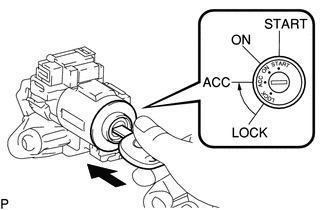

    1. A01V927

      Поверните замок зажигания в положение ACC.

    2. Установите цилиндр замка зажигания в верхний кронштейн рулевой колонки в сборе.

    3. Убедитесь, что цилиндр замка зажигания в сборе надежно закреплен на цилиндре замка зажигания в сборе.

  4. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ (для моделей без системы посадки и запуска)

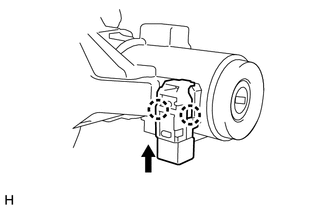

    1. A01V7EV

      Введите в зацепление 2 захвата для установки выключателя разблокировки ключа в сборе на верхнем кронштейне рулевой колонки.

      Tech Tips

      Сдвиньте выключатель разблокировки ключа в направлении, указанном на рисунке стрелкой, и установите его.

  5. УСТАНОВИТЕ СОЛЕНОИД БЛОКИРОВКИ КЛЮЧА (для моделей с автоматической и бесступенчатой трансмиссией)

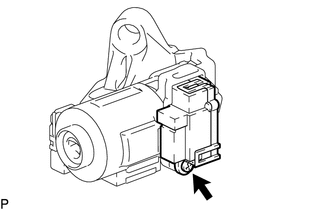

    1. A01V9WU

      Установите соленоид блокировки ключа на верхний кронштейн рулевой колонки и закрепите его винтом.

  6. УСТАНОВИТЕ ЗАМОК ЗАЖИГАНИЯ ИЛИ ПЕРЕКЛЮЧАТЕЛЬ СТАРТЕРА В СБОРЕ (для моделей без системы посадки и запуска)

    Нажмите здесь Click here

  7. УСТАНОВИТЕ КАТУШКУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ (для моделей без системы посадки и запуска)

    Нажмите здесь Click here

  8. УСТАНОВИТЕ ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ (для моделей без системы посадки и запуска)

    Tech Tips

    В случае замены привода блокировки рулевого управления в сборе обратитесь к бюллетеню технического обслуживания.


    1. Временно закрепите привод блокировки рулевого управления в сборе 2 новыми болтами с коническими головками.

      Note

      Обязательно используйте 2 новых болта с конической головкой.

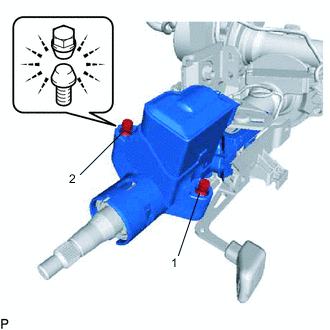

    2. A01V6WHC01

      Затягивайте 2 болта с коническими головками, пока головки болтов не свернутся.

      Tech Tips

      Затягивайте гайки в порядке, указанном на рисунке.

  9. УСТАНОВИТЕ ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ (для моделей без системы посадки и запуска)

    Tech Tips

    См. "УСТАНОВИТЕ ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ" (для моделей с системой посадки и запуска)
