РУЛЕВАЯ КОЛОНКА В СБОРЕ РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ (для моделей без системы посадки и запуска)




   1. Зажмите в тисках рулевую колонку в сборе.

   2. С помощью кернера отметьте центры болтов с конической головкой.

   3. Дрелью со сверлом диаметром 3– 4 мм (0,12– 0,16 дюйма) просверлите отверстие в болте с конической головкой.

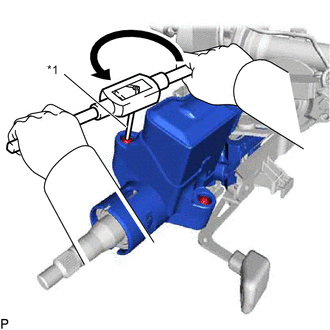

   4.

      *1	Винтовой съемник

      С помощью винтового съемника выверните 2 болта с конической головкой и снимите привод блокировки рулевого управления в сборе с рулевой колонки в сборе.

2. СНИМИТЕ ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ (для моделей без системы посадки и запуска)

   Tech Tips

   См. "СНИМИТЕ ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ" (для моделей с системой посадки и запуска)

3. СНИМИТЕ КАТУШКУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ (для моделей без системы посадки и запуска)

   Нажмите здесь Click here

4. СНИМИТЕ ЗАМОК ЗАЖИГАНИЯ ИЛИ ПЕРЕКЛЮЧАТЕЛЬ СТАРТЕРА В СБОРЕ (для моделей без системы посадки и запуска)

   Нажмите здесь Click here

5. СНИМИТЕ СОЛЕНОИД БЛОКИРОВКИ КЛЮЧА (для моделей с автоматической и бесступенчатой трансмиссией)




   1.

      Выверните винт и снимите соленоид блокировки ключа с верхнего кронштейна рулевой колонки в сборе.

6. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ (для моделей без системы посадки и запуска)




   1.

      Вставьте ключ.

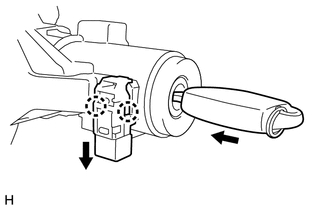

   2. Снимите выключатель разблокировки ключа, освободив 2 захвата.

      Tech Tips

      Сдвиньте выключатель разблокировки ключа в направлении, указанном на рисунке стрелкой, и снимите его.

7. СНИМИТЕ ЦИЛИНДР ЗАМКА ЗАЖИГАНИЯ В СБОРЕ (для моделей без системы посадки и запуска)




   1. Поверните замок зажигания в положение ACC.

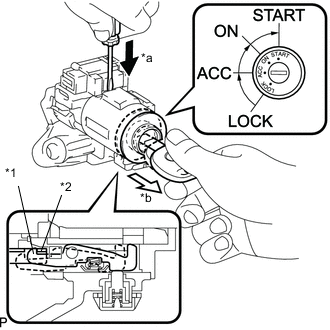

   2.

      *1	Захват
      *2	Стопор
      *a	Нажат
      *b	Тянуть

      Вставьте конец отвертки в отверстие в верхнем кронштейне рулевой колонки, как показано на рисунке, и вытягивайте цилиндр замка зажигания до тех пор, пока его захват не коснется стопора верхнего кронштейна рулевой колонки.

      Note

      Вытяните цилиндр замка зажигания до тех пор, пока захват не коснется стопора верхнего кронштейна рулевой колонки. В противном случае вы не сможете выполнить дальнейшие операции должным образом.

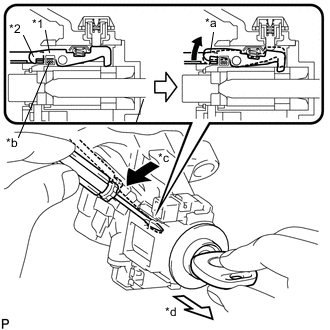

   3.

      *1	Захват
      *2	Стопор
      *a	Захват расцеплен
      *b	Отверстие для отвертки
      *c	Наклон
      *d	Вытяните

      Вставьте конец отвертки в отверстие в кронштейне рулевой колонки и наклоните ее вниз, как показано на рисунке, и освободите захват цилиндра замка зажигания. Затем достаньте цилиндр замка зажигания.

8. СНИМИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

   Нажмите здесь Click here

9. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ




   1.

      Выверните 2 болта и снимите электродвигатель усилителя рулевого управления.

   2. Снимите кольцевое уплотнение с электродвигателя усилителя рулевого управления в сборе.
