РУЛЕВАЯ КОЛОНКА В СБОРЕ УЗЛЫ И ДЕТАЛИ

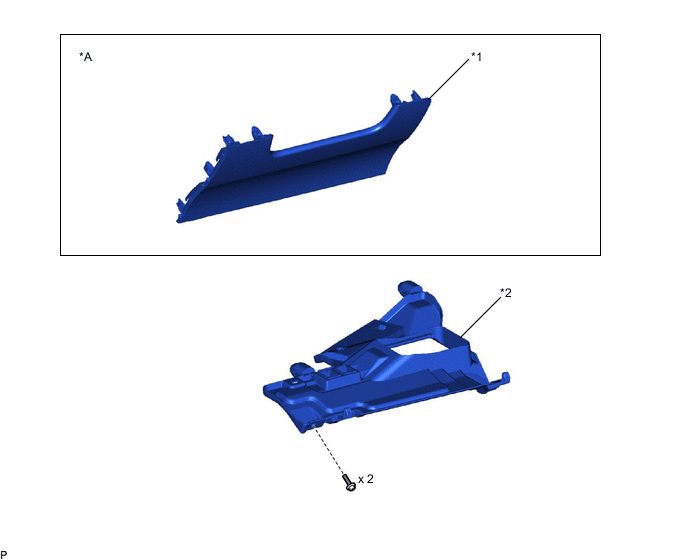

ИЛЛЮСТРАЦИЯ
| *A | Для моделей без подушки безопасности для защиты коленей водителя | - | - |
| *1 | НИЖНЯЯ ОТДЕЛОЧНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ | *2 | НИЖНЯЯ КРЫШКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |

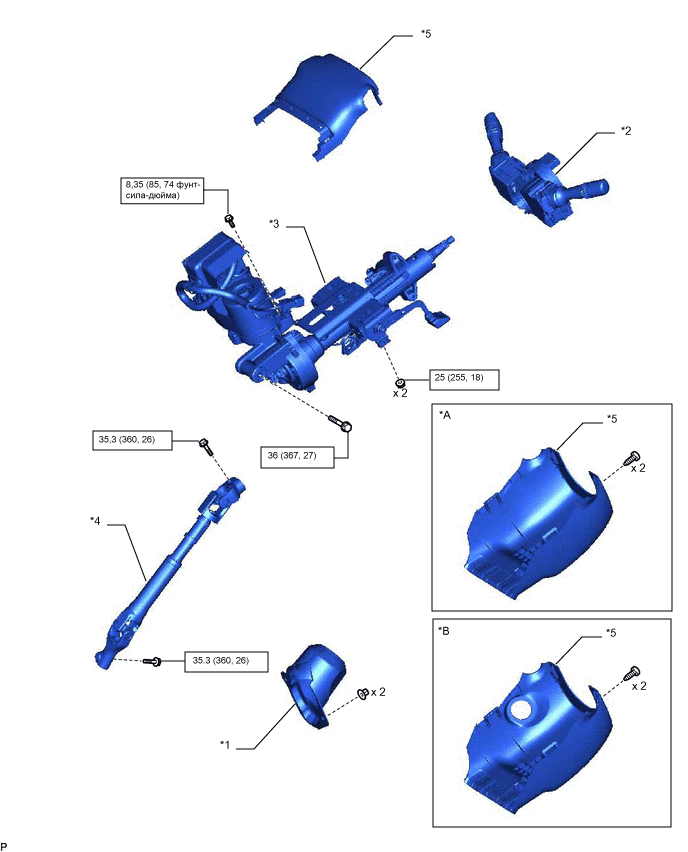

ИЛЛЮСТРАЦИЯ
| *A | для моделей с системой посадки и запуска | *B | для моделей без системы посадки и запуска |
| *1 | ШУМОИЗОЛИРУЮЩАЯ НАКЛАДКА КОЖУХА ВЫХОДНОГО ОТВЕРСТИЯ РУЛЕВОЙ КОЛОНКИ | *2 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ С ВИТЫМ КАБЕЛЕМ |
| *3 | РУЛЕВАЯ КОЛОНКА С ЭЛЕКТРОУСИЛИТЕЛЕМ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ | *4 | ПРОМЕЖУТОЧНЫЙ ВАЛ № 2 РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
| *5 | КОЖУХ РУЛЕВОЙ КОЛОНКИ | - | - |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

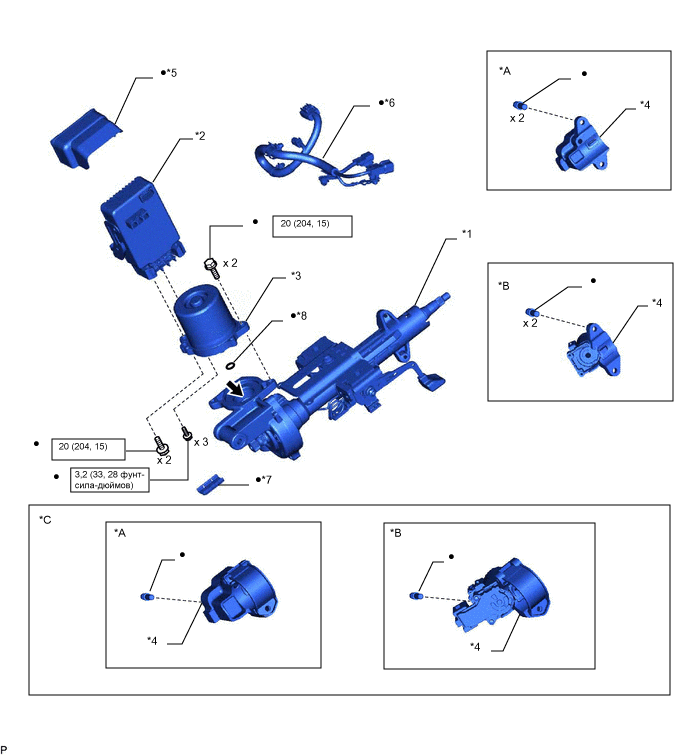

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с системой посадки и запуска | *B | для моделей без системы посадки и запуска |
| *C | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | РУЛЕВАЯ КОЛОНКА С ЭЛЕКТРОУСИЛИТЕЛЕМ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ | *2 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *3 | ЭЛЕКТРОДВИГАТЕЛЬ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ | *4 | ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
| *5 | ЗАЩИТА ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ | *6 | ЖГУТ ПРОВОДОВ ЭБУ В СБОРЕ |
| *7 | ЗАЩИТА ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ | *8 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
 |
КОНСИСТЕНТНАЯ СМАЗКА | - | - |

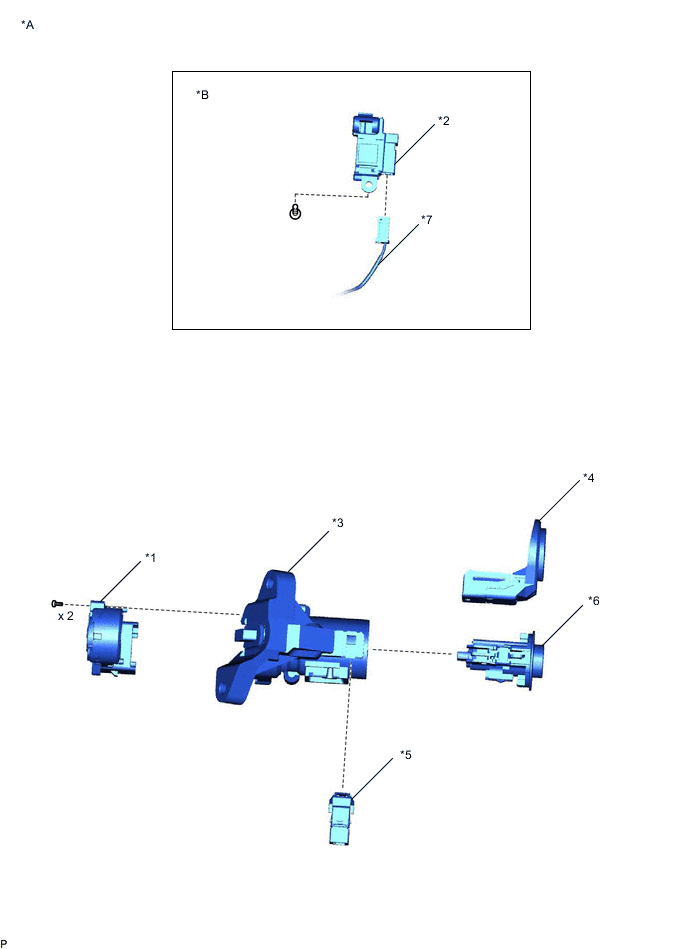

ИЛЛЮСТРАЦИЯ
| *A | для моделей без системы посадки и запуска | *B | для моделей с автоматической трансмиссией |
| *1 | ЗАМОК ЗАЖИГАНИЯ ИЛИ ПЕРЕКЛЮЧАТЕЛЬ СТАРТЕРА В СБОРЕ | *2 | СОЛЕНОИД БЛОКИРОВКИ КЛЮЧА |
| *3 | ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ | *4 | КАТУШКА ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ |
| *5 | ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ | *6 | ЦИЛИНДР ЗАМКА ЗАЖИГАНИЯ В СБОРЕ |
| *7 | ПРОВОД ЭЛЕКТРОМАГНИТНОГО КЛАПАНА | - | - |
