СИСТЕМА БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

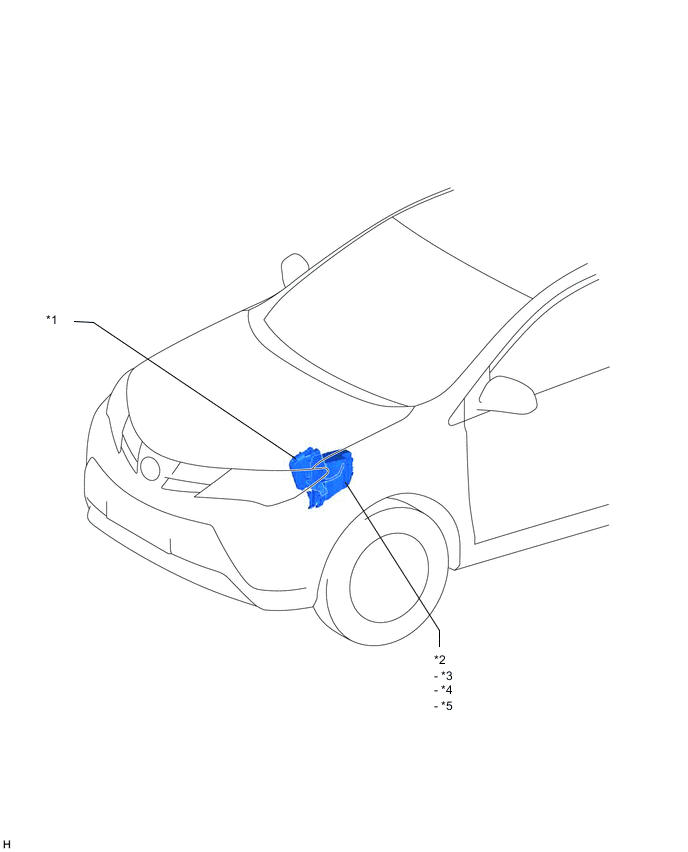

ИЛЛЮСТРАЦИЯ
| *1 | ECM | *2 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ |
| *3 | РЕЛЕ IG2 | *4 | ПРЕДОХРАНИТЕЛЬ IG2 |
| *5 | ПРЕДОХРАНИТЕЛЬ STRG LOCK | - | - |

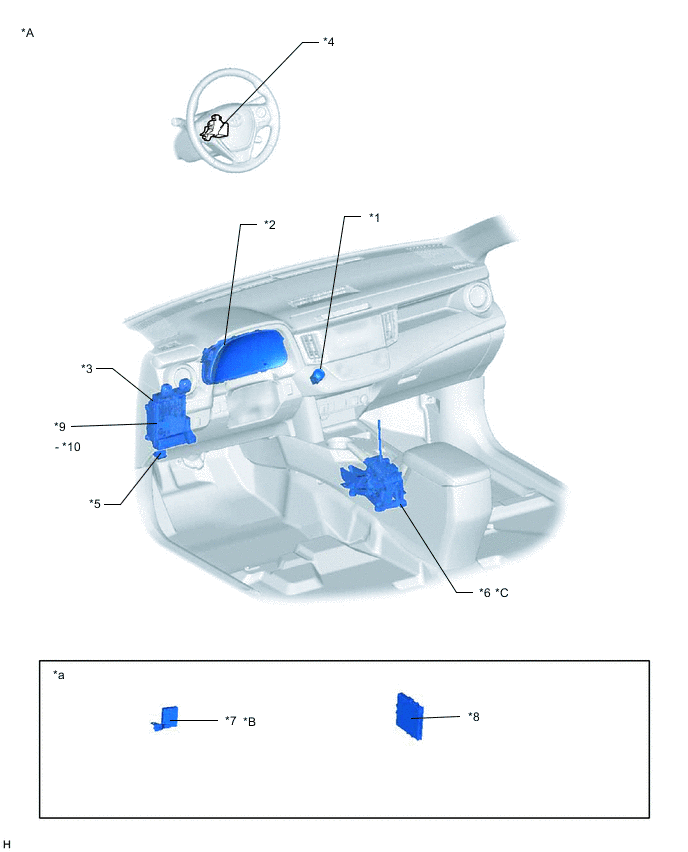

ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением. | *B | для моделей с мультиинформационным дисплеем (растрового типа) |
| *C | кроме моделей с механической трансмиссией | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ | *2 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *3 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *4 | ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ) |
| *5 | DLC3 | *6 | ЭБУ БЛОКИРОВКИ СЕЛЕКТОРА (НИЖНЯЯ ЧАСТЬ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ) |
| *7 | БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) | *8 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *9 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ | *10 | ПРЕДОХРАНИТЕЛЬ IGN |
| *a | Установочное положение деталей указано в бюллетене технического обслуживания. | - | - |

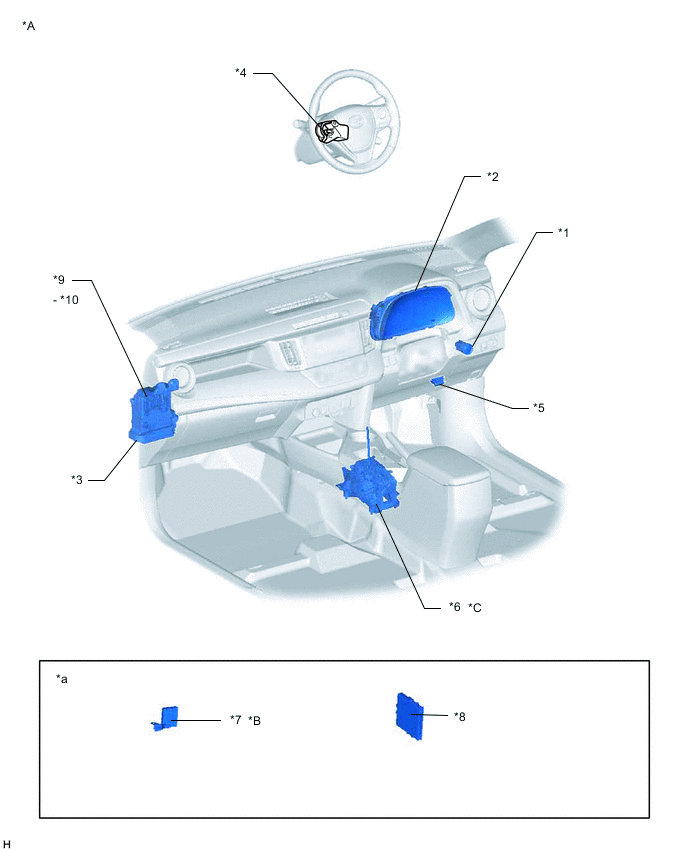

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с мультиинформационным дисплеем (растрового типа) |
| *C | кроме моделей с механической трансмиссией | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ | *2 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *3 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *4 | ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ) |
| *5 | DLC3 | *6 | ЭБУ БЛОКИРОВКИ СЕЛЕКТОРА (НИЖНЯЯ ЧАСТЬ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ) |
| *7 | БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) | *8 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *9 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ | *10 | ПРЕДОХРАНИТЕЛЬ IGN |
| *a | Установочное положение деталей указано в бюллетене технического обслуживания. | - | - |
