СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ, Diagnostic DTC:C1552/22, C1554/23

Код DTC Наименование DTC
C1552/22 Сбой напряжения источника питания PIG
C1554/23 Неисправность реле источника питания

ОПИСАНИЕ

При возникновении неисправности в системе рулевого управления с усилителем реле источника питания отключается, прекращая подачу дополнительного усилия.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок Индикация предупреждения Условие возврата в нормальное состояние
C1552/22 Сбой напряжения источника питания PIG Неисправность в цепи источника питания РIG внутри ЭБУ

  • Предохранитель EPS

  • Цепь источника питания PIG

  • Жгут проводов ЭБУ в сборе

  • ЭБУ рулевого управления с усилителем в сборе

 Вкл Зажигание снова включено
C1554/23 Неисправность реле источника питания Неисправность цепи реле источника питания

  • Предохранитель EPS

  • Цепь источника питания PIG

  • Жгут проводов ЭБУ в сборе

  • ЭБУ рулевого управления с усилителем в сборе

 Вкл Зажигание снова включено

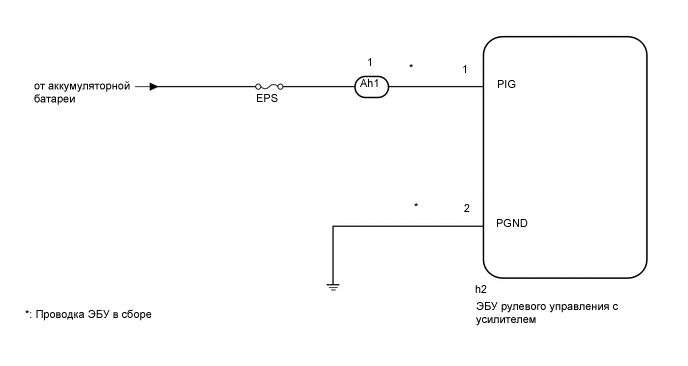

СХЕМА СОЕДИНЕНИЙ

A01V6XFE01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • В случае замены ЭБУ рулевого управления с усилителем в сборе произведите запись программы работы (нажмите Click here).

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА И ПРОВОД СОЕДИНЕНИЯ С МАССОЙ


    1. Проверьте подсоединение разъемов проводки ЭБУ и ЭБУ рулевого управления с усилителем.

      OK
      Разъемы жгута проводов ЭБУ и ЭБУ рулевого управления с усилителем надежно подсоединены.

    2. Убедитесь, что провод соединения с массой надежно зафиксирован при помощи болта.

      Нажмите здесь Click here

      OK
      Провод соединения с массой надежно зафиксирован при помощи болта.
      Результат
      Следующий шаг
      OK
      NG

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ ИЛИ УСТАНОВИТЕ ПРОВОД СОЕДИНЕНИЯ С МАССОЙ Нажмите здесь Click here

    OK

  2. СНИМИТЕ ПОКАЗАНИЯ GTS (PIG POWER SUPPLY)


    1. Выключите зажигание.

    2. Подключите GTS к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите GTS.

    5. Войдите в следующие меню: Chassis / EMPS / Data List.

    6. Выберите параметр "PIG Power Supply" в списке DATA LIST и считайте его значение с дисплея GTS.


      Chassis > EMPS > Data List
      Информация на дисплее прибора Измеряемая величина Диапазон Нормальное состояние Замечание по диагностике
      PIG Power Supply Напряжение источника питания, приводящего в действие электродвигатель

      Мин.: 0,0000 В

      Макс.: 20,1531 В

      		 Двигатель работает и рулевое колесо поворачивается: 11–14 В -

      Chassis > EMPS > Data List
      Информация на дисплее прибора
      PIG Power Supply
      OK
      На экране GTS отображается нормальное значение.
      Результат
      Следующий шаг
      OK
      NG

    OK

    ПРОВЕРЬТЕ НАЛИЧИЕ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    NG

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ – ЖГУТ ПРОВОДОВ ЭБУ В СБОРЕ)

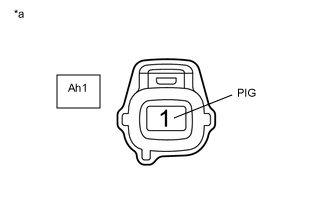

    1. A01V72WC01
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к жгуту проводов ЭБУ в сборе)

      Отсоедините разъем Ah1 жгута проводов ЭБУ.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      Ah1-1 (PIG) - масса Всегда 11–14 В
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ЭБУ В СБОРЕ

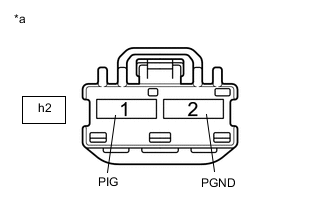

    1. A01V9TSC04
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ рулевого управления с усилителем в сборе)

      Подсоедините разъем Ah1 к жгуту электропроводки ЭБУ в сборе.

    2. Отсоедините разъем h2 ЭБУ рулевого управления с усилителем.

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      h2-1 (PIG) - масса Всегда 11-14 В

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      h2-2 (PGND) - масса Всегда Менее 1 Ом
      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ В СБОРЕ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ЭБУ В СБОРЕ Нажмите здесь Click here
